アナログ E&M インタフェースの debug の見方(VPM)

396
閲覧回数
0
いいね!
0
コメント

はじめに

アナログE&Mインタフェースは、VoiceGWにレガシーPBX装置を

接続する際によく使用されるインタフェースです。

コール接続等に関する不具合が発生した場合、debug コマンド等を用いて

原因を調査する必要があります。

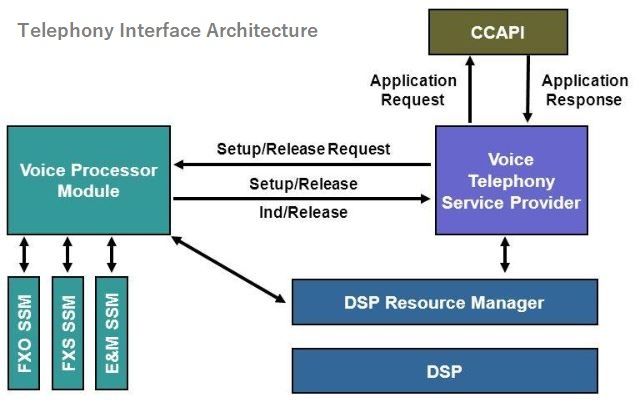

ここでは、Telephony Interface Architectureのコンポーネントの一つである

VPM(Voice Processor Module)の debug メッセージを見ていきます。



1.VPM の debug メッセージの見方

VPMは、E&M/FXS 等のインタフェースからのシグナリングを処理するモジュールです。

Debug (debug vpm signal) メッセージには、DSPからのオンフック、オフフック等の

シグナリング、Voiceポートの状態変化が出力されます。


VPM debugの主要なメッセージは以下のフォーマットで出力されます。


2.VPMの debug メッセージの表示例

E&Mインタフェース(Wink Start/Immediate Start)の

発着信でのdebugメッセージの表示例を以下に示します。



(1)E&Mポートからの発信の場合(Wink Start)


debug vpm signal の出力例


(2)E&Mポートへの着信の場合(Wink Start)


 debug vpm signal の出力例


(3)E&Mポートからの発信の場合(Immediate Start)


 debug vpm signal メッセージの出力例


(4)E&Mポートへの着信の場合(Immediate Start)


 debug vpm signal の出力例


まとめ

VPM の debug メッセージにより、Voiceポートの発着信のシーケンスを把握できます。

コール発着信の不具合が発生した場合、他の debug コマンド
(debug voip ccapi inout、debug voip vtsp all、各種VoIP debug コマンド等)

と併用して調査を行います。
