[HyperFlex] DIMM交換手順 (HX220c/240c M4)

841
閲覧回数
0
いいね!
0
コメント

[交換時の注意点]

サーバ再接続時には、サーバID(Equipment > Rack-Mounts > Servers > Server X)が変わることがあります。切断前のIDを確認しておき、元に戻せるようにしておきます。



[作業前確認]

- FE作業

1. 対象サーバ (Equipment > Rack-Mounts > Servers > Server X) を選択して、右画面のOverall status, Operability 等のステータスを確認します。
Avail State が Unavailable となっていても問題ありません。




2. 対象サーバ (Equipment > Rack-Mounts > Servers > Server X) を選択して、右画面の Faults タブの内容を確認しておきます。




3. 対象サーバのサーバID (Server X)を記録しておきます。






[作業手順 - ホストシャットダウン]

1. (お客様作業)
作業対象のホスト上で動作している仮想マシン(コントローラーVMは除く)を、別のホストへ移動しておきます。



2. (お客様作業)
作業対象特定のために、Locator LED を点灯(Server X > General > Turn on Locator LED)してください。




3.(FE作業)
以下のドキュメントのステップ1から4の操作を行って、対象ホストをメンテナンスモードにします。
HX Connect版: https://community.cisco.com/t5/-/-/ta-p/4010929
vCenter版: https://community.cisco.com/t5/-/-/ta-p/3165288



4. (お客様作業)
ホストをシャットダウンします。



[作業手順 - パーツ交換]



<事前準備>



- FE 作業

1. ケーブルやディスクなどのパーツを元の状態に戻せるように、マーキングをしてください



2. Associate されている Service Profile を Disassociate します。



2-1. サーバメニューに移動し、右画面 General タブの Properties 内の Service Profile をクリックします。


また、後で Service Profile をサーバに元通りに Associate する必要があるので、Service Profile 名を記録しておきます。

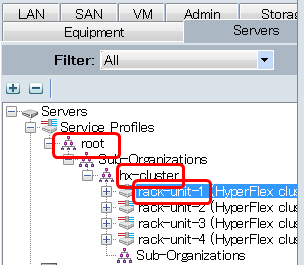

Service Profile 名は、org-<organization名>/ls-<Service Profile名> になっています。上図の例では、"root" の下の "hx-cluster" の下に Service Profile "rack-unit-1" が設定されていることになります。


2-2. Associate されている Service Profile の設定画面が別ウィンドウで表示されます。General タブのDisassociate Service Profile をクリックします。




3. 以下のドキュメントの"サーバ切断方法"を参考にして、サーバを UCSM から切り離します。
「UCSM integration 構成サーバの切断、接続方法」
https://supportforums.cisco.com/ja/document/13049466



4. 取り外す電源ケーブル, その他のケーブル(ネットワーク, Twinax )を、作業後に確実に戻せるよう、ラベリングしておきます。



5. サーバ電源が off であることを確認し、電源ケーブルと必要であればその他のケーブルをサーバから抜きます。



6. サーバ前面の左右のラッチを開き、スライドレールに沿ってサーバをラックの前面に引き出します。


7. 以下の図を参考にロックを開放し、そのままラッチを引き上げ、サーバのトップカバーを外します。





HX220c


HX240c






<交換対象DIMMの取り外し、取り付け>

1. 以下の図より、交換するDIMMのスロットを特定し、スロット両端のレバーを開いてDIMMを取り外します。(図はHX220cM4, HX240cM4 共通)



2. 新しいDIMMを正確に差し込み、レバーを閉じます。



3. サーバのトップカバーを閉めます。



4. サーバを中程で一旦ストップするまで押し込みます。



5. 以下の図の、両サイドにある(2)のプラスチックリリースクリップを押しながらサーバを更に押し、ラックに収納します。


6. 外したケーブル類を元通り繋ぎ直します。



7. 以下のドキュメントの"サーバ接続方法"を参考にして、サーバを UCSM に接続します。
[HyperFlex] UCSM integration 構成サーバの切断、接続方法



8. UCSMで対象サーバ (Equipment > Rack-Mounts > Servers > Server X) を選択して、右画面で Inventory -> Memory を選択し、交換したDIMMが正常に認識されているかを確認してください。




9. サーバに元の Service Profile を Associate します。



<ホスト起動>

1.(お客様作業)
ホストを起動します。



2.(FE作業)
以下のドキュメントのステップ5の操作を行って、対象ホストのメンテナンスモードを終了します。
HX Connect版: https://community.cisco.com/t5/-/-/ta-p/4010929
vCenter版: https://community.cisco.com/t5/-/-/ta-p/3165288



<作業後確認>

- FE 作業

1. 対象サーバ (Equipment > Rack-Mounts > Servers > Server X) を選択して、右画面のOverall status, Operability 等のステータスを確認します。
Avail State が Unavailable となっていても問題ありません。



2. 対象サーバ (Equipment > Rack-Mounts > Servers > Server X) を選択して、右画面の Faults タブの内容を確認し、想定外の Faults が発生していないことを確認します。
