はじめに

本ドキュメントでは、AireOS WLC を用いた Auto Anchor の設定のうち、同一の SSID 名をもつ Anchor WLAN を作成した場合の制約について説明しています。



Auto Anchor について

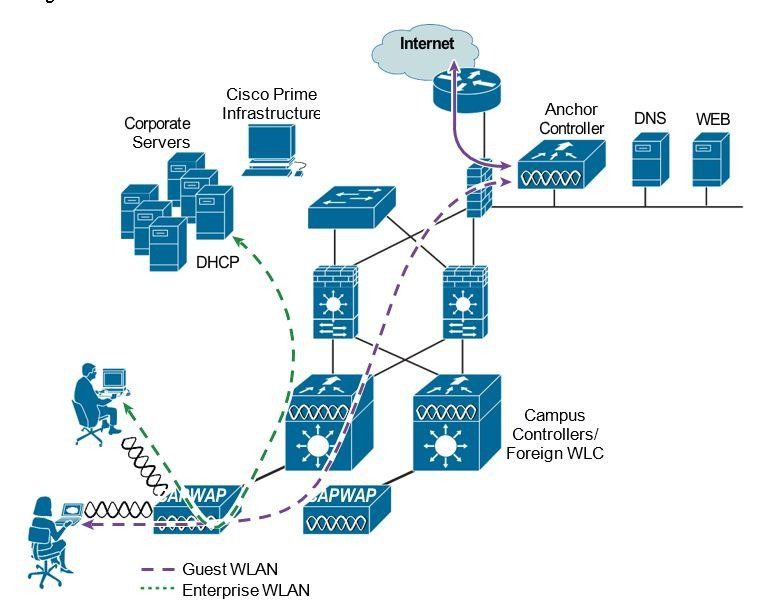

社内ネットワークからインターネットへのアクセスのセキュリティを管理しながら、Guest ユーザ向けの WLAN を展開する設計として、Auto Anchor Mobility ( Guest WLAN Mobility ) の構成がひとつの有効策となる場合がございます。






これにより、Foreign WLC から展開されている Guest 用の WLAN からの接続要求を、Ethernet over IP ( EoIP ) トンネルを介して、Anchor WLC で処理をさせることができます。





詳しい設定方法や制限事項については、以下のドキュメントなどをご参照下さい。

[1] Cisco Unified Wireless Network Guest Access Services, Enterprise Mobility 8.1 Design Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-1/Enterprise-Mobility-8-1-Design-Guide/Enterprise_Mobility_8-1_Deployment_Guide/WirelessNetwork_GuestAccessService.html

[2] Configuring Auto-Anchor Mobility, Cisco Wireless Controller Configuration Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-5/config-guide/b_cg85/configuring_auto_anchor_mobility.html





同一の SSID 名の WLAN の作成について

Cisco WLC では、同一の SSID 名の WLAN を作成することが可能です。


2 つめ以降の WLAN は異なる Profile Name かつ WLAN ID が 17 以上で作成する必要があります。
また、利用するにはそれぞれ異なる AP Group に割り当てる必要があります。






WLAN 作成の詳しい方法や制限事項については、以下のドキュメントもご参照下さい。

[3] WLANs, Cisco Wireless Controller Configuration Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-5/config-guide/b_cg85/wlans.html



同一の SSID 名の Auto Anchor WLAN の設定

上述の設定より、以下のように同一の SSID 名の複数の WLAN を Auto Anchor WLC へ設定し、
各 Foreign WLC の WLAN からの EoIP トンネルを終端させるようなデザインも
考えられます。




上のような設定は既存の WLC の実装上、正常に動作致しません。( 2020-04-24 時点 )



Auto Anchor を利用する場合は、以下のように Anchor WLC 側ではひとつの WLAN に終端させる必要があります。


  以下のように、SSID 名が異なる場合は可能です。








参考情報

[1] Cisco Unified Wireless Network Guest Access Services, Enterprise Mobility 8.1 Design Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-1/Enterprise-Mobility-8-1-Design-Guide/Enterprise_Mobility_8-1_Deployment_Guide/WirelessNetwork_GuestAccessService.html

[2] Configuring Auto-Anchor Mobility, Cisco Wireless Controller Configuration Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-5/config-guide/b_cg85/configuring_auto_anchor_mobility.html

[3] WLANs, Cisco Wireless Controller Configuration Guide
https://www.cisco.com/c/en/us/td/docs/wireless/controller/8-5/config-guide/b_cg85/wlans.html
