警告：
Catalyst 交换机在端口上通电后等待 4 s，查看是否有设备激活，若没有将在此端口上断点。
如果交换机端口原来连接需要POE的设备，在将其拆下后4 s内，依然会供电！若此时插入不支持内置供电的设备，将会对设备造成损坏，建议拆下后，等待10 s再接入其他设备。
•外置电源适配器。可以给AP提供48V 的直流电；
•通过网络数据电缆的以太网供电（Power over Ethernet ,POE , 48V直流电）也叫内置电源(Inline Power)
实现方式：
•Cisco内置电源（CILP）：在标准IEEE 802.3af 出现前开发的Cisco私有方式；
UPoE(Cisco Universal Power over Ethernet)标准，最高提供60W的功率；Catalyst 4500E和3850支持。
•IEEE 802.3af：标准实现方式，为厂商提供了互操作性。
IEEE 802.3at：也称为IEEE Power over Ethernet Plus (PoE+),可以提供最高30W的功率
检测机制：
IEEE 802.3af ，可以通过对线对2和3（RJ-45，针脚1、2和3、6）以及线对1和4（RJ-45，针脚4、5和7、8）供电，如果测量电阻为25Ω则表示连接了一台需要供电设备。也可以预定多种电压根据测量电阻值，提供不同功率。默认直流电压48V，电流0.32A。
Cisco内置电源（CILP），通过对双绞线传输线对（RJ-45，针脚1、2和3、6）发送340 kHz的测试音频信号，若交换机能够“听到”返回信号表示连接到一台需要供电设备。
配置POE:
Switch(config)#interface mod/num
Switch(config-if)#power inline {auto [max mini-watts]|static [mini-watts]|never}
<<<<默认功率15.4W，可以将最大功率修改为max mini-watts（4000 - 15400），禁用加关键字never；
Switch#show power inline [mod/num] <<<<n/a表示供电方式为Cisco CILP或者无供电设备连接；

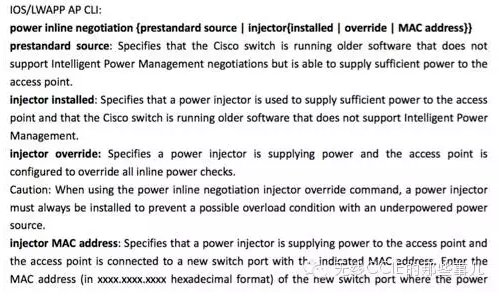

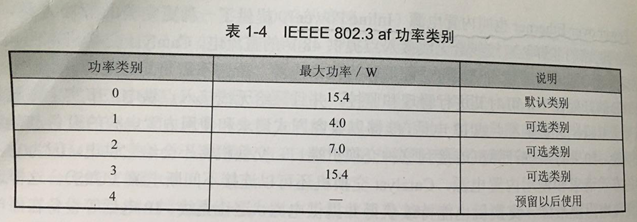

0 - 4表示IEEE 802.3af功率类别；
debug ilpower controller
debug cdp packets
C03-BG3W-2960-05#show power inline
Available:370.0(w) Used:154.0(w) Remaining:216.0(w)
Interface Admin Oper Power Device Class Max
(Watts)
--------- ------ ---------- ------- ------------------- ----- ----
Fa0/1 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/2 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/3 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/4 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/5 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/6 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/7 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/8 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/9 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/10 auto on 15.4 AIR-CAP3502I-C-K9 3 15.4
Fa0/11 auto off 0.0 n/a n/a 15.4
Fa0/12 auto off 0.0 n/a n/a 15.4
Fa0/13 auto off 0.0 n/a n/a 15.4
Fa0/14 auto off 0.0 n/a n/a 15.4
Fa0/15 auto off 0.0 n/a n/a 15.4
Fa0/16 auto off 0.0 n/a n/a 15.4
Fa0/17 auto off 0.0 n/a n/a 15.4
Fa0/18 auto off 0.0 n/a n/a 15.4
Fa0/19 auto off 0.0 n/a n/a 15.4
Fa0/20 auto off 0.0 n/a n/a 15.4
Fa0/21 auto off 0.0 n/a n/a 15.4
Fa0/22 auto off 0.0 n/a n/a 15.4
Fa0/23 auto off 0.0 n/a n/a 15.4
Fa0/24 auto off 0.0 n/a n/a 15.4

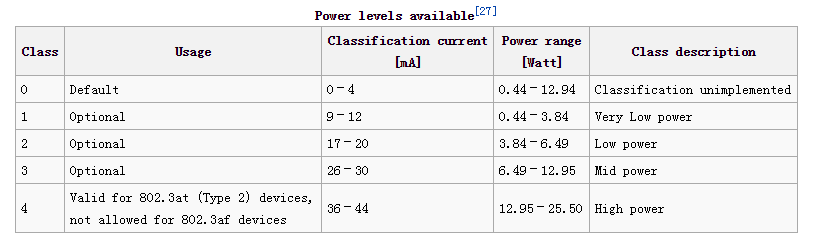

● 802.3af、802.3at主要的不同是在功率方面。
802.3af标准提供13W以下的功率，主要应用在网络电话（3-7W）、WLAN接入点AP（8-12W）。
802.3at标准提供30W以上的功率，主要应用在视频网络电话（10~20W）、802.11n接取器(8～45W)、个人电脑（30W+）。
