本帖最后由 LieBenSun0407 于 2019-2-15 10:17 编辑
思科无线控制器HA模式下升级文档

当前使用版本:8.0.120.0
计划升级版本:8.2.151.0
其他工具:
TFTP Server: 3CDaemon
远程登录:SecureCRT
升级前准备工作:
1. 检查当前镜像版本:
CLI方式检查:show boot

2. 检查当前WLC 5508 HA状态
CLI方式检查:show redundancy summary

需注意观察,当前冗余模式Local State状态为Active(主)还是Standby Hot(备),此HA类似于HSRP/VRRP方式。
3. 保存当前WLC Active主机配置
GUI方式配置:

上传镜像在WLC上需点击导航栏COMMANDS-àDownload File 选项
备份配置在WLC上需点击导航栏COMMADNS-àUpload File选项
File Type:此次需求选择configuration,还可选择诸如下图所示:

Configuration File Encryotion :配置文件是否加密,非强制选择
Transfer Mode:选择为Code
IP Address:填写TFTP Server端IP地址
File Path:填写/,/表示TFTP Server 文件根目录
File Name:可自定义

等待以上准备工作完成后,开始正式升级步骤:
Step 1:
保存当前配置:

Step 2 上传镜像到主备WLC并解压镜像写入Flash中:

需注意,当图中参数填写正确,及点击Download 后,会出现图中“TFTP Code transfer starting”字样,表示TFTP正在上传镜像到WLC中

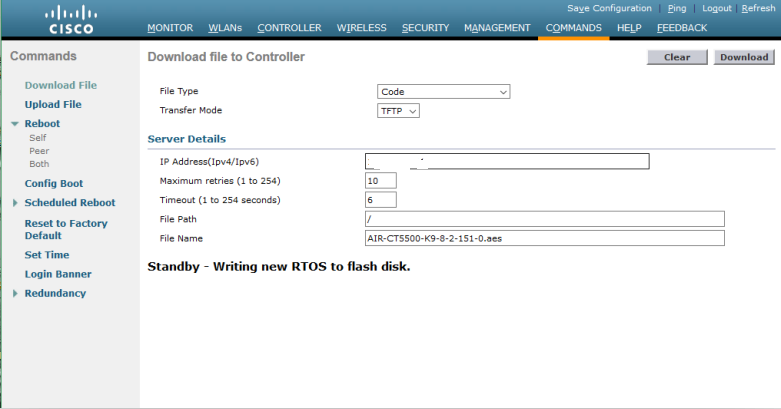

以下截图为上传镜像状态显示:

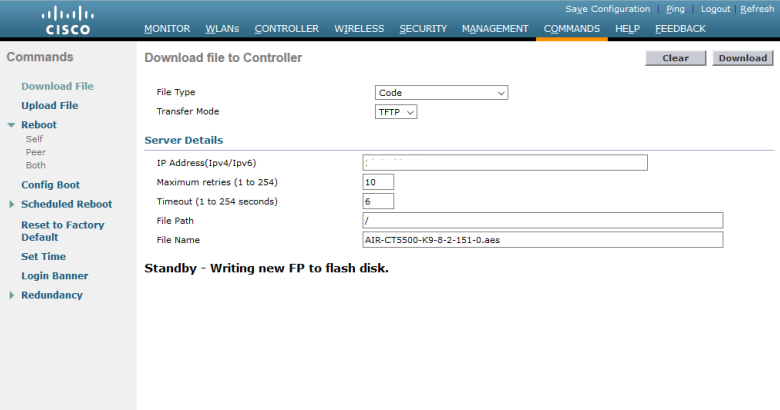

等待镜像上传至Active WLC后,Active WLC 会通过冗余端口将上传镜像同步给Standby WLC
需注意,以上步骤显示各阶段花费时间不一,总体花费较长,看到下图,总体升级步骤已成功一半。

需注意,此状态表明,当前主备WLC,都已经上传镜像成功,并且都已解压成功写入到WLC Flash中
Step 3 开始预下载镜像到AP,节省业务停机时间:
GUI 方式:
导航栏:WIRELESS--à Access Points--à Global Configuration
点击预下载后,确定

点击确定后,注意观察当前AP状态,为PreDownloading状态

CLI上可以使用 show ap image all 观察状态

需等待所有AP状态都为Complete状态
Step 4 重启主控服务器,此时wireless会停止服务。此时,本地需ping控制器地址,观察控制器恢复状态

Step 5 观察当前启动镜像:
当以上步骤完成后,重启进入WLC,可在MONITOR 界面观察当前版本

[page]
此时观察AP是否全部上线,业务是否重新启用即可。
参考文档:
思科官方文档《High Availability(SSO) Deployment Guide》
参考链接:
https://supportforums.cisco.com/document/117821/how-upgrade-wlc-ha-setup

评论
Netdou
Beginner
Beginner
您好,请教个问题,AIR-CT5500-AP_BUNDLE-K9-8-5-135-0.aes这种文件,升级的时候不会用到吗?
晴天_Frkr0
Beginner
Beginner
你好 请问下 为什么不直接升级到最新8.8呢
Walter.wu
Collaborator
Collaborator
Netdou 发表于 2019-2-15 10:52
您好,请教个问题,AIR-CT5500-AP_BUNDLE-K9-8-5-135-0.aes这种文件,升级的时候不会用到吗?

以下链接为WLC 5508 软件镜像下载界面
https://software.cisco.com/download/home/282600534/type/280926587/release/8.0.152.0
下载的IOS镜像,优选左上角,Suggested Release 版本。
WLC 5508 8.5.135 BUNDLE版本已经写的很清楚了“Supplementary AP Bundle Images for Cisco 5508 Series WLC Release 8.5. This bundle is mandatory to support AP802,AP803,AP1530, AP1550 , AP1570 and AP1600.”
我们日常升级是选择“AIR-CT5500-K9-8-5-135-0.aes”
可以查看Release Note 里面有详细说明,见下链接:
https://www.cisco.com/c/en/us/td/docs/wireless/controller/release/notes/crn85mr3.html
Walter.wu
Collaborator
Collaborator
晴天_Frkr0 发表于 2019-2-15 11:04
你好 请问下 为什么不直接升级到最新8.8呢

1.无线控制器的版本并非升级到最新才是最好,具体的版本选择,思科有Suggested Release,可以查看,一般优先选择有星号标识的,其他产品同理;
2.无线控制器版本对于无线AP有兼容性要求,升级版本前,需要去查看当前版本的兼容性(指当前所需要升级版本能否管理现有的无线AP)
3.新的版本镜像推出都会有一些未知Bug出现,未避免后续运维问题,都是选择稳定可靠的版本,这些版本都经过多用户及思科内部测试才会发布。
Netdou
Beginner
Beginner
那升级前还需禁用 802.11a 和 802.11b/g 网络吗?
Walter.wu
Collaborator
Collaborator
Netdou 发表于 2019-2-15 13:50
那升级前还需禁用 802.11a 和 802.11b/g 网络吗?

1.客户企业申请WLAN业务停机时间时间窗口,建议2-3小时,同时建议下班时间进行,也不要在中午时间操作,避免其他因素影响。
2.升级过程,下载所需升级的软件镜像,并用MD5验证,与官网MD5对比,确保下载中过程无损坏。
3.检查当前WLAN网络使用状况,确保无其他影响下载过程因素出现(意外断电等情况),无误后保存配置,并按文档步骤操作。
Netdou
Beginner
Beginner
还有一个问题,7.6版本中,reset system 后面无both,web节目也无both,那么请问一下,输入这个命令会把主备WLC都重启吗?
sufee
Beginner
Beginner
要学习一下
Walter.wu
Collaborator
Collaborator
Netdou 发表于 2019-2-15 10:52
您好,请教个问题,AIR-CT5500-AP_BUNDLE-K9-8-5-135-0.aes这种文件,升级的时候不会用到吗?

Bundle的这个包是里面有包含Portal相关的一些包在的,升级不需要用这个包。
wujazz53270
Beginner
Beginner
好文章分享,感恩。
sufee
Beginner
Beginner
谢谢!学习了
Tiandao
Beginner
Beginner
感谢分享,如果有7.x版本的升级参考就好了!
瞬间与永恒
Beginner
Beginner
谢谢分享,好好学习下
Chincool
Beginner
Beginner
好文章,收藏了,单位5508HA正好需要升级。
