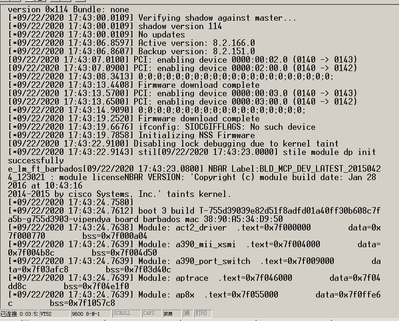

求各位大神帮我我的跑码正常不正常先谢谢了,如果正常怎么刷入ME固件,听说要用上TFTP64,怎么设置?麻烦大佬了










 谢谢啦

3 个已接受解答

已接受的解答

你好,

首先对你上面的描述进行解释:

A跑码不停输不进去命令”——是因为瘦AP会一直尝试获取IP地址、网关和控制器地址,想要工作到正常的模式,所以或一直弹logging。

B不是需要转换系统,而是我感觉这个只是瘦ap里边没有两个系统,我现在是需要装一个ME系统进去”——你的这个需求就是换系统镜像。从你的截图来看,当前AP的两个镜像,都是瘦AP镜像,如果要转换为ME系统,即需要更新系统镜像。瘦AP的镜像和ME的镜像是不同的文件。

C跑码不停一定是不对劲的,似乎始终在等待上级给它分配IP地址”——如A所说,这个是瘦AP的预期行为。

另外,根据你的描述,可以尝试根据如下的操作来实现你想要的。

一个简要的拓扑图:


1.AP上电等待AP启动完成,对于瘦AP来说,它如果在之前没有配置过静态的IP地址,则会通过DHCP的方式请求IP地址和WLC的地址。而此时弹出的消息就是这样的:



waiting for uplink ip adderss and reachable default gateway.



提示:如果AP一直在弹log,可以尝试粘贴输入ap#logging console disable这个命令,不让log在console界面输出。

2.如果没有额外的DHCP服务器给AP分配IP地址,此时就可以给AP配置静态的IP地址,命令如下(直接复制到AP界面右键粘贴即可,不用管AP是否一直在弹log,导致无法输入的问题):



ap# capwap ap ip 10.1.1.1 255.255.255.0 10.1.1.254



IP地址是否配置成功,可以通过show ip int br查看:



ap#sho ip int br
Interface            IP-Address      Method   Status                 Protocol   Speed      Duplex
wired0               10.1.1.1        static   up                     up         1000       full
wired1               unassigned      unset    down                   down       n/a        unknown
auxiliary-client     unassigned      unset    up                     up         n/a        n/a
wifi0                n/a             n/a      up                     up         n/a        n/a
wifi1                n/a             n/a      up                     up         n/a        n/a
ap#



3.测试AP和电脑的连通性,电脑如何设置IP地址,这里简单给一个示例图吧

电脑设置IP界面:


从AP测试到电脑的连通性:



ap#ping  10.1.1.2
Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 2.116/3.157/5.104 ms



注意:电脑的防火墙,如果AP无法ping通电脑,可以尝试关闭电脑的防火墙!

4.接下来准备好电脑上的tftpd64或tftpd32,打开即可。


注意:需要把你的ME镜像放在tftp的目录下,例如这里图示的D:\Program Files (x86)\Tftpd32,同理,如果你的tftp选择的是其他目录,那对应的那个目录需要有你的ME镜像!

注意:ME的镜像名为xxxx.tar格式,例如AIR-AP3800-K9-ME-8-10-185-0.tar

5.通过如上的操作,已经实现了AP和电脑(tftpd64服务器)的连通性,并且已经在tftp服务器目录存放了ME的镜像,接下来就可以通过在AP上输入命令来获取ME镜像。(同样地,如果AP在弹log,你可以直接右键粘贴你准备好的命令,无需一个一个关键字输入)



#ap-type mobility-express tftp://10.1.1.2/AIR-AP3800-K9-ME-8-10-185-0.tar



接下来就等待AP获取镜像的过程,大概的情况如下:



It may take a few minutes to finish download.
If it is longer,please abort command, check network connecton and try again
#########################################################100.0%
Image transfer complete.
Image downloaded, writing to flash...
......<snip>
Archive done.



等待完成之后,可以通过reload命令来重启AP。



ap#reload
Proceed with reload? [confirm]

cli: AP Rebooting : CLI triggered reboot (reload command)



6.等AP重启完成,进入到最终的Controller界面,输入show ver就可以看到版本信息,注意如下两个部分的内容,看到这样的信息表示该AP是ME镜像且工作在ME的模式。(默认账号密码Cisco/Cisco)



(Cisco Controller) >show ver
...
The AP Image type is now MOBILITY EXPRESS IMAGE
The AP Configuration is now MOBILITY EXPRESS CAPABLE





希望如上的信息能够帮到你吧。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

在原帖中查看解决方案

哈哈,真多个空格。现在正在传呢,那么还有个问题,就是弄完以后可以浏览器登录管理配置后台吧?怎么操作?你的耐心让我欣赏,点个赞

在原帖中查看解决方案

麻烦问一下是不是版本不对不行啊?是不是版本太高了?推荐用哪个好点?原来瘦版本82166?我换个版本810190试呢

在原帖中查看解决方案

32 条回复32

5272170
Beginner
Beginner

有人在吗

你好,

可以参考如下的文档:

https://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8-3/b_Cisco_Mobility_Express_Deployment_Guide/b_Cisco_Mobility_Express_Deployment_Guide_chapter_010.html

AP#ap-type mobility-express tftp://

TFTPd64只是作为一个TFTP服务器,也可以用其他的服务器。

示例:

CAPWAP镜像转换ME镜像:

AP#ap-type mobility-express tftp://10.88.7.15/AIR-AP1830-K9-8.2.100.0.tar

https://www.cnblogs.com/MomentsLee/p/9922444.html



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

你好我的ap型号是ap3802i-h-k9,我恢复出厂以后命令输不进去,反正很挠头的这几天弄得人都不好了,不知道从哪下手,我想改成胖ap,就是用48v电源供电,刷不上ME系统,纯属小白中的小白,看大家谁能帮我一下

看你的截图能够正常启动,应该是可以进入到系统,如果可以看到apxxxx.xxxx.xxxx 的界面,就可以转换。

1.准备好3802的ME镜像

2.给AP配置IP地址,让AP和使用TFTP的电脑的互通

3.在AP上配置ap type...命令来进行转换。

或者你的意思是敲Enter都没有反应吗?如果可以有回显,只是老是弹信息,不太好输入命令,那可以把命令先写好,直接贴进去。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

谢谢你的回复,我试过因为命令输不进去,所以无法给他IP,我还试过用通过一个能分配IP地址的路由器给他IP,但是不是固定IP地址,所以无法通过TFTP传固件,你说的复制好命令直接粘贴我可以晚上有空试试,谢谢!

即便不是固定的IP地址,也是可以传输文件的。只要你的设备和TFTP Server IP打通了就可以。需要注意的是,该操作需要尽快完成,因为AP在使用DHCP获取的IP找不到WLC控制器时,会renew获取新的IP地址再次尝试,此时的AP的IP信息就会变动。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

我比较纠结的就是TFTP64的使用方法,是不是我设置不对才导致始终刷不上,因为在松开mode键之后电脑很难在短时间内和ap联通,TFTP也就是说没有机会那么快提取到给AP分配的IP地址,不知道我说的对不对,也不知道松开mode键之后多久关闭刷机窗口,所以好几个问题没有弄清楚之前,我看着这个机器脑袋都大

mode键只是转换镜像的方式之一;我前面提到了通过给ap配置ip地址让ap和tftp服务器互通,从而通过命令ap type…来转换。不知道是否有尝试过?

另外,既可以使用putty等工具来console连接ap,这样你的操作log也可以记录一下,操作其实并不麻烦:

1.配置ip地址,让ap和tftp互通

2.命令转换镜像

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

曾经想尝试配置IP但是跑码不停输不进去命令,另外我的不是需要转换系统,而是我感觉这个只是瘦ap里边没有两个系统,我现在是需要装一个ME系统进去,但第一步就卡那了,跑码不停一定是不对劲的,似乎始终在等待上级给它分配IP地址,你说的通过命令直接配置IP我感觉很难实现,我今天忙一天,晚上没有试,查来的资料都是给有经验的人看的,有的东西我还看不懂,你说通过putty,我这里也装了,我以前刷梅林通过ssh传过,总之脑袋很乱,没有清晰的思路,感谢你的回复,对于小白白你也很无语吧,谢谢让你费心了

你好,

首先对你上面的描述进行解释:

A跑码不停输不进去命令”——是因为瘦AP会一直尝试获取IP地址、网关和控制器地址,想要工作到正常的模式,所以或一直弹logging。

B不是需要转换系统,而是我感觉这个只是瘦ap里边没有两个系统,我现在是需要装一个ME系统进去”——你的这个需求就是换系统镜像。从你的截图来看,当前AP的两个镜像,都是瘦AP镜像,如果要转换为ME系统,即需要更新系统镜像。瘦AP的镜像和ME的镜像是不同的文件。

C跑码不停一定是不对劲的,似乎始终在等待上级给它分配IP地址”——如A所说,这个是瘦AP的预期行为。

另外,根据你的描述,可以尝试根据如下的操作来实现你想要的。

一个简要的拓扑图:


1.AP上电等待AP启动完成,对于瘦AP来说,它如果在之前没有配置过静态的IP地址,则会通过DHCP的方式请求IP地址和WLC的地址。而此时弹出的消息就是这样的:



waiting for uplink ip adderss and reachable default gateway.



提示:如果AP一直在弹log,可以尝试粘贴输入ap#logging console disable这个命令,不让log在console界面输出。

2.如果没有额外的DHCP服务器给AP分配IP地址,此时就可以给AP配置静态的IP地址,命令如下(直接复制到AP界面右键粘贴即可,不用管AP是否一直在弹log,导致无法输入的问题):



ap# capwap ap ip 10.1.1.1 255.255.255.0 10.1.1.254



IP地址是否配置成功,可以通过show ip int br查看:



ap#sho ip int br
Interface            IP-Address      Method   Status                 Protocol   Speed      Duplex
wired0               10.1.1.1        static   up                     up         1000       full
wired1               unassigned      unset    down                   down       n/a        unknown
auxiliary-client     unassigned      unset    up                     up         n/a        n/a
wifi0                n/a             n/a      up                     up         n/a        n/a
wifi1                n/a             n/a      up                     up         n/a        n/a
ap#



3.测试AP和电脑的连通性,电脑如何设置IP地址,这里简单给一个示例图吧

电脑设置IP界面:


从AP测试到电脑的连通性:



ap#ping  10.1.1.2
Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 2.116/3.157/5.104 ms



注意:电脑的防火墙,如果AP无法ping通电脑,可以尝试关闭电脑的防火墙!

4.接下来准备好电脑上的tftpd64或tftpd32,打开即可。


注意:需要把你的ME镜像放在tftp的目录下,例如这里图示的D:\Program Files (x86)\Tftpd32,同理,如果你的tftp选择的是其他目录,那对应的那个目录需要有你的ME镜像!

注意:ME的镜像名为xxxx.tar格式,例如AIR-AP3800-K9-ME-8-10-185-0.tar

5.通过如上的操作,已经实现了AP和电脑(tftpd64服务器)的连通性,并且已经在tftp服务器目录存放了ME的镜像,接下来就可以通过在AP上输入命令来获取ME镜像。(同样地,如果AP在弹log,你可以直接右键粘贴你准备好的命令,无需一个一个关键字输入)



#ap-type mobility-express tftp://10.1.1.2/AIR-AP3800-K9-ME-8-10-185-0.tar



接下来就等待AP获取镜像的过程,大概的情况如下:



It may take a few minutes to finish download.
If it is longer,please abort command, check network connecton and try again
#########################################################100.0%
Image transfer complete.
Image downloaded, writing to flash...
......<snip>
Archive done.



等待完成之后,可以通过reload命令来重启AP。



ap#reload
Proceed with reload? [confirm]

cli: AP Rebooting : CLI triggered reboot (reload command)



6.等AP重启完成,进入到最终的Controller界面,输入show ver就可以看到版本信息,注意如下两个部分的内容,看到这样的信息表示该AP是ME镜像且工作在ME的模式。(默认账号密码Cisco/Cisco)



(Cisco Controller) >show ver
...
The AP Image type is now MOBILITY EXPRESS IMAGE
The AP Configuration is now MOBILITY EXPRESS CAPABLE





希望如上的信息能够帮到你吧。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

万分感谢!这大概就是我想要的,你理解我说的不明不白的意思了,编辑这么久来回答我求助的问题,再次感谢!我下午或者晚上试试,谢谢大佬!

忙乎到刚才还是没有成功,按照大佬说的,插电开机通过路由器连电脑ap也连到路由器上,获取了一个跟路由器网段一样的IP地址,然后按大佬的方法我成功的把分配的IP地址换成了固定IP,其中跑码暂停命令可以用的,配置固定IP可以用,就是TFTP传me不知道我哪里设置不对,试了N次都不成功,告一段落,我明天好好研究一下TFTP64咋设置,咋用,我很在乎这个固定IP的,因为固定下来就好多了,是不是固定IPTFTP不行啊?或者要特殊设置?对了文件后缀名大概也很关键我,我已经换另外的支持后缀tar格式的解压缩文件把文件名也改好了,就是不成功!时间啊费我好几夜了



TFTP和IP固定无关,IP只是实现AP和提供TFTP服务的设备的连通性。如能通信那么网络层面是通的。

TFTP注意存放文件的目录,比如这里的目录是“D:\Program Files (x86)\Tftpd32” ,那你的AIR-AP2800-K9-ME-8-10-185-0.tar文件(无需解压)就放在这个目录就好了。

注意:如果TFTP安装在Windows电脑上,你需要注意Windows电脑的防火墙是否关闭。



~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Rps-Cheers | If it solves your problem, please mark as answer. Thanks !

防火墙和360都关了,我的命令放里他就提示错误,所以几十次也不行,网卡名字加#的时候我粘贴命令的,不知道对不对,研究好几天了,真心想放弃
