Error al actualizar IOS desde PCMCIA

[dani-mir23]

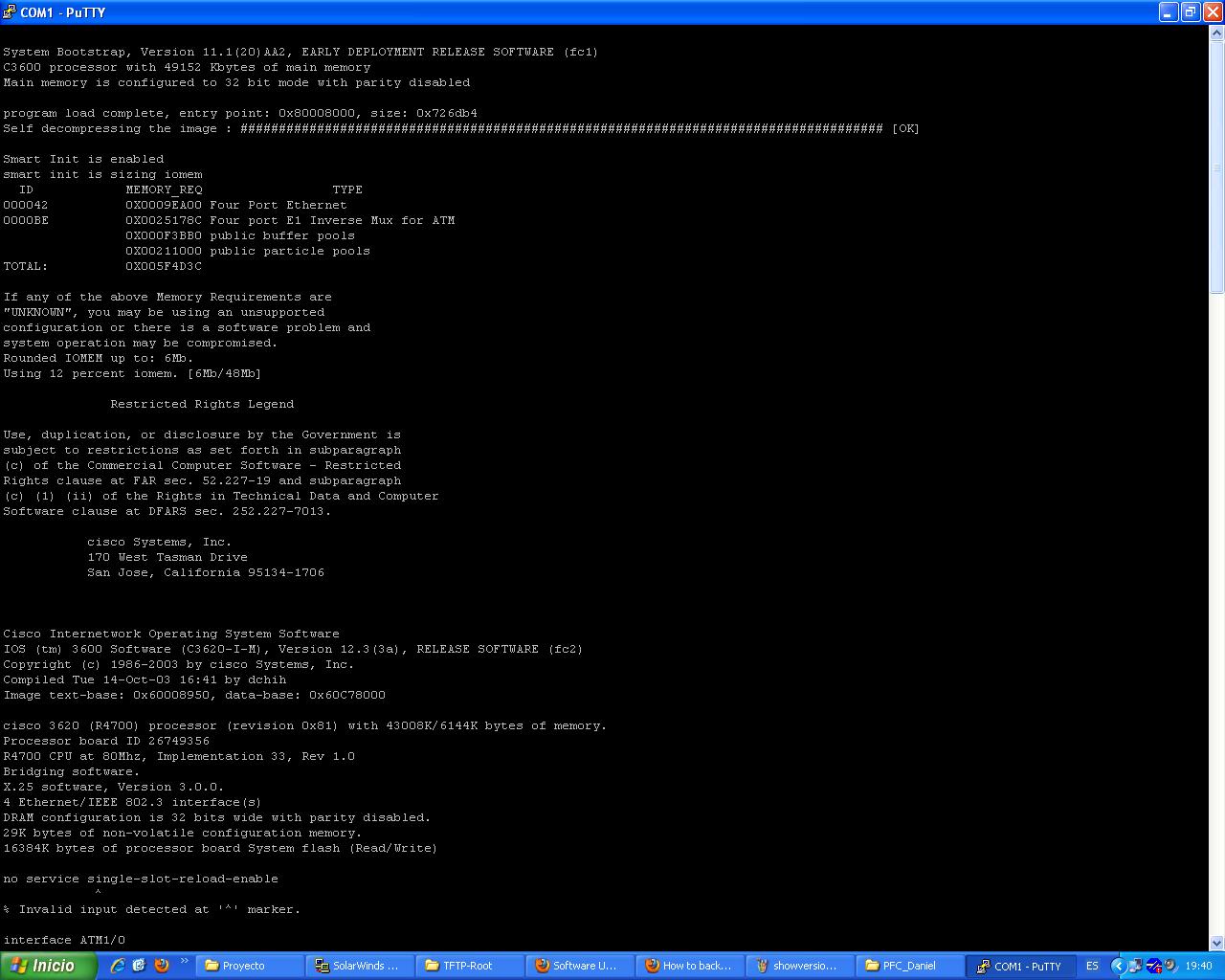

Hola, dispongo de 3 router Cisco 3620 dos contienen una imagen 12.1(5)YD6  y el otro contiene el IOS 12.3(3a) . Queria actualizar los otros dos con la imagen de este último.Como la imagen 12.3(3a) la tenía en una PCMCIA también(supongo que en buen estado, al hacer el show slot0 es mostrada), la copie directamente de ahí a uno de los equipos como puede verse en la imagen que adjunto "actualización" quería saber cual es el significado de las letras "C" que me aparece cuando hago la copia, si es algun error o algo. Ya que posteriormente cuando reinicia el dispositivo( imagenes adjuntas carga1,2,3y4) me aparecen unos errores. No se si se produce porque la imagen que copio no está bien,si es porque esa imagen no soporta los módulos de los que dispone este router(cambia un modulo ATM,pero al ser version posterior no debería soportarlo también?) o por la PCMCIA o porque se puede producir.

Gracias,

            Un saludo.

[bzendeja · Accepted solution]

Hola Daniel,

Con respecto a la letra "C", es sólo informativa, quiere decir que el IOS esta haciendo la copia de la imagen al disco flash que especificaste. Siempre que el IOS esté copiando un archivo de un sistema de archivos a otro verás esa letra "C" de "copy". Al final puedes ver que la copia fue exitosa y fue validada por el IOS.

Cuando tu haces el upgrade ves una serie de errores  de comandos inválidos porque esa imagen no soporta el módulo que está en el slot 1 de tu equipo y por lo tanto no puede reconocer la configuración de las interfaces de ATM que intenta cargar el equipo. Al final en la última imagen que anexaste ves un log que dice lo siguiente:

"Undefined port adaptor type BE in bay 1."

El problema es ocasionado por que estás usando una imagen con feature set IP (c3620-i-mz.123-3.bin) y para soportar módulos ATM necesitas la IP PLUS o cualquier imagen que tenga la opción PLUS (por ejemplo c3620-is-mz.123-3.bin). Más información en este link:

Cisco 2600/3600/3700 Series Multiport T1/E1 IMA Network Modules

http://www.cisco.com/en/US/products/hw/routers/ps259/products_data_sheet09186a00801aa726.html

Seguramente la versión 12.1(5)YD6 que tienes cuenta con una imagen PLUS y por eso soportaba las interfaces ATM.

¿Puedes intentar cargar la imagen pero con el feature set IP PLUS o alguna otra opción que tenga PLUS?

Déjame saber si esta información te sirve.

Saludos,

Bernardo

[dani-mir23]

Muchas gracias por la información la verdad que me ha servido de ayuda. Con la letra "C" tenía dudas porque llegué a pensar que podía ser de corrupted o congestion, aunque me extrañaba que despues de actualizado la imagen apareciese perfectamente en la flash. Pero, como cuando se copia un archivo, por ejemplo de la flash a un servidor TFTP(cuando hice el backup con la otra imagen) normalmente aparencen signos de exclamación "!" que significa que llega con éxito, y esta vez al copiar de la PCMCIA a la flash llegaban "C" me hizo dudar. No sabía si podía ser por el módulo ATM, por la PCMCIA, por la velocidad de la conexión..Una duda por curiosidad, a pesar de los errores que aparecen al cargar, ¿se podría usar esta IOS? ¿solo que no podría usar varias funcionalidades no?

Si, la version 12.1(5)YD6 cuenta con una imagen Plus(c3620-is-mz.121-5.YD6) asi que volveré a instalarla ya que no dispongo de otra imagen Plus mas actual para el 3620.

Otra duda que tengo es la siguiente,¿ como se pueden borrar los archivos que aparecen como deleted para liberar el espacio?.He leído que con el comando squeeze, pero no me lo reconocía, asi que finalmente hice erase flash:, pero si tuviese algun archivo en la flash que no quisiera borrar, ¿el erase también me lo borraría? ¿es decir borraría la flash entera o solo los deleted?

Muchas gracias,

                        Un saludo.

[bzendeja · Accepted solution]

Hola Daniel,

Puedes usar la imagen IP pero no tendrás las mismas funcionalidades. Para saber que características tiene cada imagen te recomiendo que uses el Feature Navigator:

http://tools.cisco.com/ITDIT/CFN/jsp/index.jsp

Sobre tu pregunta del file system, este link te ayudará a entender porqué no te soporta el comando squeeze y qué puedes hacer para convertir la PCMCIA para que pueda utilizar el comando apartir de versiones 12.2T en adelante:

http://www.cisco.com/en/US/products/hw/routers/ps341/products_tech_note09186a00800a7515.shtml

² The 3600 traditionally uses a class B filesystem, but with the       addition of crashinfo file support in Cisco IOS Software Version 12.2(4)T, the       3600 needs the ability to delete individual files. Consequently, the 3600       Series Router with Cisco IOS Software Version 12.2T and later utilizes commands       from class B filesystems as well as commands from class C filesystems. In order       to activate the class C filesystem commands on the 3600 with Cisco IOS       SoftwareRrelease 12.2T, you first need to use the erase command to completely remove all files from       the Flash filesystem. Then, when the Flash is empty, run the squeeze command against it to create a squeeze log.       At this point, the 3600 Flash system uses the delete and squeeze commands like a class C       filesystem.

Saludos,

Bernardo

[dani-mir23]

Gracias nuevamente, el feature navigator lo había consultado, lo que sucede es que tenía duda con la version 12.1(5)YD6, (c3620-is-mz.121-5.YD6) ya que no aparece en el feature navigator, entonces a la hora de documentar las funcionalidades de esta imagen no se si escoger la 12.1(5) (c3620-is-mz.121-5.bin) o la 12.1(5)T (c3620-is-mz.121-5.T.bin) , he comparado estas dos imágenes y tiene bastantes funcionalidades más la 12.1(5)T.

Segun la siguiente página parece que la la versión 12.1(5)YD se basa en la 12.1(5)T, ¿ deberían tener casi las mismas funcionalidades estas dos imágenes (12.1(5)YD6 y 12.1(5)T) no?.

http://www.cisco.com/en/US/products/sw/iosswrel/ps1831/prod_bulletin09186a0080091aaa.html

Gracias,

            Un saludo.

[bzendeja · Accepted solution]

Hola Daniel,

Como menciona el documento, la 12.1(5)YD se basa en la 12.1(5)T, la diferencia es que esta imagen soporta

Survivable Remote Site Telephony y IOS Telephony Services - IP-Keyswitch que son features que ya están incorporados en la versión 12.2(3)T en adelante.

Si tu no estás usando estos features no hay problema que uses la 12.1(5)T. Si los estás usando te tienes que mover a una versión 12.2(3)T en adelante para que los puedas usar.

Te dejo un link con más información del manejo de versiones de IOS:

http://www.cisco.com/web/about/security/intelligence/ios-ref.html

Saludos,

Bernardo
