はじめに
電話網でコールする際、発信者にはリングバックトーン（RBT）が聞こえます。
通常、RBTはコールの状態を通知するために交換機で生成されます。
VoIP 網の場合は、RBT は PBXやVoice GW で生成される場合もあります。
RBT に関する問題（聞こえない、音のパターンが異なる、等）が発生した場合、
RBT がどこで生成されるかを意識してトラブルシューティングを行う必要があります。
このドキュメントでは、コールのパターンにより、RBT がどこで生成されるかを説明します。
1．FXS インタフェースの場合

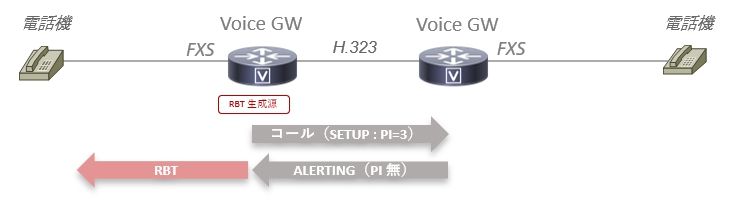

FXSインタフェースに接続されたアナログ電話機間の通話の場合、RBTは発信側Voice GWで生成されます。
生成されるRBTの音は、Voice GW（Voice-port）の cptone コマンドに依存します。
２．着信側がE&Mインタフェースの場合

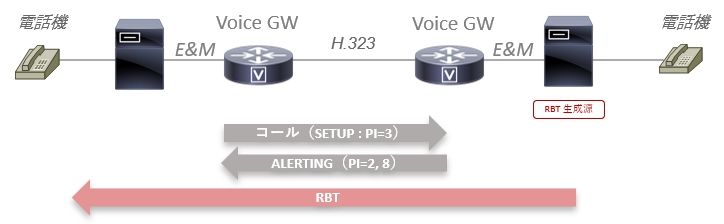

E&Mインタフェースに接続されたPBXへのコールの場合、RBTは着信側のPBX装置から提供されます。
着信側のインタフェースが T1 CAS インタフェースの場合も同様です。
３．着信側がISDNインタフェースの場合
着信側が ISDN (PRI) インタフェースの場合、RBTが生成される場所は
ALERTINGメッセージの経過識別子(PI)に依存します。

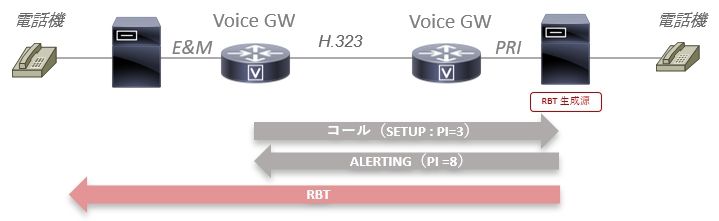

経過識別子が含まれる場合は、RBTは着信側のPBXから提供されます。

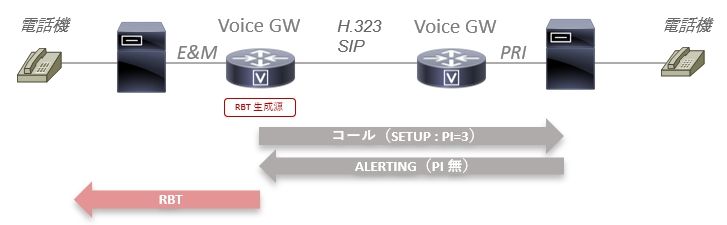

ALERTINGに経過識別子が含まれない場合は、RBTは発信側のVoice GWから提供されます。

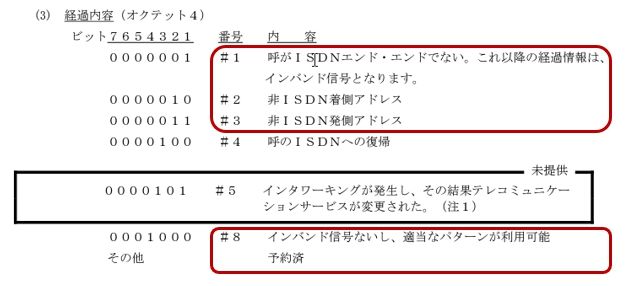

参考資料：NTT INSネットサービスの技術参考資料の第3分冊レイヤ3回線交換編からの引用
Voice GWは、経過識別子(PI)に基づいて音声パスを制御します。
ALERTING/PROGRESS（PI=1,2,8）を受信した場合、音声パスが開きます。
SETUP(PI=1,3)に対してALERTING/PROGRESS（PI 無）を受信した場合、
発信側Voice GWがRBTを生成します。
H.323プロトコル上では、経過識別子は非標準の情報要素として伝送されます。
SIPプロトコル上では、ALERTING(PI無)は180 Ringing(SDP無)、ALERTING(PI有)は
183 SESSION PROGRESS(SDP有)にマッピングされます。
まとめ
RBT に関する問題のトラブルシューティングを行う場合、
本来RBTがどこで生成されるかを意識する必要があります。
RBTの生成源に応じて、ログを収集し調査を実施してください。
参考ドキュメント
すべてのVoIPおよびアナログプロトコルのリングバックの詳細分析
In Depth Analysis of Ringback for all VoIP and Analog Protocols
コール プログレス トーンのカスタマイズ方法について（アナログ電話インタフェース）
