XR: ASR9000シリーズにおけるeXRとcXRの分別方法

konmorim · ‎2023-11-30

はじめに

ASR9000シリーズで動作するIOS-XRソフトウェアは、32-bitアーキテクチャのClassic IOS XR(cXR) と 64-bitアーキテクチャのEvolved XR (eXR)の2種類のイメージが提供されています。

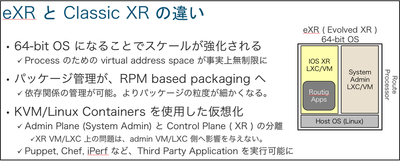

※画像は、2018年1月に実施した「IOS-XR 64-bit (eXR) の概要と基本アーキテクチャ紹介」の資料から抜粋

cXRとeXRでは、コマンドや内部動作などに変更が加えられています。

ASR9000シリーズにおいて、IOS-XRバージョン6.x.xではcXRとeXRが混在しており、IOS-XRバージョン7.x.xではeXRのみ提供されています。

本ドキュメントでは、IOS-XRで動作する製品が、cXRとeXRのどちらで動作中かを識別する方法を説明させていただきます。

最も簡単な判別方法は、『show version』コマンドの実行結果を確認することです。

ASR9000シリーズ『show version』コマンドののcXRとeXRの出力結果は、以下のようになります。

cXRの場合

RP/0/RSP0/CPU0:cXR-ASR9k#show version
Thu Nov 30 13:06:05.647 JST

Cisco IOS XR Software, Version 6.5.3[Default]
Copyright (c) 2019 by Cisco Systems, Inc.

ROM: System Bootstrap, Version 0.76(c) 1994-2012 by Cisco Systems,  Inc.

ASR9006g uptime is 6 weeks, 1 day, 2 hours, 57 minutes
System image file is "disk0:asr9k-os-mbi-6.5.3/0x100305/mbiasr9k-rsp3.vm"

cisco ASR9K Series (Intel 686 F6M14S4) processor with 12582912K bytes of memory.
Intel 686 F6M14S4 processor at 2130MHz, Revision 2.174
ASR 9006 4 Line Card Slot Chassis with V2 AC PEM

1 FastEthernet
4 Management Ethernet
24 TenGigE
24 DWDM controller(s)
24 WANPHY controller(s)
503k bytes of non-volatile configuration memory.
6143M bytes of hard disk.
11817968k bytes of disk0: (Sector size 512 bytes).
11817968k bytes of disk1: (Sector size 512 bytes).

Configuration register on node 0/RSP0/CPU0 is 0x102
Boot device on node 0/RSP0/CPU0 is disk0:
Package active on node 0/RSP0/CPU0:
asr9k-9000v-nV-supp, V 6.5.3[Default], Cisco Systems, at disk0:asr9k-9000v-nV-supp-6.5.3
    Built on Tue Mar 26 23:36:51 JST 2019
    By iox-ucs-017 in /auto/srcarchive13/prod/6.5.3/asr9k-px/ws for pie

asr9k-9000v-nV-px, V 6.5.3[Default], Cisco Systems, at disk0:asr9k-9000v-nV-px-6.5.3
    Built on Tue Mar 26 23:37:05 JST 2019
    By iox-ucs-017 in /auto/srcarchive13/prod/6.5.3/asr9k-px/ws for pie

asr9K-doc-supp, V 6.5.3[Default], Cisco Systems, at disk0:asr9K-doc-supp-6.5.3
    Built on Tue Mar 26 23:35:27 JST 2019
    By iox-ucs-017 in /auto/srcarchive13/prod/6.5.3/asr9k-px/ws for pie
(ログ出力が続きます...)

また、cXRの場合『show version』コマンドの実行結果が非常に長いため、『brief』オプションが実装されています。

RP/0/RSP0/CPU0:cXR-ASR9k#show version brief
Thu Nov 30 13:09:56.950 JST

Cisco IOS XR Software, Version 6.5.3[Default]
Copyright (c) 2019 by Cisco Systems, Inc.

ROM: System Bootstrap, Version 0.76(c) 1994-2012 by Cisco Systems,  Inc.

ASR9006g uptime is 6 weeks, 1 day, 3 hours, 1 minute
System image file is "disk0:asr9k-os-mbi-6.5.3/0x100305/mbiasr9k-rsp3.vm"

cisco ASR9K Series (Intel 686 F6M14S4) processor with 12582912K bytes of memory.
Intel 686 F6M14S4 processor at 2130MHz, Revision 2.174
ASR 9006 4 Line Card Slot Chassis with V2 AC PEM

1 FastEthernet
4 Management Ethernet
24 TenGigE
24 DWDM controller(s)
24 WANPHY controller(s)
503k bytes of non-volatile configuration memory.
6143M bytes of hard disk.
11817968k bytes of disk0: (Sector size 512 bytes).
11817968k bytes of disk1: (Sector size 512 bytes).
RP/0/RSP0/CPU0:cXR-ASR9k#

eXRの場合

RP/0/RSP0/CPU0:eXR-ASR9k#show version
Thu Nov 30 13:14:57.475 JST

Cisco IOS XR Software, Version 6.2.3
Copyright (c) 2013-2017 by Cisco Systems, Inc.

Build Information:
 Built By     : ahoang
 Built On     : Thu Dec 21 21:28:45 PST 2017
 Build Host   : iox-lnx-063
 Workspace    : /auto/srcarchive11/production/6.2.3/asr9k-x64/workspace
 Version      : 6.2.3
 Location     : /opt/cisco/XR/packages/

cisco ASR9K () processor
System uptime is 17 weeks, 6 days, 19 hours, 7 minutes
RP/0/RSP0/CPU0:eXR-ASR9k#show version

eXRの場合『show version』コマンドの『brief』オプションは実装されていません。

cXRの場合と比較して、eXRの表示結果はより簡潔になっています。

上記の例のように、『show version』コマンドの表示結果によってASR9000シリーズで使用されているIOS-XRが、cXRとeXRのどちらで動作しているか判別していただければと思います。
