「注意喚起」FPR1010: シャーシをラックマウントする際に使用するネジについて

junmjian · ‎2021-05-19

はじめに
ネジの種類とその用途
ラックマウントシェルフの取り付けする際にご注意
2021年8月以後出荷されるFirepower 1010について
参考情報

はじめに

本ドキュメントは、Firepower 1010 (FPR1010) をラックマウントする際に正しいネジの利用説明と注意喚起を目的としております。間違ったネジの利用は機器マザーボードに損傷を与え、機器故障の原因となります。

ネジの種類とその用途

FPR 1010をラックマウントする際に、ラックシェルフキットを利用します。その中、以下四種類のネジが含まれます。

ネジの種類	個数	用途
M3 x 0.5 x 10 mm プラスネジ	6	ケーブルガイドのインストール
M3 x 6 mm プラスネジ	6	ラックシェルフにシャーシの固定
12-24 x 0.75 inch プラスネジ	4	スライド式ラックトレイの固定
10-32 x 0.75 inch プラスネジ	4	スライド式ラックトレイの固定

ラックマウントシェルフの取り付けする際にご注意

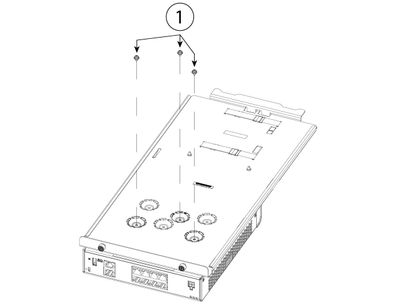

下記図のように、ラックマウントシェルフの所定の位置にシャーシを固定する際に、必ず短い黒いネジ（M3 x 6mm）を利用してください。

機器底面固定には短い黒いネジ（M3 x 6mm）を必ず利用

仮に M3 x 6mmではなく、より長いネジ（例えば、M3 x 0.5 x 10 mm）を利用し設置した場合、ネジがシャーシのマザーボードを圧迫し機器の再起動を繰り返したり、マザーボードの破損により機器が正常に起動できないなどの障害の原因となります。また、誤ったネジの利用による障害はサポートや保守の対象外となります。

上記ラックマウント時の注意点、及び使用すべきネジの情報は、Cisco Firepower 1010 Hardware Installation Guide の Mount the Chassis > Rack-Mount the Chassis にも記載がございます。マウント時の正しい手順など重要な情報がハードウェアインストレーションガイドには記載があるため、必ず確認してから機器の設置をお願いいたします。

2021年8月以後出荷されるFirepower 1010について

2021年8月以後に出荷されるFirepower 1010は上記の問題の発生を防ぐ為に、ラックシェルフキットに含まれるネジは M3 x 6mmとM3 x 10mmからすべてM3 x 7mmに変更いたしました(パーツ番号 48-1921-01)。それで、ケーブルガイドのインストールとラックシェルフにシャーシの固定するには、同じ種類のネジ (M3 x 7mm)をご利用いただけます。
