はじめに

Naoki Yamamoto · ‎2023-01-13

本投稿においてはNexus Dashboard をVMware ESXi上に仮想版vNDとして展開する方法をご紹介するシリーズの第１回になります。

前提

対象vSphereバージョン：ESXi 7.0.3

対象Nexus Dashboardバージョン：2.2.1

管理Site APICバージョン：4.2.7

まず仮想アプライアンス版のNexus Dashboardをインストールする前に、各種機器のCompatibilityをチェックする必要があります。対象のNexus Dashboardのバージョンおよび管理対象のサイトに配置されるAPICおよびNDFCに互換性があることを確認します。

まずは互換性の確認を行います。

Nexus Dashboard and Services Compatibility Matrixを表示し、管理対象のFabricタイプ、Version、NDのバージョンを選択し、互換性を確認します。

また、該当の環境でサポートしているNDI、NDO、NDFCのアプリケーションの情報を表示することが可能です。

こちらは、4.2.7のACIを利用しており、NDとして2.2.1を採用した場合の例となります。

ND2.2.1としては、4.2.7のACIをサポートしていること、NDI:6.1.2/6.1.1、NDO:4.0(2)/4.0(1)/3.7(2)/3.7(1)をサポートしていることが確認できます。

互換性の確認ができたら、次は、Capacity Planningを実施し、Clusterサイズを決定します。

Nexus DashboardのCapacity Planningには、Nexus Dashboard Capacity Planning サイトをご利用ください。

Clusterサイズは、以下の要件に応じて構成が必要になります。

これらを適切に入力することで、必要なHW要件、Clusterサイズを確認することができます。

(例1)50台未満のACIサイトにおいて、NDIを利用した場合のサイジングの結果

50台未満のACIサイトにNDIを導入したい場合は、3台のData Node、3台のApp Nodeの合計6台が必要となります。

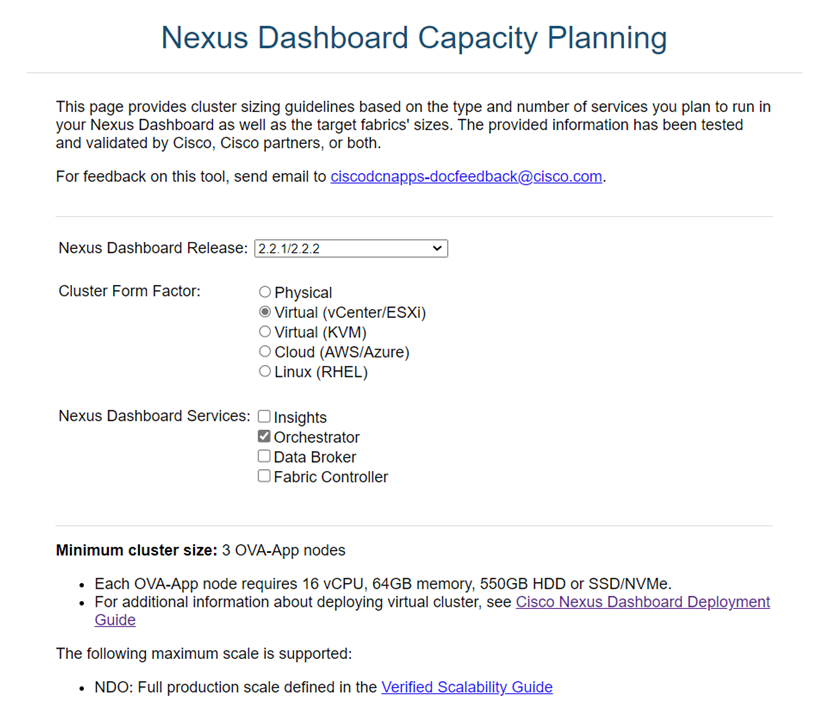

(例2)NDOを利用した場合のサイジングの結果

NDOを導入したい場合は、3台のApp Nodeが必要となります。

Nexus DashboardのDeploymentガイド（ESXi版）に記載されている考慮点についても、事前準備として考慮ください。

(1) Hardwareの考慮点

DataとAppのNodeタイプにより、求められるHW要件が異なりますので、利用Nodeに応じて機器を準備ください。

最新情報は、こちらのガイドを参照ください。

(2) ND配置の推奨

各ND Nodeは、別のESXi上で配置されることが推奨されています。

なので、本番運用を行う場合で、NDIを使いたい場合は、Data Nodeを配置するESXiが3台、App Nodeを配置するESXiを3台の合計6台のESXiサーバーを準備頂くことが、Ciscoの推奨となっています。

(3) vSphere機能の非サポート

以下のようなvSphereの機能はNDにおいてはサポートしていないのでご注意ください

このように仮想版のNexus Dashboardを検討する際には互換性を確認した上で、適切なCapacity Planningを行い、NDの配置検討を行うことが重要になります。

一つ重要なのは、仮想版のNDを利用する場合には、求められるHWリソースが想定以上に必要になるケースが考えられるため、導入の検討段階から、物理アプライアンスにするのか、仮想アプライアンスにするのかは、綿密に検討頂くことです。

次回はOVA Templateの展開方法をご紹介します。
