Une nouvelle forme de configuration du protocole EIGRP est apparue à partir de la version IOS 15 appelée « mode nommé », elle permet de centraliser la configuration des paramètres EIGRP dans le même mode comme les intervalles Hello et hold. Ce document explique la différence entre EIGRP en mode classique et en mode nommé dans la manière de calculer la métrique.
Dans l'exemple, nous utilisons deux routeurs R1 et R2 qui emploient EIGRP pour échanger les routes, le mode nommé est utilisé et voici la configuration du protocole EIGRP des deux routeurs :
R1(config-if)#router eigrp CISCO
R1(config-router)#address-family ipv4 autonomous-system 100
R1(config-router-af)#network 12.0.0.0
R2(config-if)#router eigrp CISCO
R2(config-router)#address-family ipv4 autonomous-system 100
R2(config-router-af)#network 12.0.0.0
R2(config-router-af)#network 2.0.0.0

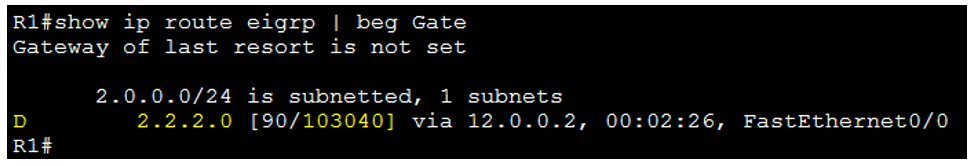

Vérifions la table de routage de R1, il reçoit une route eigrp vers le réseau 2.2.2.0/24 avec une métrique de 103 040:

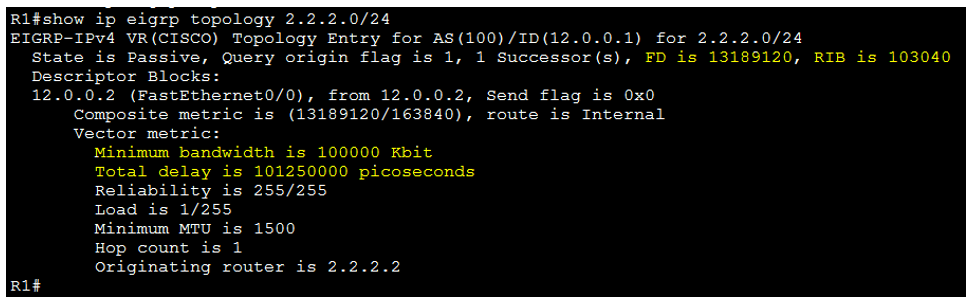

Jetons un œil dans la table topologique de R1, la FD (Feasible Distance) est égale à 13189120 mais le RIB (Routing information Base) affiche une metrique de 103040.
En fait dans EIGRP en mode nommé, EIGRP utilise la commande "metric rib-scale et la valeur par défaut est égale à 128 donc si on divise la FD sur 128 on retrouve la valeur de la métrique injectée dans la table de routage.
13189120 / 103040=128
Dans l'ancien calcul de la métrique en mode classique la formule est la suivante:
Métrique = [(10 000 000/bande passante minimale) + latence cumulée]*256
La bande passante minimale est exprimée en Kilobit par seconde.
La latence est exprimée en dizaines de microsecondes.
Le tout est multiplié par 256.
10 000 000 est une valeur constance exprimée en Kilobit par seconde.
Avec le mode nommé, la formule devient:
Métrique = [(10 000 000/bande passante minimale) + latence cumulée/EIGRP_Delay]*65536
La bande passante minimale est exprimée en Kilobit par seconde.
EIGRP_Delay est une valeur constante: 1 000 000 picosecondes
Le tout est multiplié par 65536.
10 000 000 est une valeur constance exprimée en Kilobit par seconde.
Maintenant il ne reste plus qu'à calculer la métrique de notre route vers 2.2.2.0/24:
(10 000 000/Minimum bande passante)*65536 = 10 000 000 * 65536 / 100 000 = 6 553 600
La Bande passante minimale est déduite de la sortie de la commande “Show ip EIGRP topology 2.2.2.0/24”.
[latence cumulée/EIGRP-Delay]*65536= 101 250 000 * 65536 / 1 000 000 = 6 635 520
La latence cumulée est déduite de la commande “Show ip EIGRP topology 2.2.2.0/24” et EIGRP_Delay est une valeur constante égale à 1 000 000 picosecondes
Ainsi la métrique totale sera:
6 553 600 + 6 635 520 = 13 189 120, ainsi on retrouve la FD (Feasible Distance).
