[UCS] フロントパネルボタンのロック・アンロックの手順

yusnakan · ‎2023-09-01

フロントパネルボタンのロックとは

サーバのフロントパネルについている「電源ボタン」と「リセットボタン」の機能を有効・無効にする機能となります。

ロック時 : サーバ前面の「電源ボタン」と「リセットボタン」の操作は無効となります。
　　　　サーバの電源オンオフ、サーバのリセットはUCSM上からでのみ操作が可能となります。

アンロック時 : サーバ前面の「電源ボタン」と「リセットボタン」操作が有効となります。

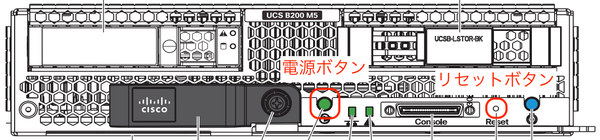

UCS B200 M5 の「電源ボタン」と「リセットボタン」の位置

Screenshot 2023-08-31 at 16.03.43.png

UCS C220 M5 の「電源ボタン」の位置
※ C シリーズサーバの「リセットボタン」はありません。

Screenshot 2023-09-01 at 10.24.31.png

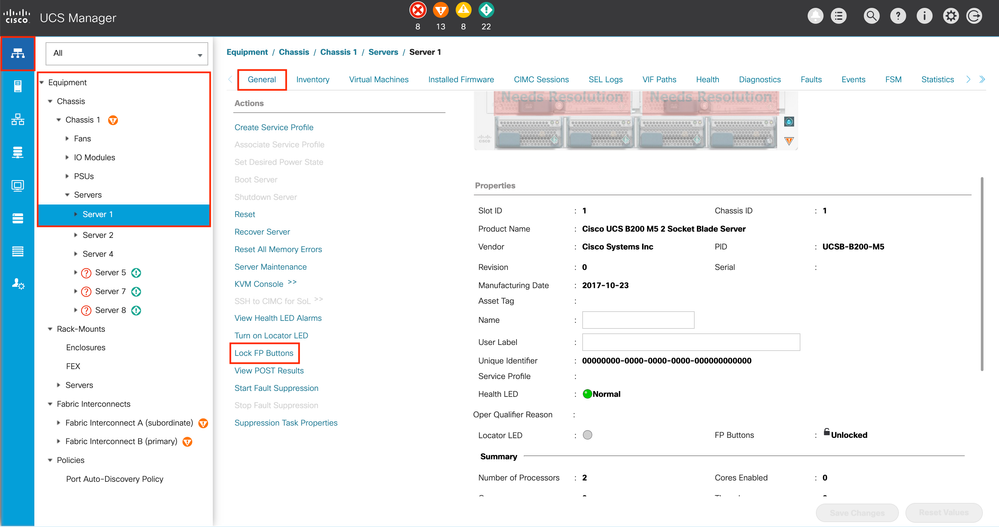

[Navigation] ペインで [Equipment] をクリックします。
B シリーズサーバ : Equipment > Chassis > Chassis X > Servers の順に展開し、該当のサーバを選択します。
C-Integration サーバ : Equipment > Rack-Mounts > Servers の順に展開し、該当のサーバを選択します。
[Work] ペインで、[General] タブをクリックします。
[Actions] 領域の [Lock FP Buttons] をクリックします。

Screenshot 2023-09-01 at 10.35.31.png

[Navigation] ペインで [Equipment] をクリックします。
B シリーズサーバ : Equipment > Chassis > Chassis X > Servers の順に展開し、該当のサーバを選択します。
C-Integration サーバ : Equipment > Rack-Mounts > Servers の順に展開し、該当のサーバを選択します。
[Work] ペインで、[General] タブをクリックします。
[Actions] 領域の [Unlock FP Buttons] をクリックします。

Screenshot 2023-09-01 at 10.34.52.png
