本ドキュメントでは UCS C220M6/C240M6 の CPU、ヒートシンクの交換手順についてご説明いたします。
【交換に必要なツール】
Scenario 1 — ヒートシンク を再利用する場合、以下をオーダーします。
-Heatsink cleaning kit (UCSX-HSCK=)
-Thermal interface material (TIM) kit for M6 servers (UCS-CPU-TIM=)
Scenario 2 — ヒートシンク を交換する場合、以下をオーダーします。
-Heat sink:
C220M6: UCSC-HSLP-M6=
C240M6: GPU で使用されるロープロファイル (UCSC-HSLP-M6=) と GPU のないサーバのハイプロファイル (UCSC-HSHP-240M6=) の 2種類
-Heat sink cleaning kit (UCSX-HSCK=)
Scenario 3 — CPU キャリア（CPU の周りのプラスチック フレーム）が破損した場合、以下をオーダーします。
-CPU carrier (UCS-M6-CPU-CAR=)
-Heatsink cleaning kit (UCSX-HSCK=)
-Thermal interface material (TIM) kit for M6 servers (UCS-CPU-TIM=)
＊UCSX-HSCK= 1つのクリーニングキットで最大 4つ の CPU をクリーンアップできます。
＊UCS-CPU-TIM= 1つの TIM キットが 1つ の CPU をカバーします。
【作業前確認】
- FE 作業
CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] にて発生している Fault を確認します。こちらの Fault については後ほど確認いたしますので、念のためメモしておいてください。
【作業手順】
- お客様作業 (FE 作業前)
1. 該当サーバの OS をシャットダウンし、電源を off にします。
2. 作業対象特定のために、以下のメニューでロケータ LED を点灯してください。
- FE 作業
1. 取り外す電源ケーブル、その他のケーブル(ネットワーク、FC、Twinax 等)を、作業後に確実に戻せるよう、ラベリングします。
2. サーバ電源が off であることを確認し、電源ケーブルと必要であればその他のケーブルをサーバから抜きます。
3. サーバ前面の左右のラッチを開き、スライドレールに沿ってサーバをラックの前面に引き出します。
以下は機種ごとに手順をご参考ください。
[C220M6]

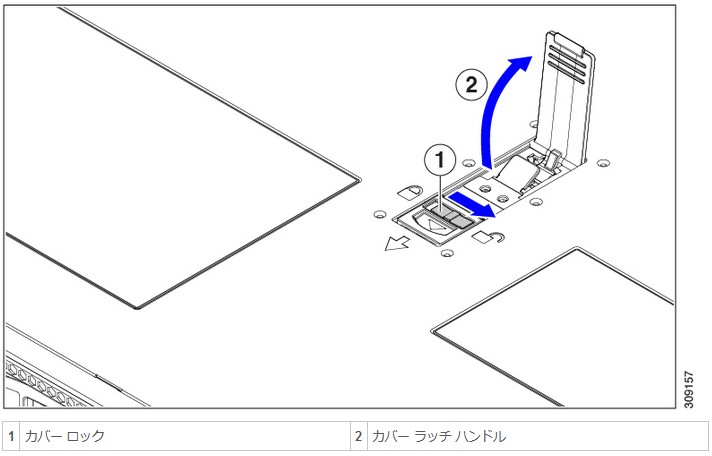

①以下の手順で、上部カバーを取り外します。
- カバーラッチがロックされている場合は、ロックを横にスライドさせてロックを解除します。
- ラッチのロックが解除されると、ハンドルが持ち上がり、ハンドルをつかむことができます。
- ラッチの端を持ち上げて、垂直に 90 度回転するようにします。
- 同時に、カバーを背後方向にスライドさせ、上部カバーをサーバからまっすぐ持ち上げ、横に置きます。
②以下手順で、CPU とヒートシンクを CPU ソケットから取り外します。
ステップ 1
CPU とヒートシンク（CPU アセンブリ）を CPU ソケットから取り外します。
- ＃2 プラス ドライバを使用して、ヒートシンクの端の 2 本の非脱落型ネジを緩めます。
- T30 トルクスドライバを使用して、すべての固定ナットを緩めます。
- 回転ワイヤを互いに向かって押し、ロック解除位置に移動します。回転ワイヤのロック位置とロック解除位置は、ヒートシンクの上部にラベルが付いています。
<注意>
回転ワイヤができるだけ内側にあることを確認します。完全にロック解除されると、回転ワイヤの下部が外れ、CPU アセンブリを取り外すことができます。回転ワイヤが完全にロック解除位置にない場合、CPU アセンブリを取り外すときに抵抗を感じることがあります。 - フィンの端に沿ってヒートシンクをつかみ、CPU アセンブリをマザーボードから持ち上げます。
<注意>
CPU アセンブリを持ち上げる際は、ヒートシンクフィンを曲げないようにしてください。また、CPU アセンブリを持ち上げるときに抵抗を感じる場合は、回転ワイヤが完全にロック解除位置にあることを確認します。
ステップ 2
CPU アセンブリをゴム製マットまたはその他の静電気防止作業台の上に置きます。
CPU を作業面に置くときは、ヒートシンクのラベルを上に向けます。CPU アセンブリを上下逆に回転させないでください。
ヒートシンクが作業台と水平になっていることを確認します。
ステップ 3
CPU キャリアから CPU を取り外します。
- CPU アセンブリを上下逆にして、ヒートシンクが下を向くようにします。
この手順により、CPU 固定クリップにアクセスできるようになります。 - TIM ブレーカー（次の図の 1）を 90 度上向きにゆっくり持ち上げ、CPU キャリアのこの端の CPU クリップを部分的に外します。
- CPU キャリアに簡単にアクセスできるように、TIM ブレーカーを U 字型の固定クリップに下げます。
<注意>
TIM ブレーカーが固定クリップに完全に装着されていることを確認します。 - CPU キャリアから伸びた端をゆっくりと引き上げ（1）、TIM ブレーカーの両端近くにある 2 番目の CPU クリップのペアを外します。
<注意>
CPU キャリアを曲げるときは注意してください。無理な力を加えると、CPU キャリアが損傷する可能性があります。CPU クリップを外すのに十分なだけキャリアを曲げます。CPU キャリアから外れたことを確認できるように、この手順の実行中にクリップを必ず確認してください。 - CPU キャリアの反対の端をゆっくりと引き上げ（2）、CPU クリップのペアを外します。
ステップ 4
すべての CPU クリップが外れたら、キャリアをつかみ、CPU と CPU キャリアを持ち上げてヒートシンクから取り外します。
<注意>
キャリアと CPU がヒートシンクから持ち上がらない場合は、CPU クリップを再度外します。
ステップ 5
付属のクリーニングキット（UCSX-HSCK）を使用して、CPU、CPU キャリア、およびヒートシンクからすべてのサーマルインターフェイスバリア（サーマルグリス）を取り除きます。
<重要>
必ずシスコ提供のクリーニングキットのみを使用し、表面、隅、または隙間にサーマルグリスが残っていないことを確認してください。CPU、CPU キャリア、およびヒートシンクが完全に汚れていない必要があります。
ステップ 6
CPU とキャリアを取り付け具に移動します。
- CPU とキャリアの右側を上に向けます。
- CPU とキャリアを固定具に合わせます。
- CPU と CPU キャリアを固定具の上に下ろします。
③以下手順で、新しい CPU とヒートシンクを取り付けます。
※交換前に、CPU に刻印されている型番を確認し、交換前のものと同じであることを目視確認してください。
ステップ 1
CPU 取り付け具の PRESS というラベルが付いた端をつかみ、トレイから取り外し、CPU アセンブリを静電気防止用の作業台の上に置きます。
ステップ 2
新しい TIM を適用します。
<注意>
適切に冷却し、期待されるパフォーマンスを実現するために、ヒートシンクの CPU 側の表面に新しい TIM を塗布する必要があります。
- 新しいヒートシンクを取り付ける場合は、新しいヒートシンクには TIM が塗布されたパッドが付属しています。ステップ 4 に進みます。
- ヒートシンクを再利用する場合は、ヒートシンクから古い TIM を除去してから、付属のシリンジから新しい TIM を CPU 表面に塗布する必要があります。次のステップ a に進みます。
- ヒートシンク クリーニング キット（UCSX-HSCK=）およびスペアの CPU パッケージに同梱されているボトル #1 洗浄液をヒートシンクの古い TIM に塗布し、15 秒以上浸しておきます。
- ヒートシンク クリーニング キットに同梱されている柔らかい布を使用して、ヒートシンクからすべての TIM を拭き取ります。ヒートシンクの表面に傷をつけないように注意してください。
- ボトル #2 を使用してヒートシンクの底面を完全にきれいにして、ヒートシンクの取り付けを準備します。
- 新しい CPU（UCS-CPU-TIM=）に付属の TIM のシリンジを使用して、CPU の上部に 1.5 立方センチメートル (1.5ml) のサーマル インターフェイス マテリアルを貼り付けます。均一に覆うために、次の図に示すパターンを使用してください。
<注意>
CPU には CPU-UCSC-HSLP-M6= の正しいヒートシンクのみを使用してください。
ステップ 3
ソケットにヒートシンクを接続します。
- CPU とヒートシンクの位置を合わせます。
- ヒートシンクを CPU に下ろします。
- 回転ワイヤを閉じて、ヒートシンクを TIM グリースの所定の位置に固定します。
ステップ 4
CPU をマザーボードに取り付けます。
- 取り付けを妨げないように、回転ワイヤをロック解除位置に押します。
- CPU のフィンを持ち、ソケットのポストに合わせます。
- CPU をマザーボード ソケットに下ろします。
- T30 トルクス ドライバを 12 インチポンドのトルクに設定し、4 個の固定ナットを締めて CPU をマザーボードに固定します（3）。次に、トルクドライバを 6 インチポンドのトルクに設定し、拡張ヒートシンク用の 2 本のプラスネジを締めます（4）。
[C240M6]
①以下の手順で、上部カバーを取り外します。
- カバーラッチがロックされている場合は、ロックを横にスライドさせてロックを解除します。
- ラッチのロックが解除されると、ハンドルが持ち上がり、ハンドルをつかむことができます。
- ラッチの端を持ち上げて、垂直に 90 度回転するようにします。
- 同時に、カバーを背後方向にスライドさせ、上部カバーをサーバからまっすぐ持ち上げ、横に置きます。
②以下手順で、CPU とヒートシンクを CPU ソケットから取り外します。
ステップ 1
CPU のヒートシンクがハイプロファイルかロープロファイルかに応じて、適切な方法で固定ネジを緩めます。
- ヒートシンクがハイプロファイルの CPU の場合は、ステップ a に進みます。
- ロープロファイルヒートシンクを搭載した CPU の場合は、ステップ 2 に進みます。
- T30 トルクスドライバを使用して、すべての固定ナットを緩めます。
- 回転ワイヤを互いに向かって押し、ロック解除位置に移動します。
<注意>
回転ワイヤができるだけ内側にあることを確認します。完全にロック解除されると、回転ワイヤの下部が外れ、CPU アセンブリを取り外すことができます。回転ワイヤが完全にロック解除位置にない場合、CPU アセンブリを取り外すときに抵抗を感じることがあります。 - キャリアの端に沿って CPU とヒートシンクをつかみ、CPU とヒートシンクを持ち上げてマザーボードから外します。
ステップ 3 に進みます。
<注意>
CPU アセンブリを持ち上げる際は、ヒートシンクフィンを曲げないようにしてください。また、CPU アセンブリを持ち上げるときに抵抗を感じる場合は、回転ワイヤが完全にロック解除位置にあることを確認します。
ステップ 2
CPU を取り外します。
- ＃2 プラスドライバを使用して、拡張ヒートシンクの 2 本のプラスネジを緩めます。
- T30 トルクスドライバを使用して、4 つのトルクス固定ナットを緩めます。
- 回転ワイヤを互いに向かって押し、ロック解除位置に移動します。
<注意>
回転ワイヤができるだけ内側にあることを確認します。完全にロック解除されると、回転ワイヤの下部が外れ、CPU アセンブリを取り外すことができます。回転ワイヤが完全にロック解除位置にない場合、CPU アセンブリを取り外すときに抵抗を感じることがあります。 - キャリアの端に沿って CPU とヒートシンクをつかみ、CPU とヒートシンクを持ち上げてマザーボードから外します。
ステップ 3 に進みます。
<注意>
CPU アセンブリを持ち上げる際は、ヒートシンクフィンを曲げないようにしてください。また、CPU アセンブリを持ち上げるときに抵抗を感じる場合は、回転ワイヤが完全にロック解除位置にあることを確認します。
ステップ 3
CPU アセンブリをゴム製マットまたはその他の静電気防止作業台の上に置きます。
CPU を作業面に置くときは、ヒートシンクのラベルを上に向けます。CPU アセンブリを上下逆に回転させないでください。
ステップ 4
CPU クリップを外し、TIM ブレーカーを使用して、CPU キャリアから CPU を取り外します。
- CPU アセンブリを上下逆にして、ヒートシンクが下を向くようにします。
この手順により、CPU 固定クリップにアクセスできるようになります。 - CPU キャリアのこの端にある CPU クリップを部分的に外すために、TIM ブレーカーを 90 度上向きにゆっくり持ち上げます。
- CPU キャリアに簡単にアクセスできるように、TIM ブレーカーを U 字型の固定クリップに下げます。
<注意>
TIM ブレーカーが固定クリップに完全に装着されていることを確認します。 - CPU キャリアの外側の端をゆっくりと引き上げ（2）、TIM ブレーカーの両端近くにある 2 番目の CPU クリップのペアを外します。
<注意>
CPU キャリアを曲げるときは注意してください。無理な力を加えると、CPU キャリアが損傷する可能性があります。CPU クリップを外すのに十分なだけキャリアを曲げます。CPU キャリアから外れるときを確認できるように、この手順の実行中にクリップを必ず確認してください。 - CPU キャリアの外側の端をゆっくりと引き上げ、TIM ブレーカーの反対側にある CPU クリップのペア（次の図の 3）を外します。
- CPU キャリアの短い端を持ち、まっすぐ持ち上げてヒートシンクから取り外します。
ステップ 5
CPU とキャリアを取り付け具に移動します。
- すべての CPU クリップが外れたら、キャリアをつかみ、CPU と CPU キャリアを持ち上げてヒートシンクから取り外します。
<注意>
キャリアと CPU がヒートシンクから持ち上がらない場合は、CPU クリップを再度外します。 - CPU とキャリアを裏返して、PRESS HERE という文字が見えるようにします。
- 固定具の支柱と CPU キャリアと固定具のピン 1 の位置を合わせます（次の図の 1）。
- CPU と CPU キャリアを固定具の上に下ろします。
ステップ 6
付属のクリーニングキット（UCSX-HSCK）を使用して、CPU、CPU キャリア、およびヒートシンクからすべてのサーマルインターフェイスバリア（サーマルグリス）を取り除きます。
<重要>
必ずシスコ提供のクリーニングキットのみを使用し、表面、隅、または隙間にサーマルグリスが残っていないことを確認してください。CPU、CPU キャリア、およびヒートシンクが完全に汚れていない必要があります。
③以下手順で、新しい CPU とヒートシンクを取り付けます。
※交換前に、CPU に刻印されている型番を確認し、交換前のものと同じであることを目視確認してください。
ステップ 1
CPU 取り付け具の PRESS というラベルが付いた端をつかみ、トレイから取り外し、CPU アセンブリを静電気防止用の作業台の上に置きます。
ステップ 2
新しい TIM を適用します。
<注意>
適切に冷却し、期待されるパフォーマンスを実現するために、ヒートシンクの CPU 側の表面に新しい TIM を塗布する必要があります。
- 新しいヒートシンクを取り付ける場合は、新しいヒートシンクには TIM が塗布されたパッドが付属しています。ステップ 4 に進みます。
- ヒートシンクを再利用する場合は、ヒートシンクから古い TIM を除去してから、付属のシリンジから新しい TIM を CPU 表面に塗布する必要があります。次のステップ a に進みます。
- ヒートシンク クリーニング キット（UCSX-HSCK=）およびスペアの CPU パッケージに同梱されているボトル #1 洗浄液をヒートシンクの古い TIM に塗布し、15 秒以上浸しておきます。
- ヒートシンク クリーニング キットに同梱されている柔らかい布を使用して、ヒートシンクからすべての TIM を拭き取ります。ヒートシンクの表面に傷をつけないように注意してください。
- ボトル #2 を使用してヒートシンクの底面を完全にきれいにして、ヒートシンクの取り付けを準備します。
- 新しい CPU（UCS-CPU-TIM=）に付属の TIM のシリンジを使用して、CPU の上部に 1.5 立方センチメートル (1.5ml) のサーマル インターフェイス マテリアルを貼り付けます。均一に覆うために、次の図に示すパターンを使用してください。
<注意>
CPU には正しいヒートシンクのみを使用してください。ヒートシンク UCSC-HSHP-240M6= は、GPU なしのサーバ用です。ヒートシンク UCSC-HSLP-M6= は、GPU がインストールされているサーバ用です。
ステップ 3
CPU 取り付け具にヒートシンクを取り付けます。
- ワイヤの脚がヒートシンクの取り付けを妨げないように、回転するワイヤがロックされていない位置にあることを確認します。
- ヒートシンクのフィンをつかみ、ヒートシンクのピン 1 の位置を CPU 取り付け具のピン 1 の位置に合わせ、ヒートシンクを CPU 取り付け具の上に下ろします。
ステップ 5
CPU アセンブリを CPU マザーボードソケットに取り付けます。
- 回転するワイヤ（次の図の 1）をロック解除位置に押して、取り付けを妨げないようにします。
- ヒートシンクのフィンをつかみ、ヒートシンクのピン 1 の位置を CPU ソケットのピン 1 の位置（次の図の 2）に合わせ、ヒートシンクを CPU ソケットに装着します。
- CPU アセンブリレベルを持ち、CPU ソケットに下ろします。
- CPU アセンブリを CPU ソケットに固定するために、回転するワイヤを互いに離します。
<注意>
トルクス ドライバを使用して固定ナットを締める前に、回転ワイヤを完全に閉じてください。 - 適切なオプションを選択して、CPU をソケットに固定します。
- ハイプロファイルヒートシンクを備えた CPU の場合は、T30 トルクスドライバを 12 インチポンドのトルクに設定し、4 個の固定ナットを締めて CPU をマザーボードに固定します（4）。
- ロープロファイルヒートシンクを備えた CPU の場合は、T30 トルクスドライバを 12 インチポンドのトルクに設定し、4 つの固定ナットを締めて CPU をマザーボードに固定します（3）。次に、トルクドライバを 6 インチポンドのトルクに設定し、拡張ヒートシンク用の 2 本のプラスネジを締めます（4）。
【交換後の確認手順】
- FE 作業
1. CIMC の GUI にアクセスし、[シャーシ] -> [インベントリ] -> [CPU] タブを確認します。交換したCPUが正常に認識されているかを確認します。
2. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、新しく Fault が発生していないことを確認します。
- お客様作業 (FE 作業後)
1. OS を起動し、動作に問題ないことを確認します。
【参考資料】
[C220M6]
(英) Cisco UCS C220 M6 Server Installation and Service Guide
(日) Cisco UCS C220 M6 サーバ設置およびサービス ガイド
[C240M6]
(英) Cisco UCS C240 M6 Server Installation and Service Guide
(日) Cisco UCS C240 M6 サーバ設置およびサービス ガイド
