[UCS C]CIMCのGUI画面でBIOSとCIMCのファームウェアアップグレードする方法

[jingjjin]

本ドキュメントはCIMCのGUI画面から、直接CIMCとBIOSのファームウェアバージョンをアップグレードする方法について説明しています。

まず、HUU ISOファイルからCIMCとBIOSアップグレード用のイメージファイルを抽出する必要があります。

HUU ISOファイルは下記URLからダウンロードできます。

Cisco Software Download
https://software.cisco.com/download/

2024年2月5日追記
本情報は、記事が作成された2019年の情報を基に書かれております。HUU ISO ファイルの構造が、リリース時期によって変わっているので、以下の記事も参照してください。
[UCS C] HUU ISO ファイルの構造と firmware 抽出方法

【イメージファイル抽出方法--HUUバージョンが3.0.3c以前の場合】

HUU ISOファイルを解凍すると「firmware.squashfs」ファイルがあります。

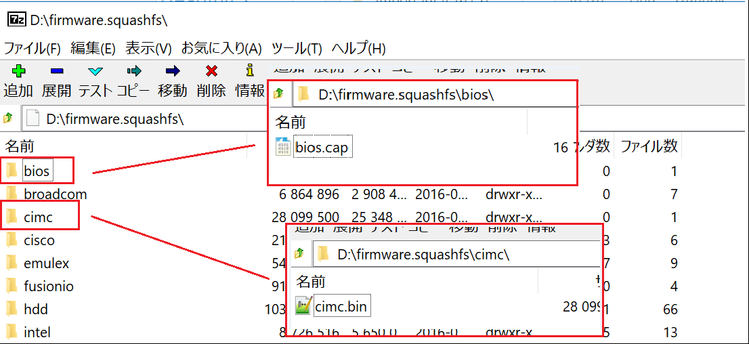

該当ファイルを7-Zip等の解凍ソフトで開くと、CIMCとBIOSのイメージファイルを格納したフォルダが確認できます。

BIOSのイメージファイル名：bios.cap

CIMCのイメージファイル名：cimc.bin

※2.0系のHUU ISOファイルはZIPファイル(例：C220-2.0.13n.zip)も含まれているため、ZIPファイルを解凍すればイメージファイルも入手できます。

【イメージファイル抽出方法--HUUバージョンが3.0.3c以降の場合】

HUUのバージョンが3.0.3c以降の場合、Linuxサーバを用いてイメージファイルを抽出する必要があります。

1.HUU ISOファイルを解凍して、「GETFW」フォルダに入ります。

2.「GETFW」配下の「getfw」ファイルとHUU ISOファイルをffftp等のツールでLinuxサーバに格納します。

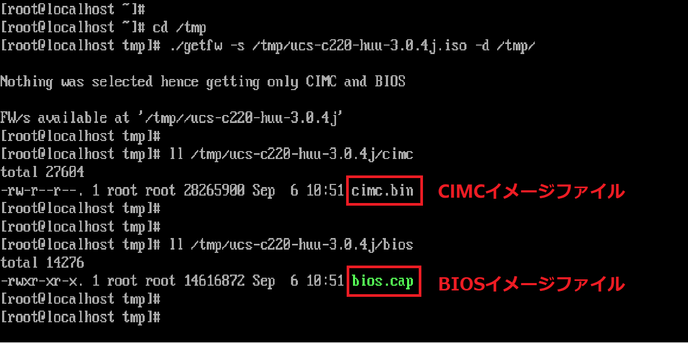

3.ファイルが格納されたLinuxサーバにログインして以下のコマンドを実行します。

　※以下のコマンドは「getfw」ファイルと「ucs-c220m4-huu-3.0.4j.iso」ISOファイルをLinuxサーバの/tmpディレクトリに格納した場合の例です。

　　

　　1)　cd /tmp

　　2)　./getfw -s /tmp/ucs-c220m4-huu-3.0.4j.iso -d /tmp

4.上記のコマンドを実行した後、/tmp/ucs-c220m4-huu-3.0.4j配下に「bios」と「cimc」というディレクトリが作成されます。

　BIOSとCIMCイメージファイルはそれぞれのディレクトリに格納されます。

5.作成したイメージファイルをローカルPCに保存します。

【アップグレード方法--M4サーバ CIMCバージョンが3.0以前の場合＆M3サーバ】

1.CIMCにログイン⇒Admin⇒Firmware Managementの順でクリックします。

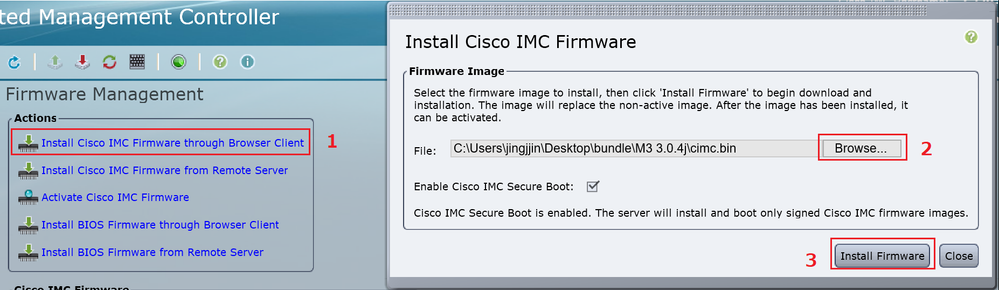

2.右ペインの「Install Cisco IMC Firmware through Browser 」クリックします。

3.ポップアップ画面の「Browse」をクリックし、CIMCイメージファイルを指定した後、「Install Firmware」をクリックします。

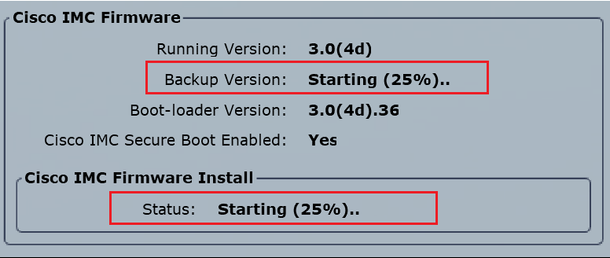

4.以下のように進捗が表示されます。

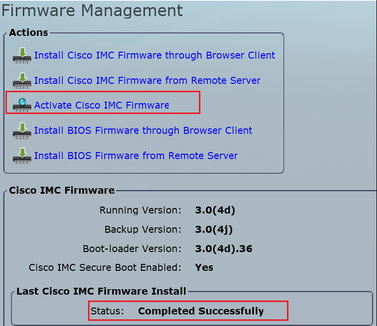

5.正常に終了したら、「Activate Cisco IMC Firmware」をクリックします。

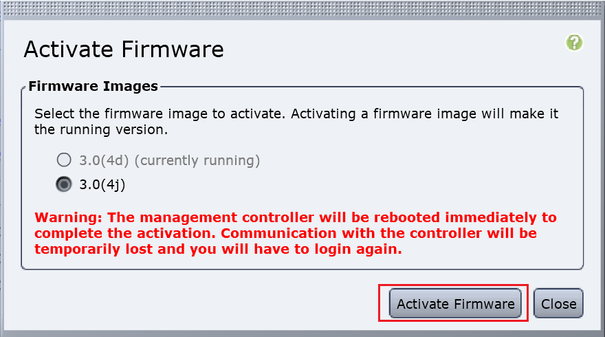

6.ポップアップ画面の「Activate Firmware」をクリックします。

　※CIMCがリブートしますので、再度ログインする必要があります。

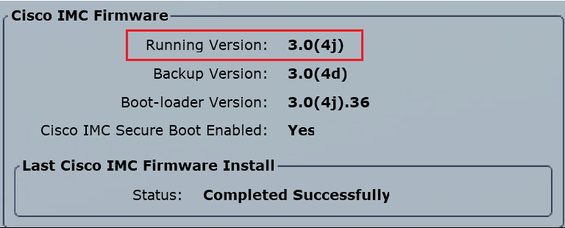

7.CIMCに再度ログインして、バージョンがアップグレードされていることを確認します。

8.引き続きBIOSのバージョンをアップグレードします。

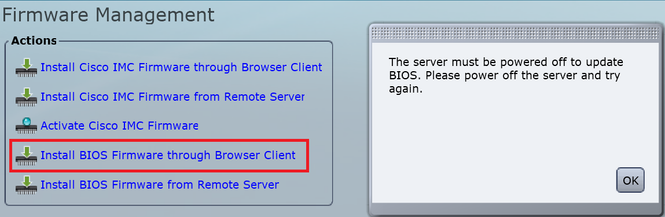

　「Install BIOS Firmware through Browser Client」をクリックします。

　BIOSのアップグレードはサーバを再起動して適用する必要があるため、稼働中のサーバだと下図のようにサーバのシャットダウンが要求されますので、一旦サーバをシャットダウンします。

　

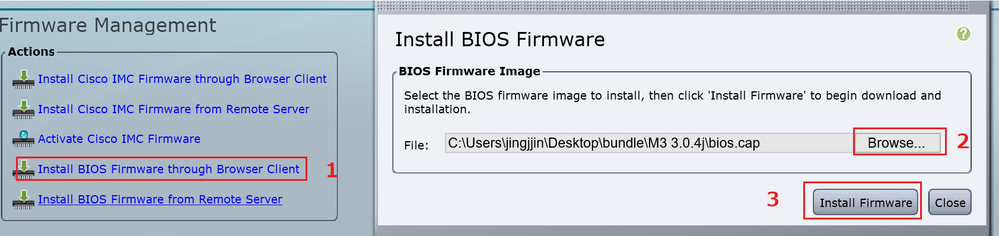

9.ポップアップ画面の「Browse」をクリックして、BIOSイメージファイルを指定した後、「Install Firmware」をクリックします。

10.以下のように進捗が表示されます。

11.Completed Successfullyと表示されたら、BIOSのアップグレードも完了です。

【アップグレード方法--M4サーバ CIMCバージョンが3.0以降の場合＆M5サーバ】

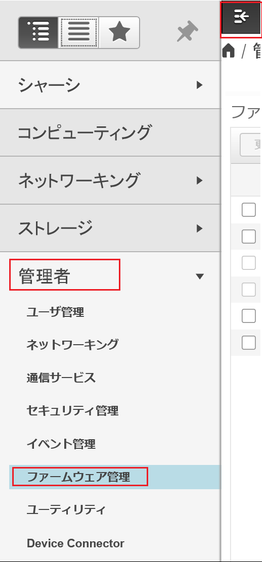

1.CIMCにログイン⇒トグルナビゲーション⇒管理者⇒ファームウェア管理の順でクリックします。

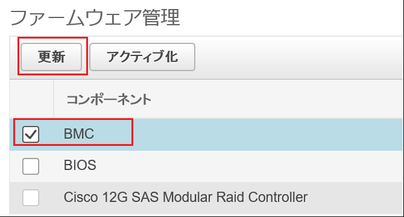

2.右ペインのBMCを選択して「更新」をクリックします。

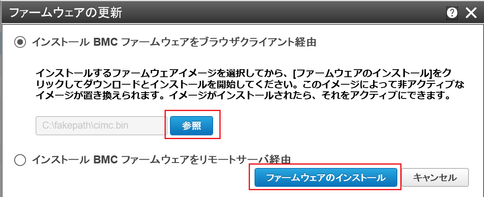

3.ポップアップ画面の「参照」をクリックして、CIMCイメージファイルを指定した後、「ファームウェアのインストール」をクリックします。

4.以下のように進捗が表示されます。

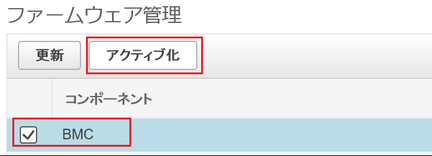

5.正常に終了したら、再度BMCを選択して「アクティブ化」をクリックします。

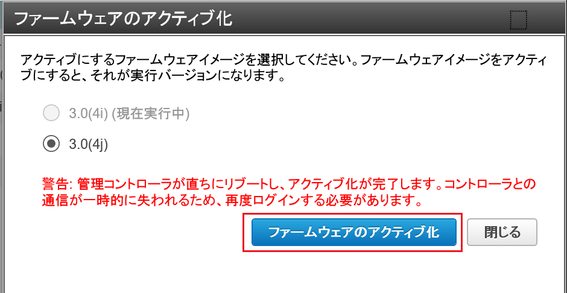

6.ポップアップ画面の「ファームウェアアクティブ化」をクリックします。

　※CIMCがリブートしますので、再度ログインする必要があります。

7.CIMCに再度ログインして、バージョンがアップグレードされていることを確認します。

8.上記の手順通り、BIOS側もアップグレードします。

　※BIOSアップグレード後、サーバを再起動して適用する必要があります。
