UCS C-Series HUU によるアップグレード方法 (M6 サーバ)

[jingjjin]

本ドキュメントでは HUU を用いてM6 サーバの Cisco IMC (CIMC) ファームウェアをアップグレードする方法をご紹介します。

【準備】
アップグレードを行う前にダウンロードサイトより HUU をダウンロードしておきます。
https://software.cisco.com/download/home

1. CIMC から KVM を起動

1-1) ISO イメージをローカルディレクトリに保存します。
1-2) ブラウザを使用して、アップグレードするサーバ上の CIMC GUI ソフトウェアに接続します。
1-3) 念のため、アップグレードする前のバージョンをメモします。

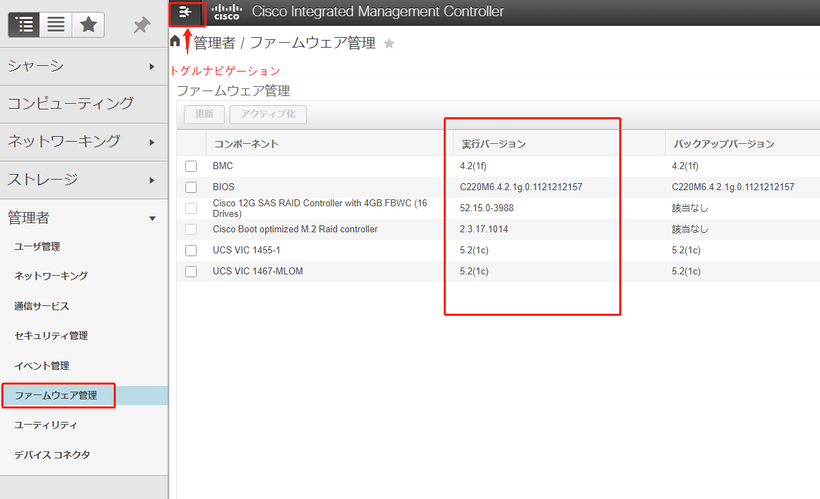

左上のトグルナビゲーションボタンをクリックし、[管理者] - [ファームウェア管理] の順番でクリックします。

 

1-4) 画面右上の [vKVM の起動] をクリックして、KVM コンソールを起動します。

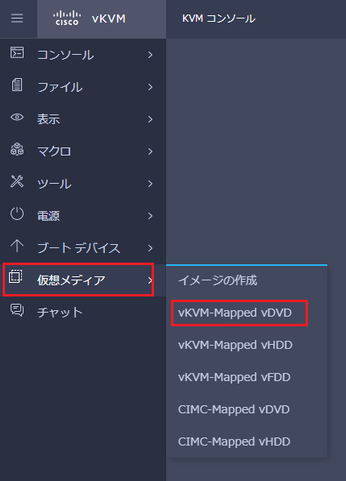

1-5) KVM コンソールの [仮想メディア] タブをクリックし、[vKVM-Mapped vDVD] をクリックします。

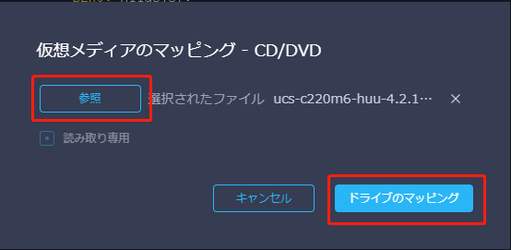

1-6) ポップアップ画面の [参照] をクリックし、ローカルに保存済みの HUU の iso ファイルを選択し、[ドライブのマッピング] をクリックします。

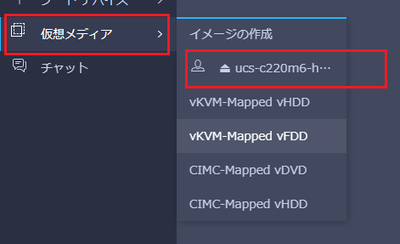

1-7) [仮想メディア] タブをクリックし、 該当の HUU の iso ファイルがマッピングされていることを確認します。

 

2.HUU の起動

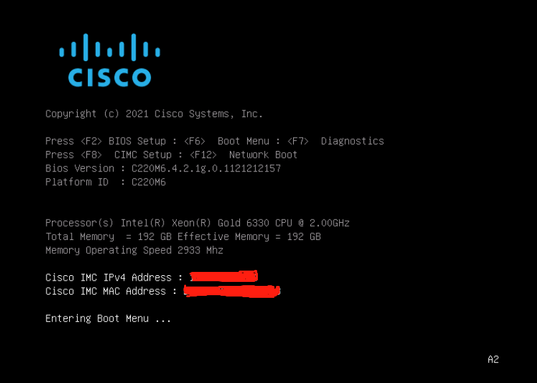

2-1) サーバを再起動し、KVM コンソール上でブート中に F6 (Boot Menu) を押し、boot menu を表示します。

 

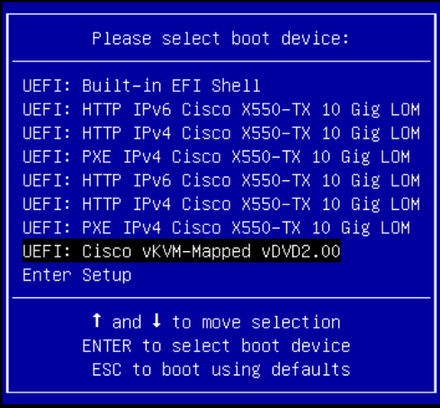

2-2) ブートメニューから iso イメージがマウントされている [Cisco vKVM-Mapped vDVD] を選択します。

2-3) HUU が起動します。
HUU 起動時に、ファームウェアの展開及びサーバに搭載されているコンポーネントのチェックを行うため、HUU が起動するまで暫く時間がかかります。

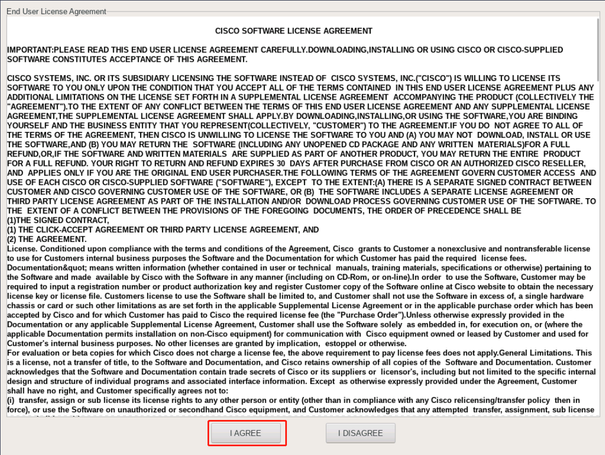

HUU 起動完了後、Cisco End User License Agreement （EULA） が表示されるので [I AGREE] をクリックしてライセンス契約書に同意します。

3. ファームウェアのアップグレード

3-1) サーバ全体のファームウェアを更新する際には、必ず [Update & Activate All] を選択し、搭載されている全てのコンポーネントのファームウェアを更新します。
個別にファームウェアをアップグレードすると（例：BIOS のみアップグレードする）、サーバが起動しなくなる可能性があるためご注意下さい。

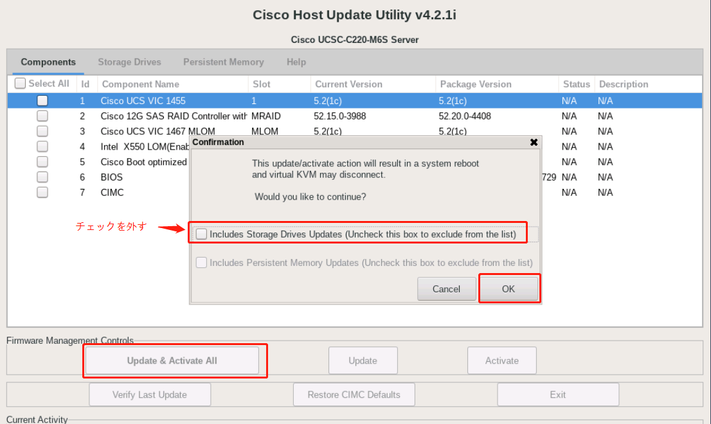

ディスクのファームウェアは特別な理由がない限り、アップグレードする必要はないため、[Includes Storage Drives Updates] のチェックを外して、[OK] をクリックします。

 

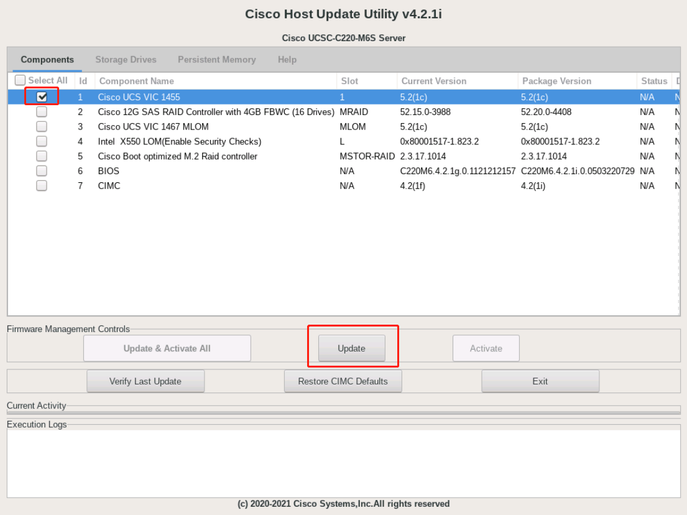

3-2) サーバの部品を交換した直後は、必要なコンポーネントのみを選択し、チェックを入れて [Update] をクリックしてください。
（例：VIC カードの交換を実施した場合には、 VIC カードのみにチェックをつけます。）

 

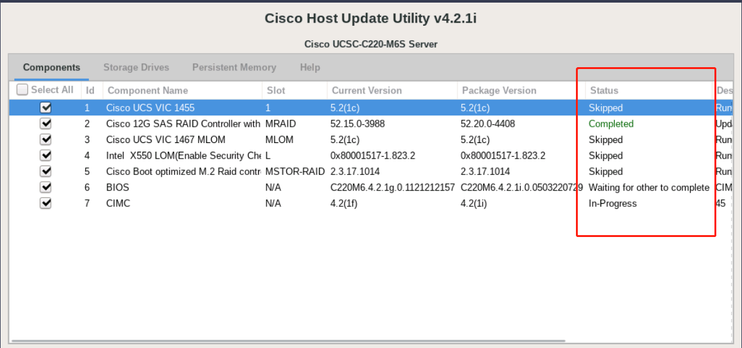

3-3) アップグレードが開始されるとステータスが [Status] カラムに表示されます。

 

各ステータスの意味は以下となります。
- Waiting for other to complete
  他のコンポーネントの Update 完了を待っている状況です。
- IN PROGRESS
  現在 Update を実施中です。

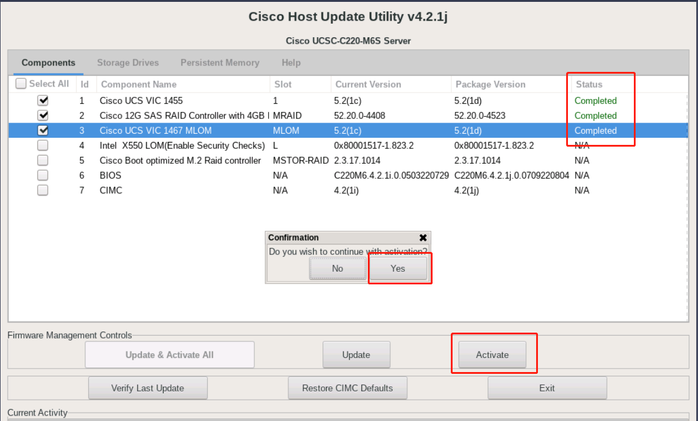

- Completed
  Update が完了しています。引き続き Activate する必要があります。
- SKIPPED
  アップグレード対象ではないためアップグレードが実施されませんでした。
  Current Version と Package Version が同じ場合はこのステータスになります。

3-4) [Update & Activate All] を選択し、CIMC 及び BIOS が更新された場合は CIMC 及びサーバ本体で再起動が発生します。これに伴い、以下の事象が発生しますが、これは期待通りの動作となります。
- KVM コンソールが切断されます。
- CIMC がダウンし、再度 CIMC GUI 画面にログインする必要があります。

3-5) サーバの部品交換等で、特定のコンポーネントを更新した場合は、引き続き Activate する必要があります。

 

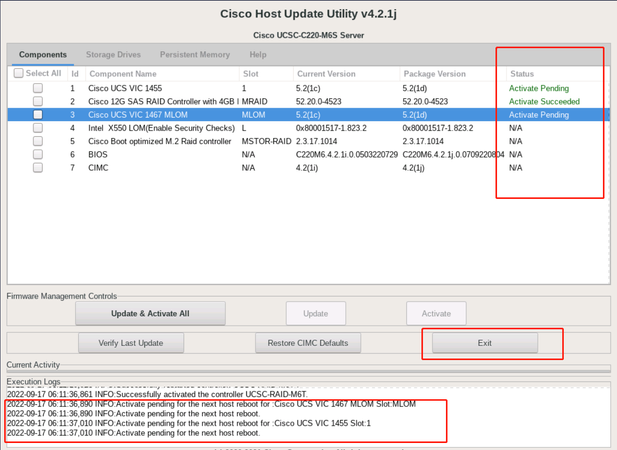

3-6) Activate 実行後、サーバを再起動せずに Activate が完了できるコンポーネントは [Activate Successed] と表示されます。
次のサーバ再起動で Activate を完了させる必要があるコンポーネントは [Activate Pending] と表示されます。
Activate 動作中にグレーアウトになった [Exit] ボタンがクリックできるようになりましたら、アップグレード作業が完了していることを意味しますので、[Exit] をクリックしてサーバを再起動させます。

4. アップグレード後の確認作業

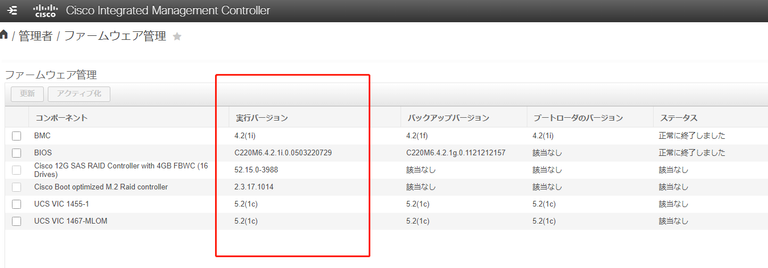

サーバ再起動が完了しましたら、CIMC にログイン後、[ファームウェア管理]  から各コンポーネントのバージョンがアップグレード先のバージョンと一致する事を確認してください。
左上のトグルナビゲーション ボタンをクリックし、[管理者] - [ファームウェア管理] の順番でクリックします。
