vAPIC デプロイメントガイド概要編

[tonozaki]

Cisco APICリリース6.0(2)より、クラスタ内のすべてのAPICを仮想APICとするクラスタを展開することができます。VMware CenterのOVFテンプレートを使用してESXiホスト上の仮想APICをデプロイできます。このドキュメントでは、ESXiを使用した仮想APICのデプロイの詳細を説明します。

Deployment model：
　物理APICコントローラと同様に、2パターンの展開を選ぶことができます。

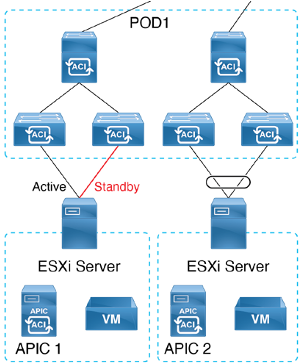

• L2接続モード
  ESXiはACIファブリックのリーフスイッチに直接接続されています。レイヤ 2 モードで
  APIC をホストする ESXi ホストは、アクティブ-アクティブまたはアクティブ-スタンバイ モードで接続することができます。
  ただし、APIC1をホストするESXiホストは、アクティブ・スタンバイ・モードのみを使用する必要があります。

　　　　　

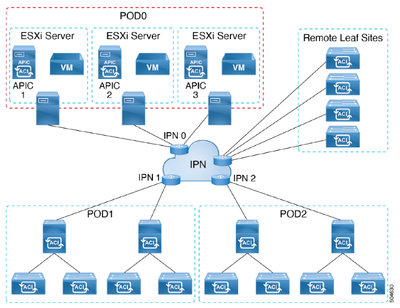

• L3接続モード
  ESXiは、外部ネットワーク経由で ACI ファブリックにリモート接続されます。

　　　

仮想版APICのRequirement：

• CPU 16 vCPU of 3 GHz or Higher
• Memory 96 GB of RAM
• Disk 1: SSD or NVMe – 120GB (root disk)
• Disk 2: SSD or NVMe – 360GB (empty data disk)
• I/O latency of 20ms Storage
• Two Interfaces.
  - OOB 1Gbps or higher
  - Infra / Inband 10Gbps or higher
• Latency tolerance between virtual APICs is up to 50 ms.

制限事項：

• ファブリックスイッチは、ACIリリース6.0(2)以降である必要があります。
• 混合モードはサポートされていません。つまり、各クラスタのAPICはすべて同じタイプ（L2接続またはL3接続）である必要があります。
• ESXi上のVirtualAPICは、物理APICとクラスタを形成できません。
• ESXi上のVirtual APICを展開する前に、すべてのESXiホストのクロックがNTPを使って同期していることを確認してください。
• Standby APICは。サポートしません。
• ESXiを使用して仮想APIC（リリース6.0(2)）をデプロイした後、CiscoAPICリリース6.0(2)よりも前のリリースにダウングレードできません。
• クラスタとファブリックのセキュリティは、自己署名証明書を使用して提供されます。
• プレパッケージアプリのみをサポートします。

次回：L2接続モードのインストールガイドです
