Hirofumi Nonose
Cisco Employee
Cisco Employee





はじめに

本ドキュメントでは、ACL ロギング、ACL 統計情報の動作を検証結果を踏まえた動作について解説します。

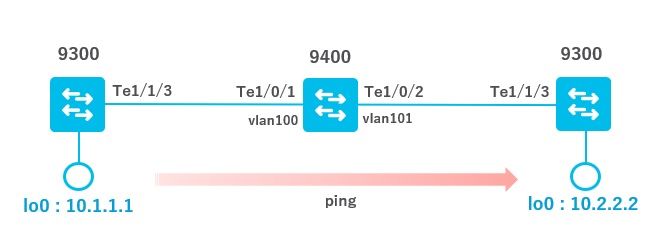

本検証は、以下の環境下にて、C9407R Version 17.3.4 のバージョンを使用し検証を実施しています。






ACL ロギング

標準 IP アクセス リストのロギング機能は、標準 IP アクセス リストによって許可または拒否されるパケットに関するメッセージをロギングする機能を提供します。
アクセス リストに一致するパケットによって、デバイス コンソールに送信されるパケットに関する情報ロギング メッセージが生成されます。

Configuration

(config)#access-list 100 permit ip host 10.1.1.1 host 10.2.2.2 log



ロギングメッセージ

*Jul 27 04:57:00.430: %SEC-6-IPACCESSLOGDP: list 100 denied icmp 10.1.1.1 -> 10.2.2.2 (8/0), 1 packet



特徴

  • ACL ロギングは、SVI で使用するL3 インターフェース、もしくは、ルーテッドインターフェースのみでサポートされます
  • コントロールプレーンから生成されたパケットに対し、Egress 方向のACL ログはサポートしていません
  • ルーティングはハードウェアで、ロギングは、ソフトウェアで行われるため、ACL にマッチするパケットが多い場合、ハードウェア処理の処理速度に追いつけず、すべてのパケットのログを残せない場合があります
  • 最初のパケットは、ログメッセージをすぐに表示し、それ以降は、 5分間隔で表示、ロギングされます





ACL Statistics(統計情報)

show ip access-lists ログ

#show ip access-lists
Extended IP access list 100
20 deny ip host 10.1.1.1 host 10.2.2.2 log (5 matches)



特徴

  • ACE 単位ではなく、集約レベルで収集します
  • ACE やACL の統計情報ごとに許可する機能はありません
  • Deny、Log、CPU転送パケットなどの統計情報を収集します
  • log キーワードが設定されていない場合、Ingress 方向の deny ACL のみ( x matches)の統計情報を収集します
  • MAC、IPv4、IPv6パケットの統計情報は個別に収集されます
  •  " show platform software fed switch active acl counters hardware "にて、集約されたハードウェアマッチの統計情報を表示します

Ingress 方向のdeny ACL 設定時のハードウェアマッチカウンターログ
#show platform software fed active acl counters hardware
=========== Cumulative Stats Across All Asics ===========
Unknown Stat Counter (0x49000001): 1460 frames
Ingress IPv4 Forward (0x8d000003): 673 frames
Ingress IPv4 Forward from CPU (0xc2000004): 0 frames
Ingress IPv4 PACL Drop (0x77000005): 0 frames
Ingress IPv4 VACL Drop (0x23000006): 0 frames
Ingress IPv4 RACL Drop (0xed000007): 5 frames
Ingress IPv4 GACL Drop (0x92000008): 0 frames
Ingress IPv4 RACL Drop and Log (0x93000009): 0 frames
Ingress IPv4 VACL Drop and Log (0x6100000a): 0 frames
(snip)

ACL 統計情報のクリア
  • ソフトウェアマッチカウンターのクリア
clear ip access-list counters {access-list-number | access-list-name}
  • ハードウェアマッチカウンターのクリア
clear platform software fed active acl counters hardware

debug による動作の確認(debug ip packet details)
*Jul 22 02:09:35.536: FIBipv4-packet-proc: route packet from Vlan100 src 10.1.1.1 dst 10.2.2.2
*Jul 22 02:09:35.536: FIBfwd-proc: packet routed by adj to Vlan101 192.168.20.2
*Jul 22 02:09:35.537: FIBipv4-packet-proc: packet routing succeeded
*Jul 22 02:09:35.537: IP: tableid=0, s=10.1.1.1 (Vlan100), d=10.2.2.2 (Vlan101) nexthop=192.168.20.2, routed via FIB
*Jul 22 02:09:35.537: FIBipv4-packet-proc: route packet from (local) src 192.168.10.1 dst 10.1.1.1
*Jul 22 02:09:35.537: FIBfwd-proc: packet routed by adj to Vlan100 192.168.10.2
*Jul 22 02:09:35.537: FIBipv4-packet-proc: packet routing succeeded
*Jul 22 02:09:35.537: IP: tableid=0, s=192.168.10.1 (local), d=10.1.1.1 (Vlan100) nexthop=192.168.10.2, routed via FIB
*Jul 22 02:09:35.537: IP: s=192.168.10.1 (local), d=10.1.1.1 (Vlan100), len 56, sending
*Jul 22 02:09:35.537: ICMP type=3, code=1
※ACL にてフィルタされている場合は、ICMP Type 3 Code 13 (admin prohibited) を返します。
