SD-WAN : admin-tech の取得

[Ryota Takao]

• はじめに
• vManage の GUI から各機器の admin-tech を取得
• CLI から admin-tech を取得 : vManage/vBond/vSmart/vEdge
• CLI から admin-tech を取得 : cEdge
• 参考情報



はじめに

このドキュメントでは Cisco SD-WAN の機器で admin-tech を取得する方法を示します。
admin-tech は解析のために様々なコマンドをまとめて取得するものです。
Service Request Open 時には必ず admin-tech を取得した上でお問い合わせください。

vManage の GUI から各機器の admin-tech を取得

vManage の GUI から各機器の admin-tech を取得することが可能です。
手順は以下の通りです。

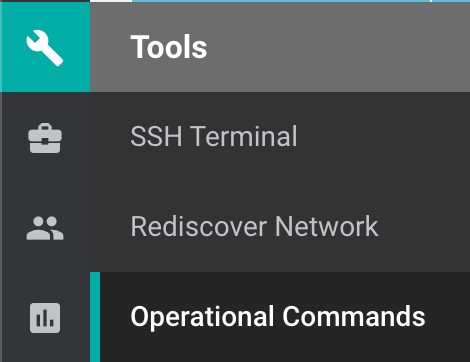

Step 1 : vManage の GUI にアクセスし Tools > Operational Commands を選択

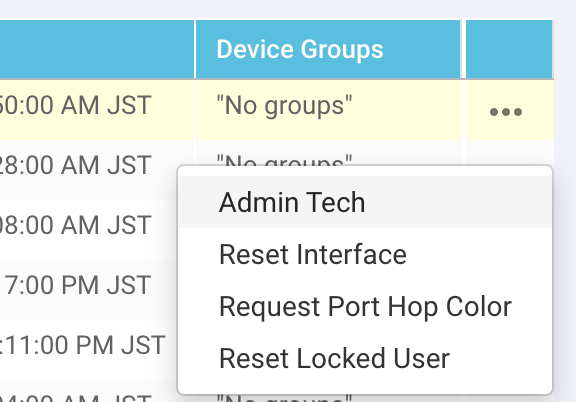

Step 2 : admin-tech を取得したい機器の一番右側の「…」をクリック > Admin Tech をクリック

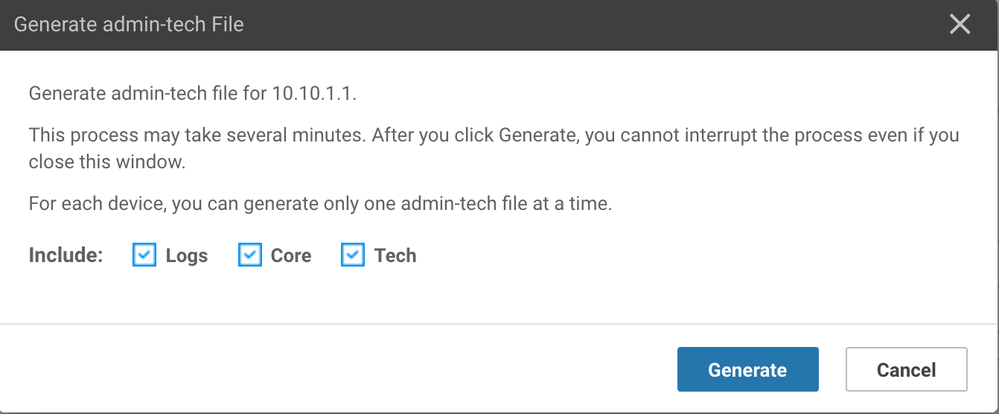

Step 3 : Logs, Core, Tech にチェックをつけて Generate
＊Core については再起動が発生するような事象が発生していなければチェックをつけなくてもかまいません。

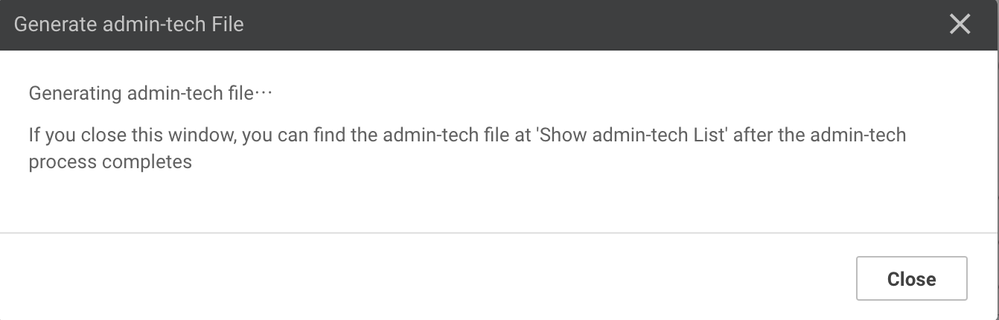

Step 4 : Close をクリック

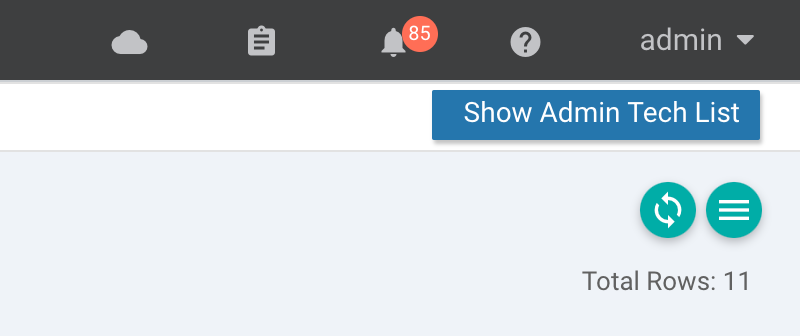

Step 5 : 画面右上の Show Admin Tech List をクリック

Step 6 : admin-tech のリストが表示されるのでダウンロードしたい admin-tech を選択してダウンロード

CLI から admin-tech を取得 : vManage/vBond/vSmart/vEdge

各機器の admin-tech は vManage からご取得頂いた方が簡単だと思いますが、何らかの理由で vManage にアクセスできない際などには、代わりに各機器に Console/SSH でアクセスして CLI で admin tech を取得してください。

Step 1 : request admin-tech を実行して admin-tech を生成

vedge# request admin-tech
Requested admin-tech initiated.
Created admin-tech file '/home/admin/20200414-095146-admin-tech.tar.gz'
vedge#

Step 2 : request upload コマンドにて生成した admin-tech ファイルをアップロード
以下は vpn 512 の先にある FTP Server に admin-tech をアップロードする例です。

vedge# request upload vpn 512 ftp://username:password@ftp_server_ip/20200414-095146-admin-tech.tar.gz 20200414-095146-admin-tech.tar.gz
vedge#

CLI から admin-tech を取得 : cEdge

各機器の admin-tech は vManage からご取得頂いた方が簡単だと思いますが、何らかの理由で vManage にアクセスできない際などには、代わりに各機器に Console/SSH でアクセスして CLI で admin tech を取得してください。

Step 1 : request platform software sdwan admin-tech を実行し admin-tech を生成

cedge#request platform software sdwan admin-tech
Requested admin-tech initiated.
Created admin-tech file '/home/vmanage-admin/20200414-034203-admin-tech.tar.gz'
IOS filename::  'bootflash:vmanage-admin/20200414-034203-admin-tech.tar.gz'

cedge#

Step 2 : copy コマンドにて生成した admin-tech ファイルをアップロード
以下は vrf Mgmt-intf の先にある TFTP Server に admin-tech をアップロードする例です。

cedge#copy bootflash:vmanage-admin/20200414-034203-admin-tech.tar.gz tftp: vrf Mgmt-intf
Address or name of remote host []? tftp_sever_ip
Destination filename [20200414-034203-admin-tech.tar.gz]?
!!!!!!!!!!!!!!!!!!!!!!!!!
6079106 bytes copied in 7.936 secs (766016 bytes/sec)
cedge#

参考情報

request admin-tech

[jiro.tobimasu]

お世話になっております。

cEdgeで問題が発生した場合ですが、admin-techとshow techを合わせて取得するほうがよいでしょうか。

それとも、admin-techを取得すれば show techの内容も網羅していてadmin-techのみの取得でも構わないのでしょうか。

ご確認の程よろしくお願いいたします。

[Ryota Takao]

admin-tech には show tech も含まれているため show tech の取得は不要となります。
admin-tech 内の /var/tech/ios のファイルが show tech のファイルとなります。
