CMX のサーバ証明書の有効期限の確認と更新手順

[Kunitaka Matsumura]

• はじめに
• 証明書の有効期限の確認方法 (GUI)
• 証明書の有効期限の確認方法 (CLI)
• サーバ証明書が有効期限切れとなった場合
• 自己証明書の更新手順

はじめに

本ドキュメントでは、Cisco Connected Mobile Experiences (CMX) で利用されているサーバ証明書 (自己証明書)の有効期限の確認方法と、その更新手順について紹介しています。

なお動作については以下の環境で確認をしています。
* 10.6.2 (仮想版アプライアンス)

証明書の有効期限の確認方法 (GUI)

CMX に GUI でアクセスした際に、ブラウザ上から証明書の内容を確認します。
※ Firefox 112.0.2 での動作例です

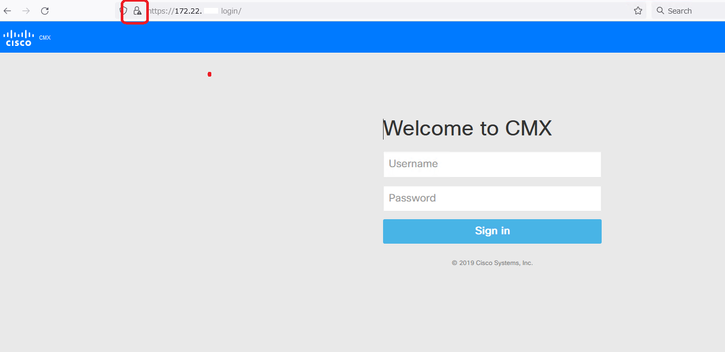

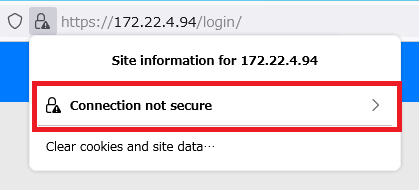

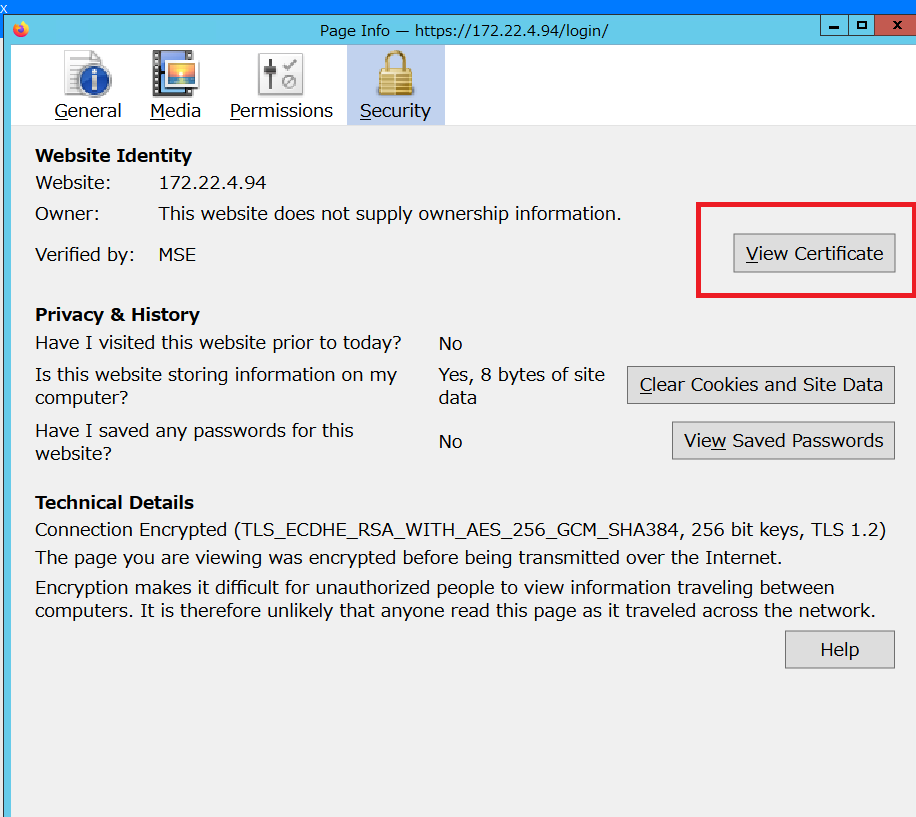

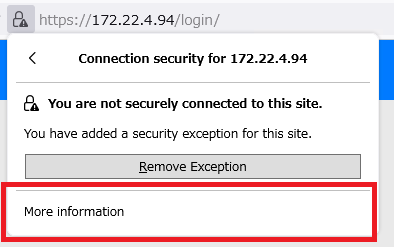

CMX に GUI アクセスし URL に表示されているアイコンから証明書の情報が確認できます。

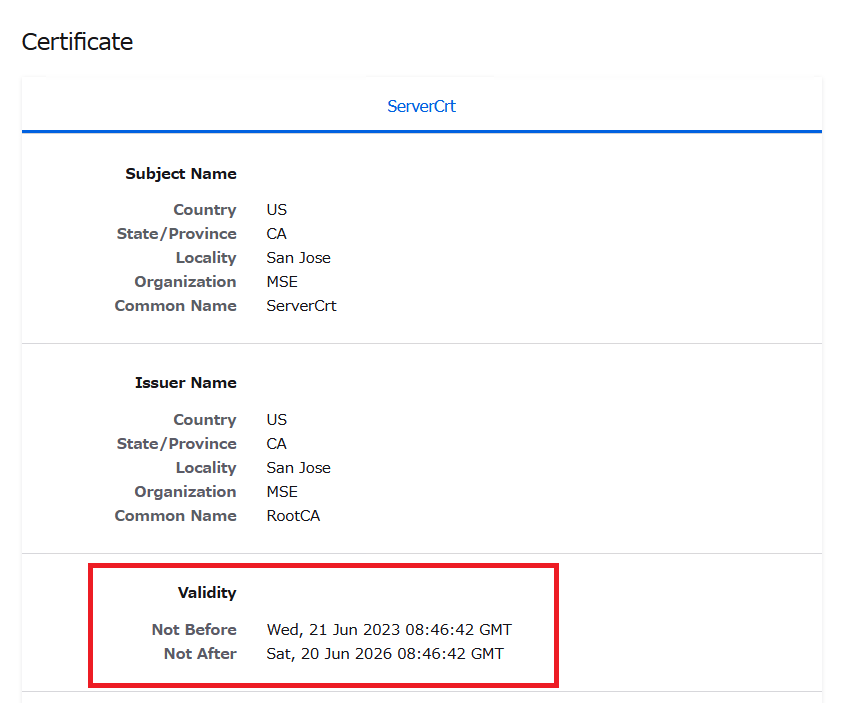

 証明書の情報の Validity より有効期限が確認できます。

証明書の有効期限の確認方法 (CLI)

CMX の CLI より以下のコマンドでも確認できます。

[cmxadmin@kumatsum-cmx106-94 ~]$ cmxctl config certs show

Certificate details

************************* Certificate Listing ********************

(省略)

====================================================================
************************* Server Certificate *********************
====================================================================

Certificate:
Data:
Version: 3 (0x2)
Serial Number: 1687337202 (0x6492b8f2)
Signature Algorithm: sha256WithRSAEncryption
Issuer: C=US, ST=CA, L=San Jose, O=MSE, CN=RootCA
Validity
Not Before: Jun 21 08:46:42 2023 GMT
Not After : Jun 20 08:46:42 2026 GMT
Subject: C=US, ST=CA, L=San Jose, O=MSE, CN=ServerCrt
Subject Public Key Info:

サーバ証明書が有効期限切れとなった場合

証明書の有効期限が切れてしまうと CMX への GUI アクセスが不可となったり、関連するプロセスが以下のように停止してしまうことがあります。

[cmxadmin@kumatsum-cmx106-94 ~]$ cmxctl status
Done
The nodeagent service is currently running with PID: 1431
+--------------------+---------------+---------+----------------+
| Host | Service | Status | Uptime (HH:mm) |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Analytics | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6378 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6379 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6380 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6381 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6382 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6383 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6384 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cache_6385 | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Cassandra | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Confd | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Configuration | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Connect | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Consul | Running | 5 days, 05:39 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Database | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Gateway | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Haproxy | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Hyperlocation | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Influxdb | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Iodocs | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Location | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Matlabengine | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Metrics | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Nmsplb | Crashed | |
+--------------------+---------------+---------+----------------+
| kumatsum-cmx106-94 | Qlesspyworker | Running | 5 days, 05:38 |
+--------------------+---------------+---------+----------------+

自己証明書の更新手順

  以下のコマンドで自己証明書を再生成し、サービスの再起動を実施します。

cmxctl config certs clear << 既存の証明書を削除します
cmxctl config certs installnewcerts << 新しい証明書を生成します

cmxctl stop -a << サービスの停止
cmxctl start -a << サービスの起動
