WLC3504 3口4口 poe使用疑惑？？？直接使用不行

[weihunter]

本帖最后由 weihunter 于 2019-11-25 11:54 编辑

当前环境
WLC 3504
软件版本 8.5.151.0
部署模式 FlexConnect模式DHCP服务器是一台win server（分配AP、以及客户端IP）
控制器1口连接交换机，交换机接口配置了native vlan，并放行了指定的wifi网段vlan（vlan45 为控制器和AP使用网段）
下面这是交换机配置
interface GigabitEthernet1/0/2
switchport trunk native vlan 45
switchport trunk allowed vlan 45,210,220,250
switchport mode trunk


现在的情况是拿一个AP直接连接3504的第3口，AP当前是注册到控制器了，实测也有广播ssid信号处来，但是就是不能正常获取ip
其他ap通过poe交换机连接的都正常，通过poe交换机连接的ap端口配置如下


switchport trunk allowed vlan 45,210,220,230,240,250
switchport trunk native vlan 45
switchport mode trunk
所以我在考虑问题点，是否是这里？如果直连WLC的AP，是否需要也做相关设置？

[Tony Luo]

AP直接连接3504的第3口，好像只能用3504自带的DHCP分配IP

[weihunter]

housecall 发表于 2019-10-31 22:37
AP直接连接3504的第3口，好像只能用3504自带的DHCP分配IP

啊，意思是还得再WLC上面做DHCP服务器？我已经用win server做了dhcp了

[weihunter]

UP UP UPUP UP UPUP UP UPUP UP UPUP UP UP

[Rockyw]

DHCP服务中继做了没有 ？

[HaifengLi]

有没有拓扑图和debug client log

[weihunter]

Rocky 发表于 2019-11-8 23:30
DHCP服务中继做了没有 ？

指的是什么配置呢？option那个？已经找到AP，也注册得到WLC哦

[weihunter]

haifeli 发表于 2019-11-9 11:39
有没有拓扑图和debug client log

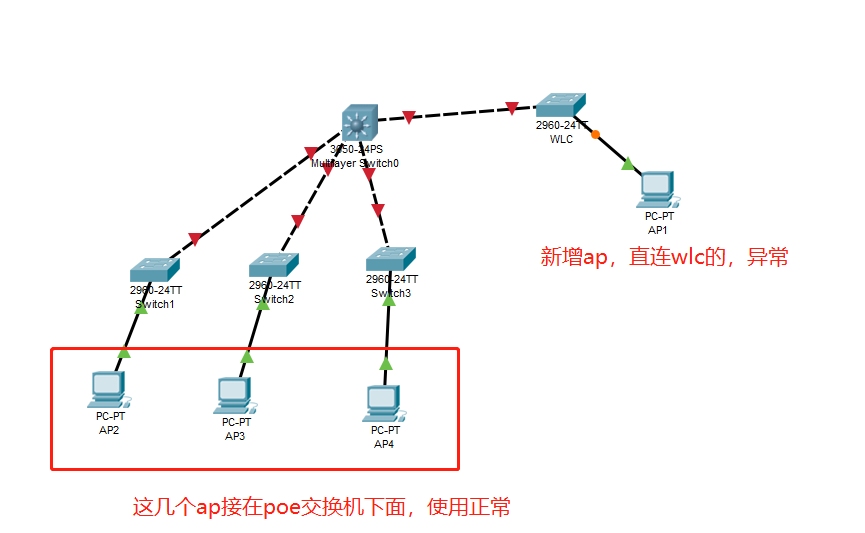

图已经上传了哈，debug client log怎么查看？

[Rockyw]

weihunter 发表于 2019-11-25 11:45
指的是什么配置呢？option那个？已经找到AP，也注册得到WLC哦

就是转发DHCP请求和响应的服务

[weihunter]

Rocky 发表于 2019-11-25 22:16
就是转发DHCP请求和响应的服务

interface Vlan220
description metting_wifi
ip address 10.10.20.254 255.255.255.0
ip helper-address 192.168.1.184
请问你指的是vlan下的ip helper-address这个配置？

[Rockyw]

weihunter 发表于 2020-1-2 15:03
interface Vlan220
description metting_wifi
ip address 10.10.20.254 255.255.255.0

是的，配置了也没反应吗？试试抓包看看。

[guomizha]

你不会用的FlexConnect Local switching吧？
既然你直连AP 到 WLC 那么数据转发肯定是在WLC做Central switching， 那么你应该把直连的AP mode 改成Local mode。

[weihunter]

guomizha 发表于 2020-1-14 23:18
你不会用的FlexConnect Local switching吧？
既然你直连AP 到 WLC 那么数据转发肯定是在WLC做Central swi ...

我总的部署是flexconnect模式，之前有把直连的AP改成local模式，好像还是有问题，现在我临时拿了POE电源，然后接在交换机上面，解决了，谢谢大佬

[guomizha]

weihunter 发表于 2020-1-18 10:32
我总的部署是flexconnect模式，之前有把直连的AP改成local模式，好像还是有问题，现在我临时拿了POE电源 ...

我测试没问题，AP 会落在 WLC的management vlan 拿到地址注册到WLC. 无线用户 根据SSID 配置 从 WLC的distribution port出去。
