O OSPF (Open Shortest Path First) é um protocolo de roteamento interno que utiliza áreas para otimizar o tráfego e minimizar o consumo de recursos. As áreas permitem segmentar a rede em blocos menores e mais gerenciáveis, e uma delas, a Área Backbone (Área 0), desempenha um papel crucial na interconexão entre diferentes áreas.



Contudo, em certas circunstâncias, nem todos os roteadores que fazem parte de outras áreas estão diretamente conectados à área 0. É aqui que o OSPF Virtual Link se torna necessário.

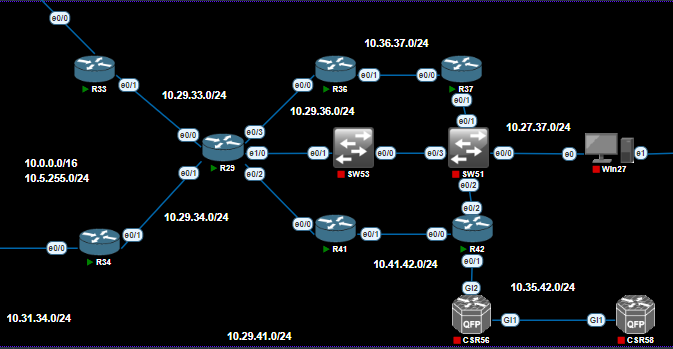

Neste artigo, vamos explorar a função e a configuração do OSPF Virtual Link com base na topologia acima:

R29, R33, e R34 fazem parte da Área 0.
R29 estabelece adjacências com R36 e R41 na Área 1.
R36 e R41 formam adjacências com R37 e R42 na Área 2.



Contudo, a Área 2 não tem conexão direta com a Área 0, o que impede o roteamento adequado entre áreas. Para resolver essa situação, o Virtual Link é utilizado para criar uma conexão lógica entre a Área 0 e a Área 2 através de uma área de trânsito (neste caso, a Área 1).



No cenário da topologia, R29 é o ABR entre a Área 0 e a Área 1.

A configuração do Virtual Link criará uma conexão lógica entre R29 e R36, permitindo o trânsito entre a Área 0 e a Área 2 através da Área 1.



Configuração do OSPF Virtual Link

Estabelecer o Virtual Link entre os roteadores R29 e R36, usando o router-ID dos mesmos:



R29(config)# router ospf 1
R29(config-router)# area 1 virtual-link 0.0.0.36

R36(config)# router ospf 1
R36(config-router)# area 1 virtual-link 0.0.0.29



Verificar a Configuração
Após a configuração, podemos verificar o status do Virtual Link nos dois roteadores com o comando:



R29#show ip ospf virtual-links
Virtual Link OSPF_VL0 to router 0.0.0.36 is up
Run as demand circuit
DoNotAge LSA allowed.
Transit area 1, via interface Ethernet0/3
Topology-MTID Cost Disabled Shutdown Topology Name
0 10 no no Base
Transmit Delay is 1 sec, State POINT_TO_POINT,
Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
Hello due in 00:00:02
Adjacency State FULL (Hello suppressed)
Index 1/1/2, retransmission queue length 0, number of retransmission 0
First 0x0(0)/0x0(0)/0x0(0) Next 0x0(0)/0x0(0)/0x0(0)
Last retransmission scan length is 0, maximum is 0
Last retransmission scan time is 0 msec, maximum is 0 msec


R29#show ip route ospf
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
a - application route
+ - replicated route, % - next hop override

Gateway of last resort is not set

10.0.0.0/8 is variably subnetted, 10 subnets, 2 masks
O IA 10.27.37.0/24 [110/30] via 10.29.36.36, 00:02:23, Ethernet0/3
O IA 10.36.37.0/24 [110/20] via 10.29.36.36, 00:02:23, Ethernet0/3



R29 consegue receber as redes das Áreas 1 e 2 pelo R36. Agora, podes replicar a configuração e garantir que o R41 também anuncie as redes nas Áreas 1 e 2.
