Le LSA Type-1 (Router LSA) dans le protocole de routage OSPF est le plus important parmi tous les LSAs disponibles, car il transporte des informations cruciales dans son body. Ces informations correspondent aux états des liens ou interfaces du routeur.
Le LSA Type-1 est structuré en deux champs, ou deux éléments :
1-Link ID
2-Link Data
Les deux, Link ID et Link Data, sont appelés Link Type. Le Link Type est le composant central du body du LSA Type-1, car il fournit une vue complète de la topologie en utilisant les informations transportées par le Link ID et le Link Data.
Il existe quatre types de liens (Link Types). Chaque type de lien comporte deux champs, comme mentionné précédemment : Link ID et Link Data.
1-Link Type 1 : Le Link ID décrit une connexion point-à-point dans le lien, ce qui signifie un réseau de type Point à Point (P2P) ou Point à Multipoint (P2MP). Dans ce cas, le Link ID permet d'identifier le voisin connecté à ce lien avec son Router ID. Le Link Data permet d'inclure l'adresse IP de ce lien.
2-Link Type 2 : Le Link ID décrit une connexion de transit dans le lien, ce qui signifie un réseau de type Broadcast. Le Link ID permet d'identifier l'adresse IP du DR (Designated Router), -tandis que le Link Data identifie l'adresse IP du routeur local sur ce lien.
3-Link Type 3 : Le Link ID décrit une connexion à un réseau de type Stub et identifie le sous-réseau connecté à ce lien, tandis que le Link Data fournit les informations sur le masque de sous-réseau. Ce Link Type 3 permet aux routeurs OSPF de découvrir des sous-réseaux distants.
4-Link Type 4 : Le Link ID décrit une connexion à un lien virtuel et identifie le Router ID distant auquel il est connecté. Le Link Data identifie l'adresse IP du lien qui établit une relation de voisinage via ce lien virtuel.
En se concentrant sur le Link ID des Link Type 1 et Link Type 2, on constate que les deux décrivent le Network Type (Point à Point et Point à Multipoint ou Broadcast).

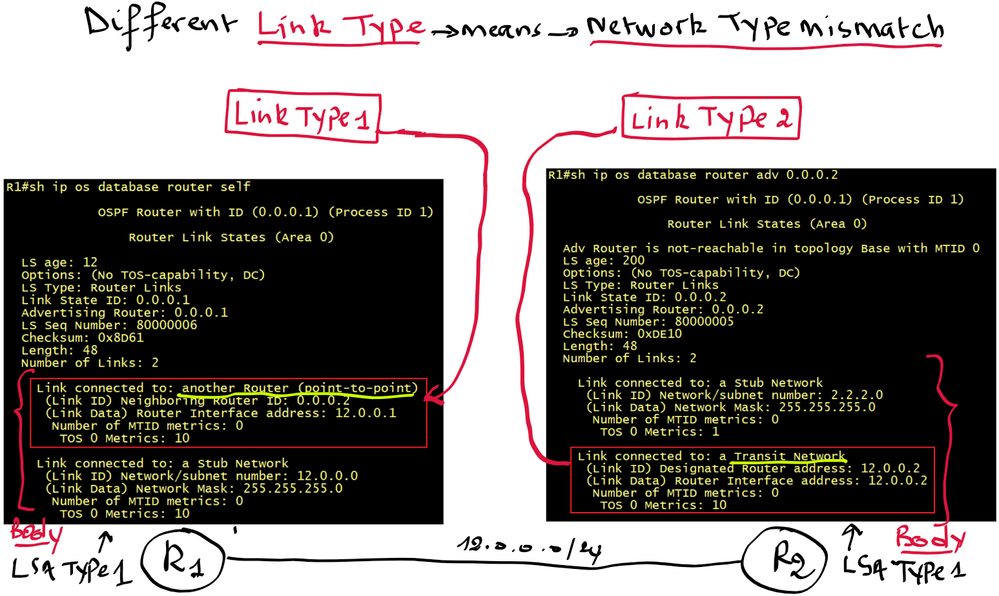

Lorsque deux voisins échangent un LSA de type 1, l’analyse du Link ID dans le Link Type est cruciale pour détecter des problèmes potentiels de Network Type Mismatch (discordance du type de réseau), surtout lorsque l'on a accès uniquement à un seul routeur. Par exemple, si R1 annonce un LSA Type-1 avec Link Type 1, le champ Link ID informe R2 que la connexion est de type Point-à-Point, tandis que R2 annonce un LSA Type-1 avec Link Type 2, et le champ Link ID informe R1 que la connexion est de type Transit Network et que l’élection du DR a lieu.
En résumé, R1 voit son voisin avec un Link Type 1 comme étant « connecté à R2 en point-à-point », tandis que R2 voit son voisin avec un Link Type 2 comme étant « connecté au DR dans un réseau de type Transit ». Cela crée une incohérence (OSPF Discrepancy) dans la base de données des états de liens (LSDB), ce qui signifie qu'aucune route n'est installée dans la table de routage, même si les LSAs correspondants sont présents dans la LSDB.
