Cisco Enhanced EtherSwitch サービス モジュール と ISR G2 シリーズルータ間の接続について

[Ryota Takao]

Cisco Enhanced EtherSwitch サービス モジュール と ISR G2 シリーズルータ間の内部の接続について説明します。

ISR G2 シリーズルータ では各Slot(N)ごとに外部から見えない GigabitEthernet Interface があります。

各Slot(N) ごとに以下のような Interface を保持しています。

GigabitEthernet N/0

GigabitEthernet N/1

＊N は Slot 番号です。

これらの Interface は内部で各Slot に挿入された Service Modle に接続されています。

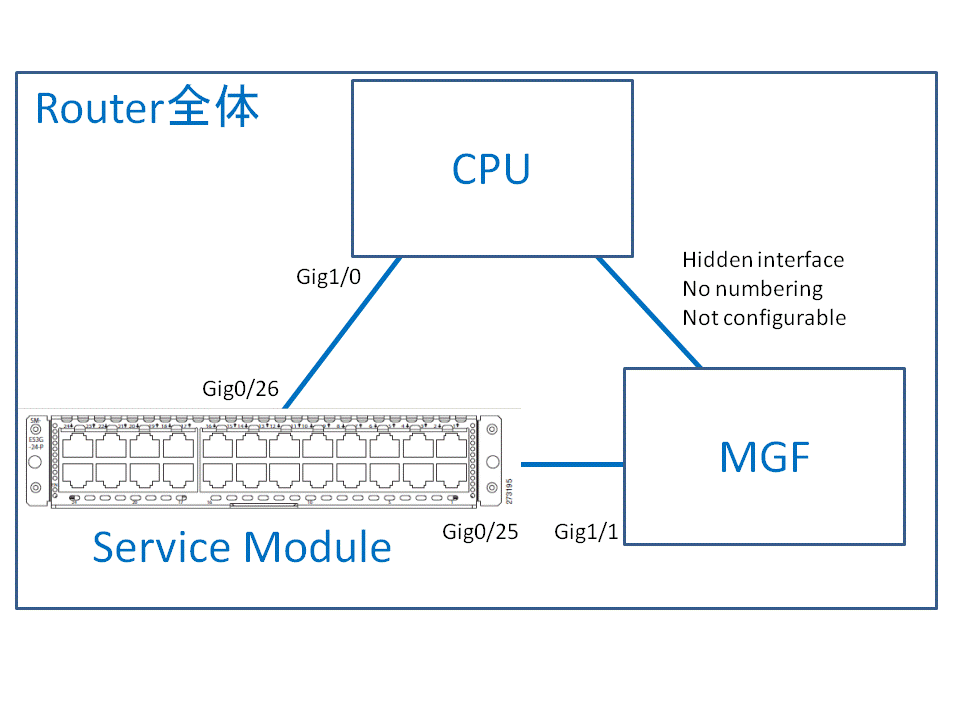

以下に内部の簡易接続図を以下に示します。

上記の図は 24Port の Servie Module を Slot 1 で使用している場合の図になります。

ISR G2 Router の Gig1/0 は Router の内部で Slot1 の Servie Module の Gig0/26 に接続されています。

ISR G2 Router の Gig1/1 は Router の内部で Slot1 の Servie Module の Gig0/25 に接続されています。

16Port の Service Module では上記の図の Gig0/25 と Gig0/26 の部分は Gig0/17 と Gig0/18 に置き換えて考えてください。

48Port の Service Module では上記の図の Gig0/25 と Gig0/26 の部分は Gig0/49 と Gig0/50 に置き換えて考えてください。

これらの接続は show cdp neighbor を使用しても確認可能です。

Cisco Enhanced EtherSwitch サービス モジュール は以下のようなモデルがあります。

Model	FE Ports	GE Ports	SFP	L2	L2/L3	PoE	Width
SM-ES2-16-P	15	1		Yes		Yes	Singel
SM-ES2-24	23	1		Yes			Singel
SM-ES2-24-P	23	1		Yes		Yes	Singel
SM-D-ES2-48	48		2	Yes			Double
SM-ES3-16-P	15	1			Yes	Yes	Singel
SM-ES3-16G-P		16			Yes	Yes	Singel
SM-ES3-24-P	23	1			Yes	Yes	Singel
SM-ES3G-24-P		24			Yes	Yes	Singel
SM-D-ES3-48-P	48		2		Yes		Double
SM-D-ES3G-48-P		48	2		Yes	Yes	Double
