お世話になります。
Cisco 892を2台使用してL2TPv3のトンネルリングをしています。

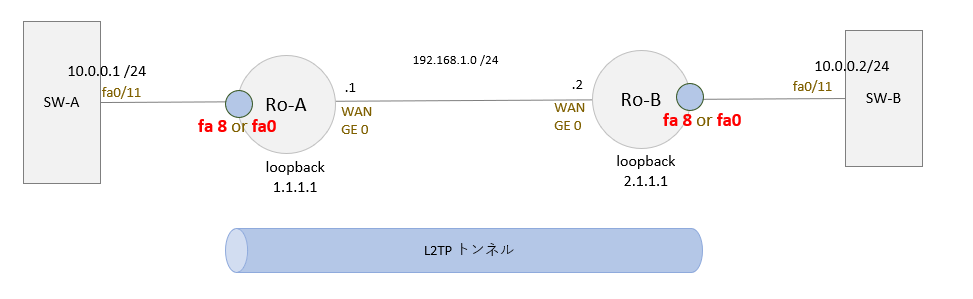

構成は添付図のようになっており、コンフィグは末尾に記載しております。
このとき、lan側のインターフェース（xconnectコマンドを入れるインターフェース）を、
Fa8にすれば、L2TPトンネル確立も確認できて、両端の端末（SW-AとSW-B）がPing疎通可能・OSPFネイバー確立可能です。
しかしFa0を使用した場合、L2TPトンネル確立は確認できますが、両端の端末のPing疎通・OSPFネイバー確立ができません。
L2TP over IPsecにした時も同じ状況でした。
ここで、Fa8はCisco892における"WANポート"扱いのインターフェースであり、Fa0は"lan側"扱いのVLAN対応のインターフェースです。
おそらく、初歩的な質問をしているかと思うのですが、これは仕様上当然のことなのでしょうか？
ルータにおけるレイヤ2扱いのポートは、L2TPv3のlan側に使用することはできないのでしょうか。それとも、設定の不足でしょうか。
知識不足により、調べてもはっきりしたことがわかりませんでした。設定の不足であれば、他にどのような設定を入れれば疎通可能となるか、ご教授いただけると大変助かります。
何卒よろしくお願い致します。
＊＊＊＊
■ show 結果
---------------------------------------------------------------------------
【Fa8を使用した場合】
Ro-B#show l2tun session
→
L2TP Session Information Total tunnels 1 sessions 1
LocID RemID TunID Username, Intf/ State Last Chg Uniq ID
Vcid, Circuit
960760459 779325145 1368046460 1, Fa8 est 00:01:21 1
Ro-B#show xconnect all
→
Legend: XC ST=Xconnect State S1=Segment1 State S2=Segment2 State
UP=Up DN=Down AD=Admin Down IA=Inactive
SB=Standby RV=Recovering NH=No Hardware
XC ST Segment 1 S1 Segment 2 S2
------+---------------------------------+--+--------------------
UP ac Fa8(Ethernet) UP l2tp 1.1.1.1:1 UP
SW-A1#show ip os neighbor
→
Neighbor ID Pri State Dead Time Address Interface
10.0.0.2 1 FULL/DR 00:00:38 10.0.0.2 FastEthernet1/0/11
SW-A1#ping 10.0.0.2
→
OK
---------------------------------------------------------------------------
【Fa8を使用した場合】
Ro-B#show l2tun session
→
L2TP Session Information Total tunnels 1 sessions 1
LocID RemID TunID Username, Intf/ State Last Chg Uniq ID
Vcid, Circuit
3364470392 2416804548 2000326468 1, Fa0 est 00:01:01 4
Ro-B#show xconnect all
→
Legend: XC ST=Xconnect State S1=Segment1 State S2=Segment2 State
UP=Up DN=Down AD=Admin Down IA=Inactive
SB=Standby RV=Recovering NH=No Hardware
XC ST Segment 1 S1 Segment 2 S2
------+---------------------------------+--+---------------
UP ac Fa0(Ethernet) UP l2tp 1.1.1.1:1 UP
SW-A1#show ip os nei
→
出力なし
SW-A1#ping 10.0.0.2
→
NG
---------------------------------------------------------------------------
どちらの場合でも、L2TPトンネルまでは確立できているという認識でいます。
そのうえで、Fa8を使用した場合だけ、両端のSW-AとSW-Bが疎通をとれています。
■機器情報
ルーター
CISCO892-K9
ios:
C890-UNIVERSALK9-M
Version 15.1(4)M4
■コンフィグ（一部略）
---------------------------------------------------------------------------
【Fa8使用】
Ro-A
!
pseudowire-class L2TP-T
encapsulation l2tpv3
ip local interface Loopback0
!
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface BRI0
no ip address
encapsulation hdlc
shutdown
isdn termination multidrop
!
interface FastEthernet0
no ip address
shutdown
no keepalive
no cdp enable
!
interface FastEthernet1
no ip address
!
interface FastEthernet2
no ip address
!
interface FastEthernet3
no ip address
!
interface FastEthernet4
no ip address
!
interface FastEthernet5
no ip address
!
interface FastEthernet6
no ip address
!
interface FastEthernet7
no ip address
!
interface FastEthernet8
no ip address
duplex auto
speed auto
xconnect 2.2.2.2 1 encapsulation l2tpv3 pw-class L2TP-T
!
interface GigabitEthernet0
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
no cdp enable
!
interface Vlan1
no ip address
!
router ospf 1
network 1.1.1.1 0.0.0.0 area 0
network 192.168.1.0 0.0.0.255 area 0
!
Ro-B
!
pseudowire-class L2TP-T
encapsulation l2tpv3
ip local interface Loopback0
!
!
interface Loopback0
ip address 2.2.2.2 255.255.255.255
!
interface BRI0
no ip address
encapsulation hdlc
shutdown
isdn termination multidrop
!
interface FastEthernet0
no ip address
shutdown
no keepalive
no cdp enable
!
interface FastEthernet1
no ip address
!
interface FastEthernet2
no ip address
!
interface FastEthernet3
no ip address
!
interface FastEthernet4
no ip address
!
interface FastEthernet5
no ip address
!
interface FastEthernet6
no ip address
!
interface FastEthernet7
no ip address
!
interface FastEthernet8
no ip address
duplex auto
speed auto
xconnect 1.1.1.1 1 encapsulation l2tpv3 pw-class L2TP-T
!
interface GigabitEthernet0
ip address 192.168.1.2 255.255.255.0
duplex auto
speed auto
!
interface Vlan1
no ip address
!
router ospf 1
network 2.2.2.2 0.0.0.0 area 0
network 192.168.1.0 0.0.0.255 area 0
!
---------------------------------------------------------------------------
【Fa0使用】
Ro-A
interface FastEthernet0
no ip address
no cdp enable
xconnect 2.2.2.2 1 encapsulation l2tpv3 pw-class L2TP-T
!
interface FastEthernet8
no ip address
shutdown
duplex auto
speed auto
no keepalive
!
Ro-B
interface FastEthernet0
no ip address
no cdp enable
xconnect 1.1.1.1 1 encapsulation l2tpv3 pw-class L2TP-T
!
interface FastEthernet8
no ip address
duplex auto
speed auto
no keepalive
!
※この部分以外はFa8使用時と同じです。
---------------------------------------------------------------------------
SW-A
!
ip routing
!
interface FastEthernet1/0/11
no switch
ip address 10.0.0.1 255.255.255.0
!
router ospf 1
network 10.0.0.0 0.0.0.255 area 0
SW-B
!
ip routing
!
interface FastEthernet1/0/11
no switch
ip address 10.0.0.2 255.255.255.0
!
router ospf 1
network 10.0.0.0 0.0.0.255 area 0
!
※以下のようなことを試しても、L2TP確立まではできるが結果は同じ、という状態でした。
・loopbackの代わりにGE0を使う（pseudowire-classでのset文やxconnectコマンド等での指定等）
・SW-AとBのfa1/0/11をswitchportにし、SVIでの疎通を試みる
＊＊＊＊
