cEdge的CLI升级操作

[Rps-Cheers]

目前的IOS XE路由器基本上都支持注册到SDWAN控制器，来形成overlay的网络，如果作为Edge路由器的话，路由器就会是Controller模式，本文记录使用CLI升级的cEdge的操作。

Controller模式和Autonomous模式切换：

Autonomous模式切换：

Device# controller-mode disable

Controller模式切换：

Device# controller-mode enable

1.支持Controller模式的平台

• Cisco ASR 1000 Series Aggregation Services Routers

• Modular Cisco ASR 1006-X with ASR1000-RP3 module (Cisco IOS XE Release 17.5.1a or later, see Cisco ASR 1006-X with an RP3 Module.)

• Cisco ISR 1000 Series Integrated Services Routers

• Cisco ISR 4000 Series Integrated Services Routers

• Cisco 1101 Industrial Integrated Services Router

• Cisco CSR 1000v Series Cloud Services Routers

• Cisco Integrated Services Virtual Router (ISRv)

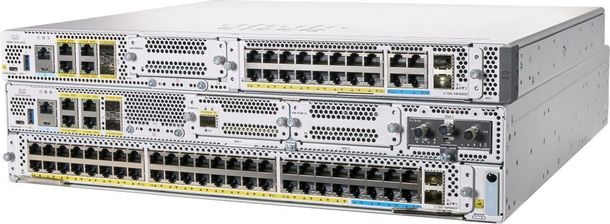

• Cisco Catalyst 8200 Series Edge Platforms

• Cisco Catalyst 8300 Series Edge Platforms

• Cisco Catalyst 8500 Series Edge Platforms

• Cisco Catalyst 8000V Edge Software (Cisco IOS XE Release 17.4.1a or later)

2.不支持Controller模式的平台

Modular platforms based on the following ASR 1000 Series Routers are not supported in controller mode:

• ASR1000-RP2

3.注意事项

• 双 IOSd 仅在Autonomous模式下受支持。
• Controller模式不支持没有负载加密的镜像和 NO-LI（universalk9_npe、universalk9_noli、universalk9_npe_noli）镜像。仅支持 universalk9 镜像。
• 注意从上线并确定操作模式后，从Controller模式更改为Autonomous模式或反之都将导致配置丢失。
• 思科 ISR 1000 系列路由器的Controller模式不支持重置按钮功能。重置按钮无法在Controller模式下恢复golden image或配置。
• 自动安装（Python 和 TCL 脚本）和 ZTP ： Controller模式不支持自动安装和 ZTP。如果 DHCP 发现尝试使用这些过程中的任何一个进行安装，则会触发模式更改为Autonomous模式。
• WebUI ：在Controller模式下，不支持 WebUI，如果使用则显示错误消息。

4. 升级操作

升级前首先准备好镜像。下载 router-model-universalk9.release-number的镜像， Cisco IOS XE 版本 17.2.1r 或更高版本软件，链接 https://software.cisco.com 。

1》建议备份好配置等内容

show running-config | redirect bootflash:/sdwan/ios.cli

show sdwan running-config | redirect bootflash:/sdwan/sdwan.cli

2》拷贝文件到设备

copy scp: bootflash:

3》安装新镜像

 request platform software sdwan software install bootflash:/isr4300-universalk9.17.07.02.SPA.bin

4》激活版本

request platform software sdwan software activate 17.07.02.0.2347

5》检查版本

show sdwan software

6》设置默认版本（可选操作）；确保在需要软件重置时保留新版本

request platform software sdwan software set-default 17.07.02.0.2347

 7》确认

request platform software sdwan software upgrade-confirm

其他：如果需要remove掉以前的版本，可以参考如下命令：

request platform software sdwan software remove 17.07.02.0.2347

 参考链接：

https://www.cisco.com/c/en/us/td/docs/routers/sdwan/configuration/sdwan-xe-gs-book/install-upgrade-17-2-later.html
