VSS Configuration For Cisco 4500 series switches

[blgao]

本帖最后由 blakegao 于 2015-5-23 23:43 编辑
6500和4500都支持VSS这个特性，与6500相同，在软硬件符合条件的前提下，通过系统配置，使得两台4500机箱成为一个逻辑上的统一整体。简单介绍下配置步骤：

VSS的物理拓扑：

这里介绍如何在Supervisor Engine 7-E, Supervisor Engine 7L-E上进行配置VSS

需要注意的问题：

1) 硬件方面，引擎需要是Supervisor Engine 7-E or 7-LE 其中一个：

2) 软件方面： Cisco IOS XE 3.4.0SG and ROMMON IOS Version 15.0(1r) SG7 later

3) license方面：

Feature	LAN Base	IP Base	Enterprise Service
Virtual Switching System (VSS	No	Yes (SUP7E only)	Yes
Support for Layer 3 MEC—VSS with Layer 3 Multichassis EtherChannel (MEC) at the aggregation layer Support for VSLP Fast Hello—With VSLP Fast Hello, the Catalyst 4500-X configured for VSS can now connect Access Switches that do not support the ePAgP protocol. Support for VSL Encryption Support for Asymmetrix chassis	No	Yes (SUP7E) No (SUP7LE)	Yes (SUP7E) Yes (SUP7LE)

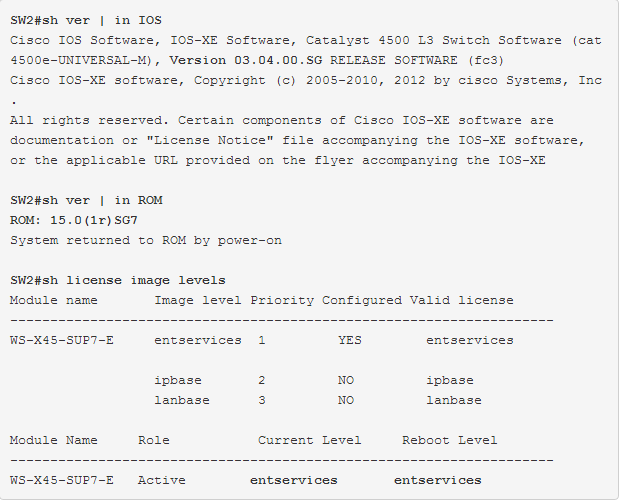

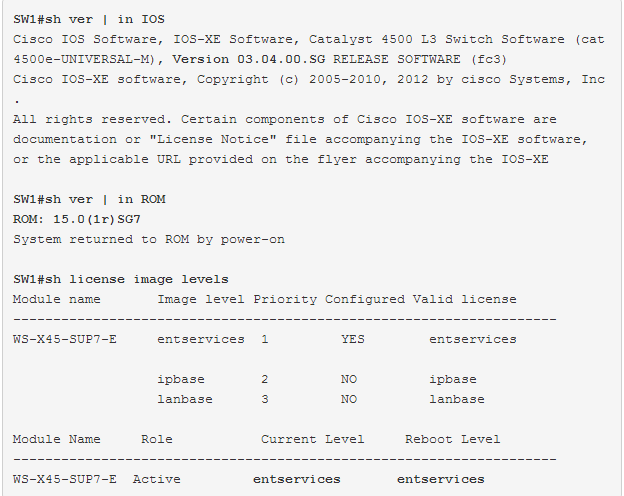

查看系统信息，保证软硬件都满足要求：

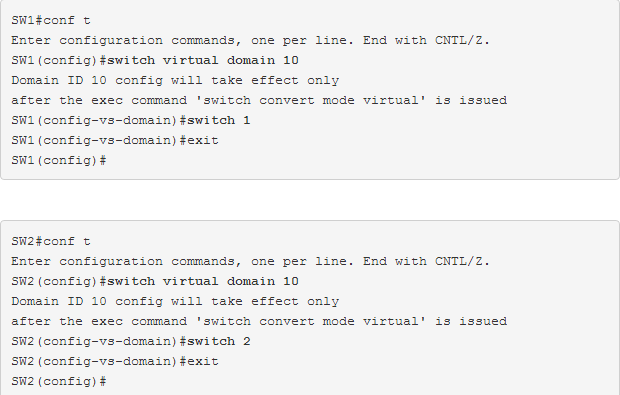

STEP1: 指定Virtual Switch Domain 和 Switch Numbers

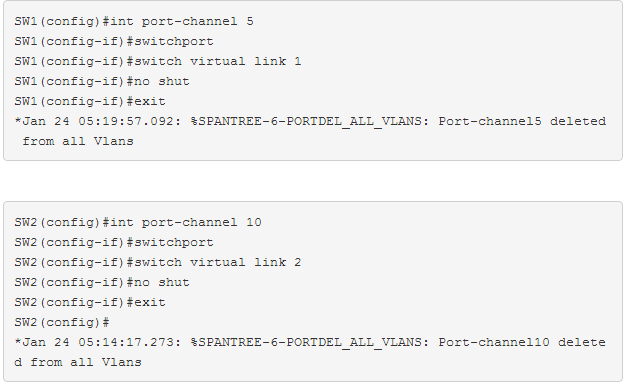

STEP2: 配置VSL的channel链路：

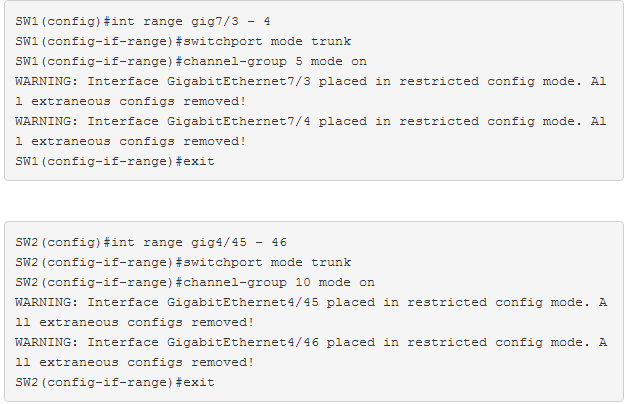

STEP3: 配置VSL 端口

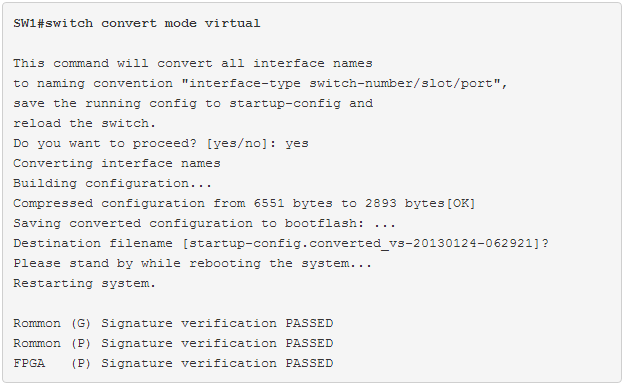

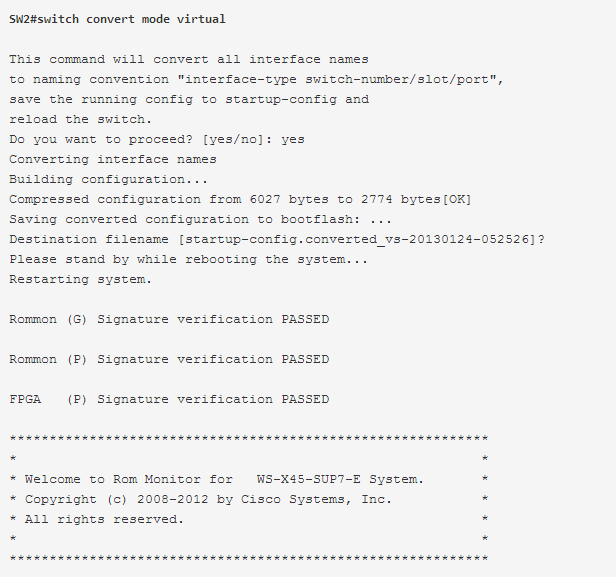

STEP4: 将模式转换成Virtual Switch Mode:

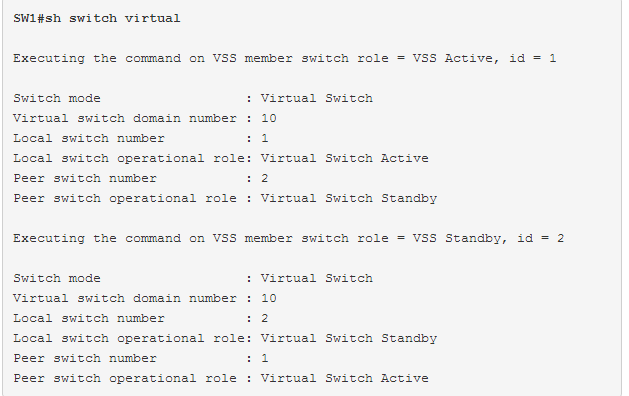

1) 通过使用show switch virtual来验证VSS配置。

2) 此时standby chassis的console将被禁用。

3) 使用 show switch virtual role查看角色

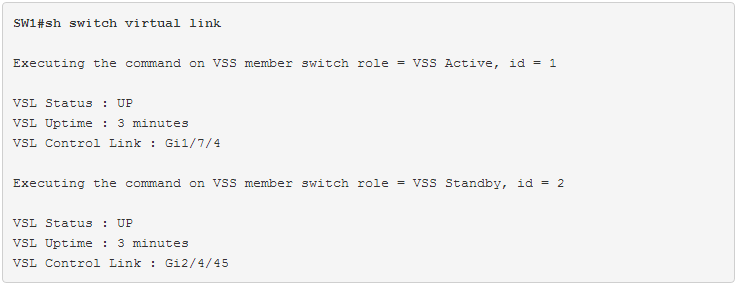

4) 使用“show switch virtual link” 查看VSL状态

5) 使用“show switch virtual link port-channel”查看VSL portchannel
