Guia Rápido - Conversão APs Autônomos -> Lightweight

[Leonardo Santana]

Olá a todos,

Um AP Cisco pode operar em dois modos: Lighweight ou Autônomo. O AP autônomo é responsável pelo funcionamento da rede wireless, em uma rede com vários APs o gerenciamento pode ser uma tarefa complexa, por isso o mesmo pode funcionar também no modo Lightweight.  Neste último cenário temos uma controladora (WLC) que tem as funções de:

• Gerenciamento RF
• Roaming
• Autenticação dos clientes
• Segurança
• QoS

A controladora usa o protocolo CAPWAP para gerenciamento dos APs em uma rede. Quando recebemos um AP geralmente é necessário convertê-lo de autônomo para lightweight ou vice versa dependendo da sua rede. Para identificar a imagem do seu AP use o comando sh version everifique o nome da imagem:

K9W8 – Imagem Lightweight

ap3g1-k9w8

K9W7 – Imagem em modo autônomo

ap3g1-k9w7

Processo de conversão:

1. Baixe no site da Cisco a imagem k9w8 para o AP desejado
2. Ligue o AP
3. Acesse o AP via CLI
4. Configure um endereço na interface BVI

     interface BVI1

     ip address 192.168.0.2 255.255.255.0

     ip default-gateway 192.168.0.1

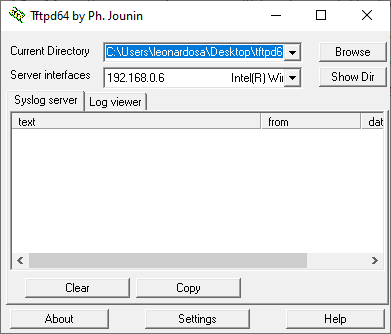

1. Baixe um TFTP Server (Tftpd64), coloque o arquivo no diretório mapeado

1. No AP execute o comando archive download-sw /force-reload/overwrite tftp://192.168.0.6/imagem do AP

    7. Após o AP ser reinicializado verifique o nome da imagem com o comando show version

[GilmarJesus51640]

Boa tarde,

Leonardo.

Sou um usuário final, realmente, não tenho conhecimento, mais tem algum modelo que compro que já vem autônomo, que não precise fazer estas conversões, e nem da controladora ?

Se possível me informe uma controladora compatível com este modelo.

AIR-CAP1702I-E-K9

[Leonardo Santana]

Olá Gilmar,

Tudo depende da finalidade que vc precisa.

Os APs (Aironet, Cisco Catalyst) podem trabalhar destas formas, se procura uma solução menor olhe a linha small business da Cisco:

https://www.cisco.com/c/en/us/solutions/small-business/networking/wireless.html

Este AP que vc perguntou é suportado pela seguintes controladoras:

Supported wireless LAN controllers

Cisco 2500 Series Wireless Controllers, Cisco Wireless Controller Module for ISR G2, Cisco Wireless Services Module 2 (WiSM2) for Cisco Catalyst® 6500 Series Switches, Cisco 5500 Series Wireless Controllers, Cisco Flex® 7500 Series Wireless Controllers, Cisco 8500 Series Wireless Controllers, Cisco Virtual Wireless Controller; Cisco 5760 Wireless LAN Controller, Cisco Catalyst 3850 Series Switches, Cisco Catalyst 3650 Series Switches

https://www.cisco.com/c/en/us/products/collateral/wireless/aironet-1700-series/datasheet-c78-732347.html

Att

Leonardo Santana

[GilmarJesus51640]

Bom dia,

Estou olhando uma controladora para comprar, um chat de suporte do cisco disse que não funciona a (
Controladora Cisco 2504 Wireless (air-ct2504-k9) - V07
) .

No manual diz que a série 2500 , funciona, alguns colocaram que tinham uns funcionando , mais quando foi colocar outro não reconheceu, e alguns informaram que é por causa da versão, que tem que ser versão 8 ou acima, no meu está escrito V04 ,fico na dúvida se comprar esta controladora, vai funcionar com o que tenho.

MODELO E VERSAO DO QUE EU TENHO
AIR-CAP1702I-E-K9 V04.

As unicas formas de usalo e com controladora ou mudando o software dele,?
