Preferencia de Router en IPv6
Objetivos
- Describir el nivel de preferencia de los mensajes RA
- Comprender la configuración de preferencia en los mensajes RA
- Comprender el beneficio de selección de Gateway por nivel de preferencia
IPv6 Router preference
IPv6 establece un nivel de preferencia por defecto en los mensajes Router Adversiment (RA) el cual permitirá aun Host decidir cuál será el mejor Gateway en caso de tener un diseño de red con dos o más Router como Gateway
La preferencia de Router viaja únicamente en los mensajes RA por lo tanto los Router deberán tener habilitado el envió de RA en sus interfaces estableciendo como método de asignación de dirección la técnica de SLAAC
Las preferencias que un Router puede establecer en sus mensajes de RA son: HIGH, MEDIUM y LOW, siendo la preferencia HIGH la preferido por los Host y LOW la menos preferida
Figura 1 captura del valor por defecto para Router Preference
En la figura 64 podemos ver el valor por defecto establecido en MEDIUM
A continuación, tenemos una topología con dos Router como Gateway para un Host
Figura 2 topología de ejemplo para Router Preference
Figura 3 captura del netsh interface ipv6 show route en Windows
Como podemos observar en la figura 66 la maquina con Windows recibió los RA de cada Router y los agrego a ambos como su Gateway ya que el nivel de Router Preference está establecido con el mismo valor por defecto.
A continuación, los comandos utilizados para la manipulación del Router Preference en los mensajes RA
Tabla 1 comandos de configuración de prefix-delegation en el ISP
Una recomendación muy importante es la manipulación de los contadores de los mensajes RA los cuales tiene un intervalo de envió de 200 segundos por defecto y establecen un tiempo de vida de los RA para los Host en un valor por defecto de 1800 segundos, en escenarios donde vamos a tener dos Router como Gateway donde uno será manipulado para ser preferido como el principal y el otro quedara como respaldo, los contadores deberán ser manipulados para ofrecer una respuesta rápida ante cualquier falla con el Gateway principal.

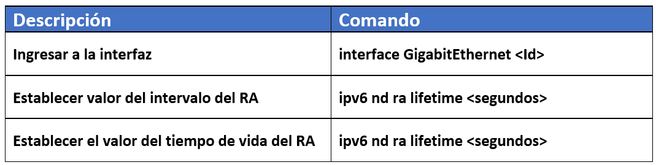

Tabla 2 comandos de configuración de contadores de RA
Figura 4 configuración de Router Preference en Cisco Router
En la figura 4 configuramos R1 con preferencia High lo que significa que la maquina de Windows va a preferir a R1 sobre R2 como el Gateway, adicional se manipulo el contador de intervalo a 1 segundos y el tiempo de vida de los RA en 3 segundos lo cual le permitirá al Host y a R2 reaccionar en caso de no recibir 3 mensajes RA consecutivos de parte de R1
Figura 4 captura de mensaje RA de R1
Figura 5 captura del netsh interface ipv6 show route en Windows
En la figura 5 podemos observar como la maquina con Windows aplica una métrica de 16 a R1 y una métrica de 256 para R2, R1 se convierte en el Gateway principal por tener el valor de métrica mas bajo este se debe al valor de preferencia recibido en los mensajes RA de R1. En caso de ocurrir una falla de comunicación con R1 la maquina de Windows seleccionara a R2 como el nuevo Gateway
