Validar protocolos configurados en router cisco 7609

hector2017
Level 1
Level 1

Hola buenas noches, nunca eh intervenido un cisco router 7609, se que tiene un puerto de consola, para hacer lo siguiente via telnet.

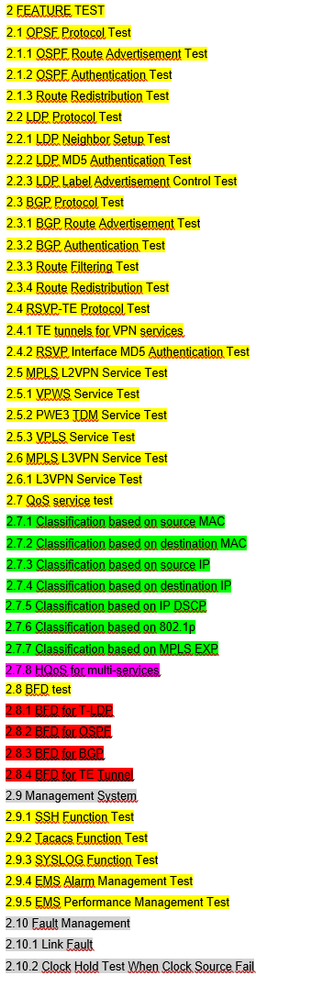

Tengo a continuación una lista de protocolos a probar, la topología y el equipo utilizado.



2 FEATURE TEST

2.1 OPSF Protocol Test

2.1.1 OSPF Route Advertisement Test

2.1.2 OSPF Authentication Test

2.1.3 Route Redistribution Test

2.2 LDP Protocol Test

2.2.1 LDP Neighbor Setup Test

2.2.2 LDP MD5 Authentication Test

2.2.3 LDP Label Advertisement Control Test

2.3 BGP Protocol Test

2.3.1 BGP Route Advertisement Test

2.3.2 BGP Authentication Test

2.3.3 Route Filtering Test

2.3.4 Route Redistribution Test

2.4 RSVP-TE Protocol Test

2.4.1 TE tunnels for VPN services

2.4.2 RSVP Interface MD5 Authentication Test

2.5 MPLS L2VPN Service Test

2.5.1 VPWS Service Test

2.5.2 PWE3 TDM Service Test

2.5.3 VPLS Service Test

2.6 MPLS L3VPN Service Test

2.6.1 L3VPN Service Test

2.7 QoS service test

2.7.1 Classification based on source MAC

2.7.2 Classification based on destination MAC

2.7.3 Classification based on source IP

2.7.4 Classification based on destination IP

2.7.5 Classification based on IP DSCP

2.7.6 Classification based on 802.1p

2.7.7 Classification based on MPLS EXP

2.7.8 HQoS for multi-services

2.8 BFD test

2.8.1 BFD for T-LDP

2.8.2 BFD for OSPF

2.8.3 BFD for BGP

2.8.4 BFD for TE Tunnel

2.9 Management System

2.9.1 SSH Function Test

2.9.2 Tacacs Function Test

2.9.3 SYSLOG Function Test

2.9.4 EMS Alarm Management Test

2.9.5 EMS Performance Management Test

2.10 Fault Management

2.10.1 Link Fault

2.10.2 Clock Hold Test When Clock Source Fail



Al parecer ya esta configurado el router, pero estos comandos los ejecuto desde usuario global o privilegiado? alguien sabe o a ocupado este router, muchas gracias, saludos.

2 SOLUCIONES ACEPTADAS

Soluciones aceptadas

Hola,

Estos equipos dependiendo del tipo de trajeta supervosira que utilice (SUP2, SUP 720, etc) encontraras los puertos de consola bien sea en los slots 1-2 (SUP 2) o en los slots 5-6 si tienes una Supervisora 720, etc.

A partir de alli puedes conectarte vía consola tomando en cuenta cual de las dos supervisoras se encuentra activa (SI tienes dos una est Aactiva la otra Standby).

Una vez que tengas acceso todos los comandos informativos los puedes obtener haciendo uso del comando show ? desde el modo privilegiado.



ejemplo:

router-7609#show ip ospf route

router-7609#show environment



existe un comando te da una información completa del equipo pero si el mismo esta en producción debes ser cuidadoso a la hora de aplicarlo o buscar mayor información sobre el mismo : show tech-support.



Espero te ayude

Saludos

Ver la solución en mensaje original publicado

Asi es mi amigo, igual.

:-)

Image result for cisco usb db9 adapter




>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

Ver la solución en mensaje original publicado

13 RESPUESTAS 13

Julio E. Moisa
VIP Alumni
VIP Alumni

Buenos dias Hector,

Estos comandos son ejecutados desde la configuracion global (configure terminal), este tipo de router fue diseñado mas que todo para ser utilizado dentro de un ISP, este tipo de modelo esta siendo sustituido por los modelo ASR.




>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

Hola,

Estos equipos dependiendo del tipo de trajeta supervosira que utilice (SUP2, SUP 720, etc) encontraras los puertos de consola bien sea en los slots 1-2 (SUP 2) o en los slots 5-6 si tienes una Supervisora 720, etc.

A partir de alli puedes conectarte vía consola tomando en cuenta cual de las dos supervisoras se encuentra activa (SI tienes dos una est Aactiva la otra Standby).

Una vez que tengas acceso todos los comandos informativos los puedes obtener haciendo uso del comando show ? desde el modo privilegiado.



ejemplo:

router-7609#show ip ospf route

router-7609#show environment



existe un comando te da una información completa del equipo pero si el mismo esta en producción debes ser cuidadoso a la hora de aplicarlo o buscar mayor información sobre el mismo : show tech-support.



Espero te ayude

Saludos

Hola leonardo buenas tardes.



De los comandos que ya antes había puesto:






Color amarillo:
De los comandos del 2.1 al 2.7, 2.8 y del 2.9.1 al 2.9.5 veo que la sintaxis, unicamente se esta testeando, para validar que corra, no veo que se se este realizando alguna configuracion, cierto?

Color verde:
Ahora del los comandos del 2.7.1 al 2.7.7 veo que se esta metiendo una clasificacion en base al origen, y en base al estandar IEEE, en este caso si veo que se esta configurando, cierto?

Color rojo:
Del comando 2.8.1 al 2.8.4, veo que se esta implementando un protocolo de detección de reenvío bidireccional, igual veo que se esta realizando configuracion, cierto?

Color rosa:
En el comando 2.7.8 veo que se esta configurando un Hierarchical QoS (implementacion de politicas de calidad del servicio) para multi servicios, de igual manera se esta aplicando configuracion, cierto?

Color gris:
En el comando 2.9, del 2.10 al 2.10.2 veo que esta configurando que sea un sistema de gestion, gestion de fallos, falla de enlace, y una prueba de espera por fallo, de igual forma se esta configurando, cierto?

Estos comandos se realizan desde la configuration terminal?

Hola Hector,

Varios de esos comando son utilizados en equipos de proveedores de servicio (ISP), quizas me atreveria a decir que todos, pareciera que estan configurados para una red MPLS de algun ISP, ya que veo LDP, MPLS traffic Engineering, QoS, MPLS VPN capa 2 y 3, BFD, etc. Esos comando los aplicas para realizar ciertas tareas dentro de una red MPLS. Del 2.9.1 al 2.9.5 son utilizados para autenticacion y monitoreo.



Saludos






>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

hola julio =D



ah ok pero entonces esos comandos si son de configuracion, y los implemento desde configure terminal?



saludos.

Eso es totalmente correcto.

:-)



Usualmente los comando para verificacion inician con la palabra show o debug y ellos no son ejecutados en el modo de configuracion global (configure terminal)






>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

si exacto se hace desde (R1)#show o debug



y por ejemplo para los comandos que llevan al ultimo test, los ejecutamos desde (R1)# cierto?



entiendo que los que llevan test, únicamente es para ver si están configurados o me equivoco?





Si, correcto, los comando que dicen test, o debe verificarse haciendo algun ping, traceroute o viendo con un show si todo aparece correcto.

Fault Management si no estoy mal se utiliza en Cisco Prime

https://www.cisco.com/c/en/us/td/docs/net_mgmt/prime/collaboration_manager/1-1/user/guide/cm_ug/fault.html

Clock Hold

https://www.cisco.com/c/en/us/td/docs/wireless/asr_901/Configuration/Guide/b_asr901-scg/b_asr901-scg_chapter_011001.html




>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

Muchisimas gracuas julio por tu tiempo y tus respuestas.



ya por ultimo



para conectarme via consola, es como comunmente nos conectamos a un router cisco convencional, es decir que utilizamos cable consola y serial.



De rj45 a DB9 y de DB9 a usb, cierto?



Ocupo serial por que no tengo puerto DB9 en mi lap jaja.



Saludos.

Asi es mi amigo, igual.

:-)

Image result for cisco usb db9 adapter




>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

Hola Julio, muchas gracias por todo tu apoyo me funciono, saludos.

Para servirte Hector, ten un buen fin de semana.

:-)




>> Marcar como útil o contestado, si la respuesta resolvió la duda, esto ayuda a futuras consultas de otros miembros de la comunidad. <<

Leornardo buenas noches,



muchas gracias por todo tu apoyo me funciono, saludos.
