O Border Gateway Protocol (BGP) é um padrão da Internet Engineering Task Force (IETF) e o mais escalável de todos os protocolos de roteamento.


BGP é o protocolo de roteamento da Internet global, bem como para redes privadas de Provedores de Serviços. O BGP expandiu seu propósito original de transportar informações de acessibilidade da Internet e agora pode transportar rotas para Multicast, IPv6, VPNs e uma variedade de outros dados.



A Cisco suporta todos os padrões IETF BGP, bem como a maioria ou todos os drafts da Internet para BGP. Além disso, a Cisco é um participante ativo nos grupos de trabalho do BGP no IETF e colaborador frequente de novas extensões do BGP.



Primeiro, considere as semelhanças entre o BGP e vários IGPs (OSPF, EIGRP). O BGP precisa anunciar prefixos IPv4, assim como os IGPs. O BGP precisa anunciar algumas informações para que os roteadores possam escolher uma das muitas rotas para um determinado prefixo como a melhor rota no momento. O BGP estabelece uma sessão TCP antes de trocar informações de topologia com um roteador vizinho.



Em seguida, considere as diferenças. O BGP não exige que os vizinhos sejam ligados à mesma rede. Em vez disso, os roteadores BGP usam uma conexão TCP (porta 179) para passar mensagens BGP, permitindo que roteadores vizinhos estejam na mesma rede ou sejam separados por vários roteadores.



Outra diferença está em como os protocolos de roteamento escolhem a melhor rota. Em vez de escolher a melhor rota apenas usando uma métrica inteira, o BGP usa um processo mais complexo, denominado Path Attributes.

Por padrão, se nenhum PA foi definido explicitamente, os roteadores usam o BGP AS_PATH (autonomous system path) ao escolher a melhor rota entre muitas rotas concorrentes.

O BGP usa o AS_PATH para executar duas funções principais:

  • Escolher a melhor rota para um prefixo com base no AS_Path mais curto (menor número de ASNs listados).
  • Evitar loops de roteamento.



O BGP usa ASN (Autonomous System Number) para identificar exclusivamente uma organização que se considera autônoma de outras organizações. Cada empresa cuja rede corporativa se conecta à Internet pode ser considerada um sistema autônomo e pode receber um ASN BGP (a IANA/ICANN também atribui ASNs globalmente exclusivos). Além disso, cada ISP tem um ASN, ou possivelmente vários, dependendo do tamanho do ISP.

ASN podem ser:

ASPLAIN

(older)

2-byte (octet) / 16-bit
4-byte (octet) / 32-bit

1 - 65535
65536 - 4294967295

ASDOT

(newer)

2-byte (octet) / 16-bit
4-byte (octet) / 32-bit

1 - 65535
1.0 - 65535.65535



Ao estabelecer ligações com o ISP (Internet Service Provider), existem as seguintes topologias:

Single-homed

1 ISP usando um único link (interface)

Dual-homed

1 ISP usando dois ou mais links (interfaces)

Single-multihomed

2 ISP usando um link por cada ISP (interface)

Dual-multihomed

2 ISP usando dois ou mais links por cada ISP (interfaces)

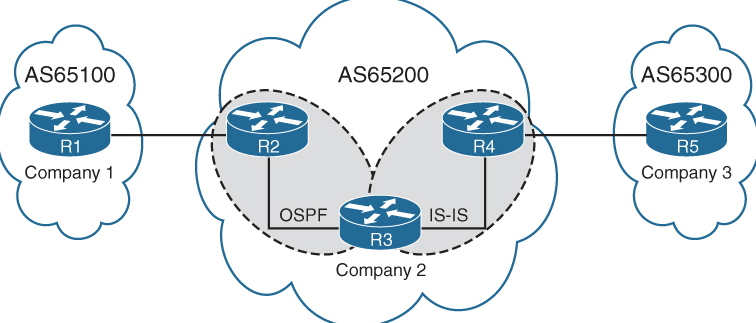

Existem dois tipos de roteadores vizinhos BGP: iBGP e eBGP.

iBGP

  • Não substitui o IGP. Nenhuma conectividade direta necessária
  • "Split-horizon" como prevenção de loop. As rotas iBGP não são encaminhadas para outros vizinhos iBGP, mas são anunciados para vizinhos eBGP.
  • Apenas anuncia a melhor rota em qualquer mensagem BGP UPDATE.
  • BGP apenas redistribui rotas ebgp em um IGP
  • BGP não redistribui rotas externas ospf por padrão
  • As sessões iBGP têm TTL (Time To Live) de 255


R3
router bgp 65200
 neighbor 192.168.23.2 remote-as 65200



R2
router bgp 65200
 neighbor 192.168.23.3 remote-as 65200

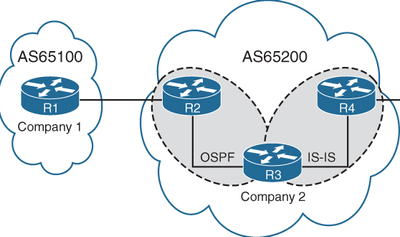

eBGP

  • O vizinho deve estar em um AS diferente
  • O vizinho deve estar conectado diretamente ou adicionar ebgp-multihop (ou ttl-security hops) que altera o TTL padrão
  • Caso contrário, um protocolo de roteamento IGP deve fornecer acessibilidade
  • Rotas com o mesmo AS são rejeitadas se observadas nas mensagens AS_PATH recebidas (AS_SEQUENCE e/ou AS_SET)
  • Todas as melhores rotas (e apenas as melhores rotas) são anunciadas e aceites na mensagem UPDATE
  • eBGP tem TTL de 1


R1
router bgp 65100
 neighbor 192.168.12.2 remote-as 65200



R2
router bgp 65200
 neighbor 192.168.12.1 remote-as 65100



Anunciar redes em BGP

Para anunciar redes em BGP podemos usar o comando network rede mask mâscara_de_redepodemos redistribuir redes provenientes de outros protocolos para dentro do BGP.

Exemplo:

router bgp 64512
 network 192.168.1.0 mask 255.255.255.0



BGP Path Attributes e Best Path Algorithm

Quando o routeador BGP recebe uma duas mais rotas para o mesmo destino, por defeito ele escolhe somente uma de acordo a ordem de preferência descrita na tabela abaixo:



Preference

Path Attribute

Hint

Description

Scope

Preference

0

NEXT_HOP

N

Next hop needs to reachable

Local

If no route to NEXT_HOP exists, prefix will not be used

1

WEIGHT

W

Cisco proprietary weight attribute (not a PA)
Only locally significant, any prefix learned from neighbor has a weight of 0. Can only influence local decisions

Local

Higher is better (default is 32768)


2

LOCAL PREFERENCE

L

Only relevant in own AS, can influence other iBGP neighbors

Non-transitive

Higher is better (default is 100)

3

LOCALLY INJECTED/

ORIGINATED PREFIXES

L

Routes are either locally injected, or learned from a neighbor (iBGP / eBGP)

Local

Locally injected (network, redistribution, aggregate) over remotely learned (iBGP or eBGP)

4

AS_PATH

A

Prefer path with the shortest AS_PATH length

Transitive

Less hops is better

5

ORIGIN TYPE

O

The method with which routes were originally (or altered) advertised

0 (i) is internal, 1 (e) is external (absent), 2 (?) is redistributed (incomplete)

Transitive

i > e > ?

IGP > EGP > ?

value for the Origin code
e is absent by default in IOS, usually the result of an alternation using a route-map

6

MED

M

Multi-exit Discriminator. Used to influence direct neighbor (and only direct neighbor) or peers in own AS
Often used by dual-homed ISPs to create active/passive connection

Only used when all other attributes match (preference / origin / etc)

Transitive
(only one AS)

Lower is better, default is 0 or 'missing' in IOS (see below)

7

NEIGHBOR TYPE

N

The neighbor type, eBGP or iBGP neighbors

Local

Prefer eBGP over iBGP neighbor paths

8

IGP METRIC for reaching the NEXT_HOP

I

BGP routes will receive a metric when NEXT_HOP is learned through an IGP (eigrp / ospf / static / etc) protocol

Local

Lower metric is better

Prefer the path with the minimum IGP metric to reach the NEXT_HOP IP address.

9

OLDEST

O

Oldest eBGP route

Local

Older is better

10

RID

R

Lowest neighbor router-ID (RID)

Local

Lower is better

11

IP

I

Lowest neighbor IP address

Local

Lower is better



Leitura adicional

https://www.cisco.com/c/en/us/td/docs/ios-xml/ios/iproute_bgp/configuration/xe-16/irg-xe-16-book/bgp-4.html
