事象: FTD:Firepower4100/9300シリーズの NTP Server に IPアドレス"203.0.113.126" が表示される

[Yasutaka Yokouchi]

• 1.初めに
• 2.FTD on Firepower4100/9300のNTPサーバ設定方法
• 3.CLI の出力例
• 4.参考

1.初めに

この記事ではFirepower4100/9300シリーズ(FTD software) を利用されている際、NTP Server の時刻同期状態を確認すると、IPアドレス"203.0.113.126" が表示される事象についてご紹介します。
*本記事は2019年2月4日現在の情報を元に作成しています。
*本記事の動作確認はFPR4110-FTD(FXOS:2.2(2.19), FTD:6.2.2))で確認しています。

2.FTD on Firepower4100/9300のNTPサーバ設定方法

Firepower4100/9300シリーズでFTD をご利用の場合、NTP Server の設定は FMC のPlatform settings からではなく、Firepower4100/9300の Firepower Chassis Manager(FCM)からNTPの設定を実施頂く必要がございます。

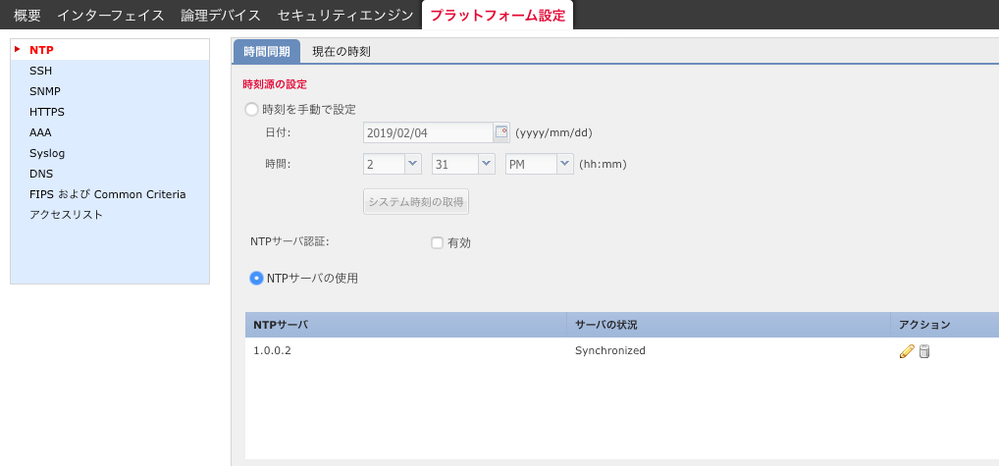

[FCM - NTP 設定画面]

なお、FMCのPlatform Settings 画面にもその旨が記載されています。

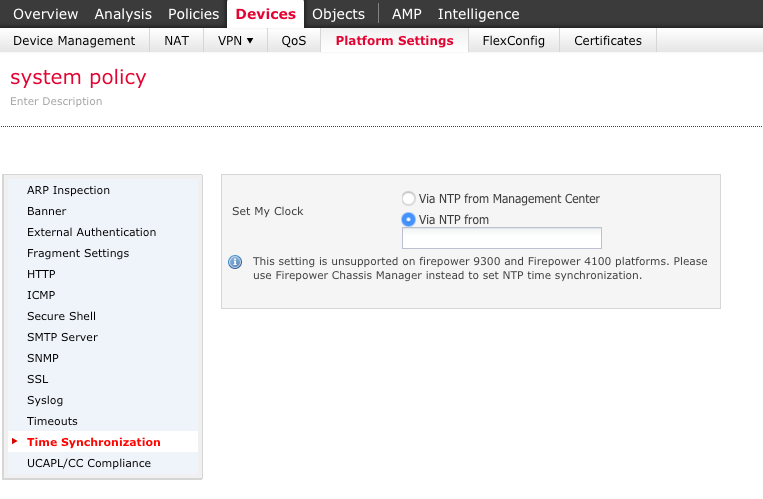

[FMC - Platform Settings 画面]

> This setting is unsupported on firepower 9300 and Firepower 4100 platforms. Please use Firepower Chassis Manager instead to set NTP time synchronization.


3.CLI の出力例

FXOS の security engine CLI 及び FTD のCLIから時刻同期状態を確認すると、それぞれ以下のように表示されます。

[security engine CLI の出力例]

Firepower-module1>show ntp association
     remote           refid      st t when poll reach   delay   offset  jitter
==============================================================================
*203.0.113.126   1.0.0.2          3 u   51   64  377    0.064    0.013   0.007


ind assid status  conf reach auth condition  last_event cnt
===========================================================
  1 17577  961d   yes   yes  none  sys.peer              1

[FTD の出力例]

> show ntp
NTP Server                : 203.0.113.126
Status                    : Being Used
Offset                    : 0.013 (milliseconds)
Last Update               : 36 (seconds)

　
この "203.0.113.126" というIPアドレスはFirepowerが内部的に使用している参照先となり、本来表示されるべきでない情報となります。この問題は表示上の問題として既に弊社内で不具合登録がされており、今後改善される可能性はございます。
* なお、本不具合は現在公開されておりません。
　

本事象はあくまで表示上の問題となりますため、NTP Server とSynchronized 状態となっていれば時刻同期が出来ている状況となります。

4.参考

Cisco FXOS Firepower Chassis Manager 2.2(2) コンフィギュレーション ガイド
 - プラットフォームの設定
https://www.cisco.com/c/ja_jp/td/docs/security/firepower/fxos/fxos222/web-guide/b_GUI_FXOS_ConfigGuide_222/b_GUI_FXOS_ConfigGuide_222_chapter_0111.html

Troubleshoot Issues with Network Time Protocol (NTP) on Firepower Systems
https://www.cisco.com/c/en/us/support/docs/security/firesight-management-center/118626-technote-firesight-00.html


FXOS: FTD: OSの構造とコマンドプロンプトの移動方法
https://community.cisco.com/t5/-/-/ta-p/3303659
