一、始めに
Cisco vManage で管理されているCisco SD-WAN ルータ(以下 SD-WANルータ)間、若しくはLegacy Cisco IOS-XE ルータ(以下 IOS-XEルータ)間では同一手順で拠点間の IPsec VPN Tunnel が設定できますが、SD-WAN ルータとIOS-XE ルータ間で拠点間 IPsec Tunnel を構築する時には設定ファイルの編集などにより容易にVPN Tunnelを設定することができます。本稿では SD-WAN ルータとIOS-XE ルータ間で拠点間 IPsec VPN Tunnel を構築する設定例を紹介します。
二、ネットワーク構成及び設定目標
(1) ネットワーク構成

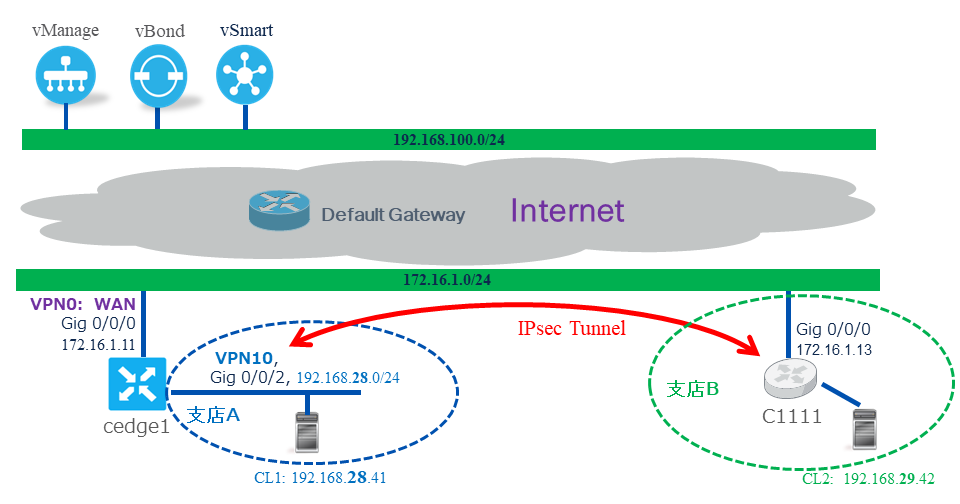

![Topo.png Topo.png](https://community.cisco.com/t5/image/serverpage/image-id/199958i35CC2BF93513AE53/image-size/large?v=v2&px=999)
ネットワーク構成図
本稿では上記のようなネットワーク構成でIPsec Tunnelを設定します。
本構成図では Default Gateway によりインターネットをエミュレートし、支店A にあるSD-WANルータ(cedge1)がインターネト経由でデータセンタ内のvMangaeより管理されているとします。また支店Bにあるルータ (C1111) は Legacy IOS-XE ルータとなります。
本稿ではvManage、vBond、vSmart 及びcedge1の基本設定は完了しており、各デバイス間のネットワーク接続も正常とします。本稿で使用している各機器の種類及びバージョンは以下となります。
vManage: 20.9.3.2
SD-WANルータ(cedge1):C8300-2N2S-6T、17.8.1a
IOS-XEルータ(C1111): C1111-4P、17.6.2
|
(2) 設定目標
構成図の支店A から支店B に IKEv2 IPsec Tunnel を構築し、Tunnel 設定後は支店Aの Windows10端末( CL1: 192.168.28.41 ) から支店BのWindows10端末(CL2: 192.168.29.42)へTunnel経由で通信ができるようにします。
三、設定手順
(1)SD-WANルータのVPN
SD-WANルータのVPNは従来のシスコルータのVRFに相当し、VPN0とVPN512はそれぞれ決まった用途に使われています。
VPN 0: トランスポート (WAN)、Internet もしくは MPLS で外部接続
VPN 512: マネージメント、管理用
|
その他の1 ~ 65535 の数字のVPNはサービス VPNと呼ばれ自由に使用可能です。
本稿では VPN 10 を支店Aのローカルネットワークに割り当てます。
interface GigabitEthernet0/0/0
ip address 172.16.1.11 255.255.255.0
interface GigabitEthernet0/0/2
vrf forwarding 10
ip address 192.168.28.11 255.255.255.0
interface Loopback0
vrf forwarding 10
ip address 10.10.10.1 255.255.255.0
|
SD-WAN ルータの VPN
(2) SD-WAN ルータの設定
SD-WAN ルータの設定はDevice TemplateとFeature Templateより実施します。
(A) Device Template

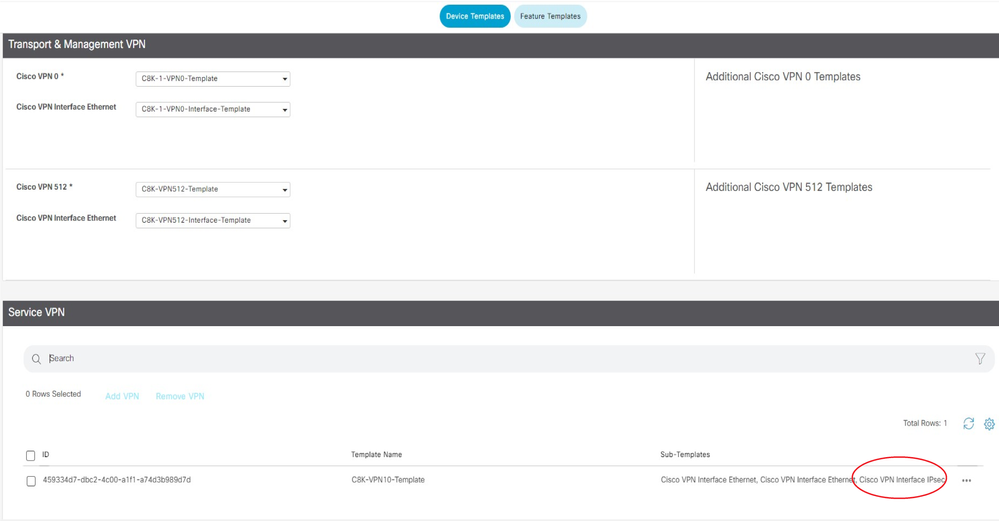

Device Template はルータにアタッチして、設定を適用します。本稿ではSD-WANルータのIP/HostnameなどはDevice Templateで既に設定済みで、IPsec Tunnel に関する設定のみを実施します。
![Device-Template.png Device-Template.png](https://community.cisco.com/t5/image/serverpage/image-id/199959i7513509572A972F9/image-size/large?v=v2&px=999)
Device Template
(B) IPsec VPN のFeature Template
SD-WANルータの IPsec機能はFeature Templateを使って設定し、 Device Template に適用します。
Feature Template > Add Template > Cisco VPN Interface IPsec より新規の Feature Template を作成します。

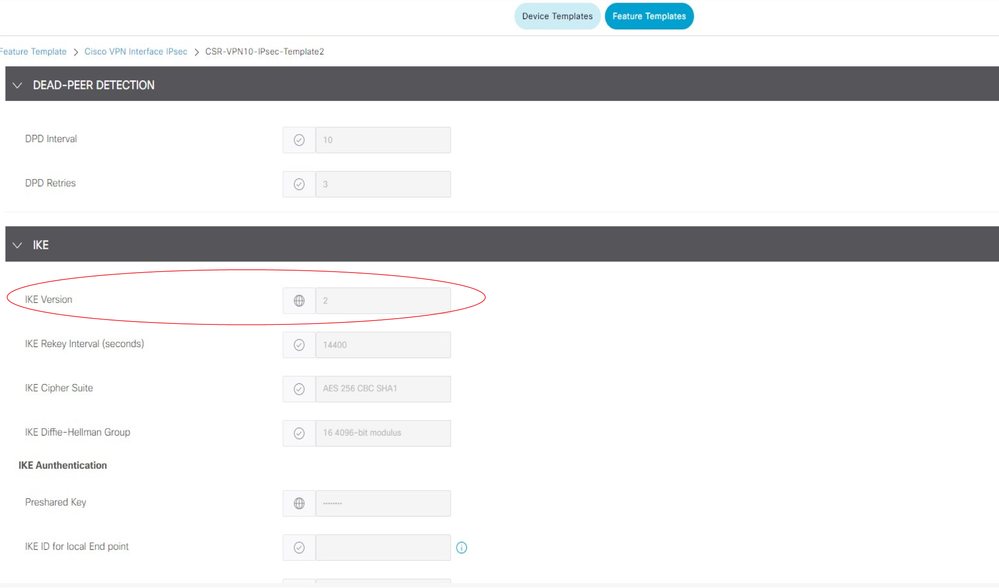

![IKE.png IKE.png](https://community.cisco.com/t5/image/serverpage/image-id/199960i17EEC1E261F367E3/image-size/large?v=v2&px=999)
Cisco VPN Interface IPsec Template
赤丸のように IKE のバージョンを2にして、IKEv2 で VPN Tunnel を設定するようにします。他のパラメータはデフォルト状態のままにします。
IPsec 設定用の Feature Template を設定後、Device Template に適用し、cedge1 にアタッチします。

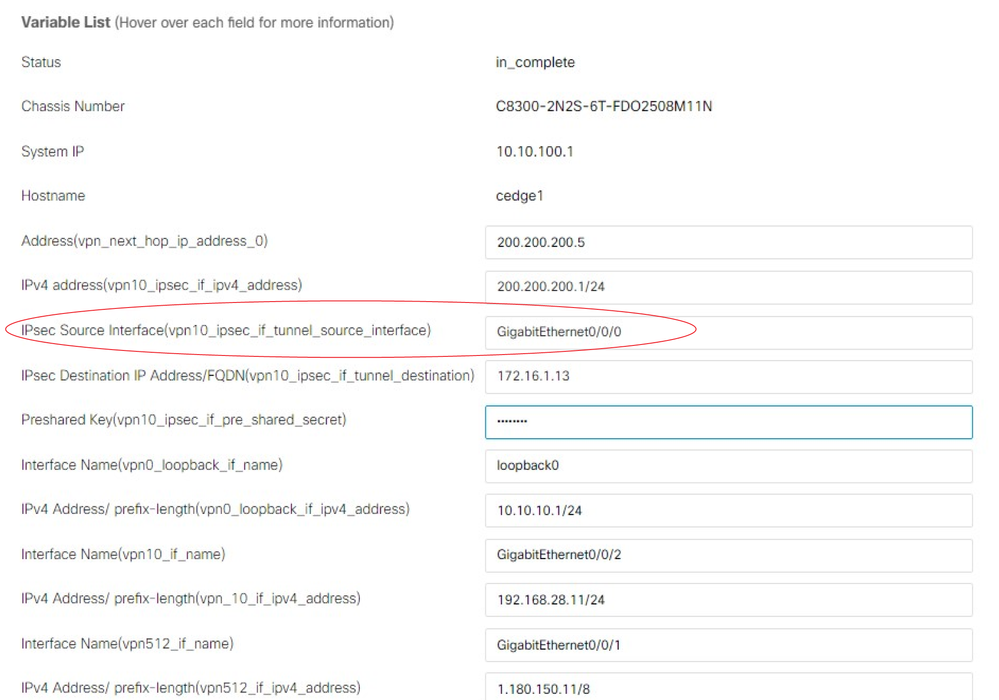

![SourceIP.png SourceIP.png](https://community.cisco.com/t5/image/serverpage/image-id/199961i98496054916A77D2/image-size/large?v=v2&px=999)
IPsec Template Source Interface
IPsec設定用の Feature Template を Device Template に追加した後の状態が上記の図となります。
赤い丸の箇所に示すように、VPN Tunnel の Source Interface にはSD-WANルータのWAN側のインタフェースを設定する必要があります。LAN側のインタフェースを設定するとTunnelが確立できなくなります。
上記のTemplateをSD-WANルータに適用後の VPN 関連の設定は以下となります。
crypto ikev2 proposal p1-global
encryption aes-cbc-128 aes-cbc-256
integrity sha1 sha256 sha384 sha512
group 14 15 16
!
crypto ikev2 policy policy1-global
proposal p1-global
!
crypto ikev2 keyring if-ipsec1-ikev2-keyring
peer if-ipsec1-ikev2-keyring-peer
address 172.16.1.13
pre-shared-key 6 ]NfKEdCcgGBX]AfPCTAHARUDEXIZVKNKJ
!
!
crypto ikev2 profile if-ipsec1-ikev2-profile
match identity remote address 172.16.1.13 255.255.255.255
authentication remote pre-share
authentication local pre-share
keyring local if-ipsec1-ikev2-keyring
lifetime 14400
dpd 10 3 on-demand
no config-exchange request
interface Tunnel100001
vrf forwarding 10
ip address 200.200.200.1 255.255.255.0
ip mtu 1400
ip tcp adjust-mss 1400
tunnel source GigabitEthernet0/0/0
tunnel mode ipsec ipv4
tunnel destination 172.16.1.13
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec1-ipsec-profile
|
以上でSD-WANルータのIPsec VPN Tunnel の設定が完了します。
(3) IOS-XE ルータの設定
IOS-XE ルータのTunnel の設定はSD-WANルータの設定時に決めていたパラメータを元に設定することも可能ですが、本稿ではSD-WANルータから得られたVPN 設定を編集し、IP アドレスを対向ルータに入れ替えて作成します。
crypto ikev2 proposal p1-global
encryption aes-cbc-128 aes-cbc-256
integrity sha1 sha256 sha384 sha512
group 14 15 16
!
crypto ikev2 policy policy1-global
proposal p1-global
!
crypto ikev2 keyring if-ipsec1-ikev2-keyring
peer if-ipsec1-ikev2-keyring-peer
address 172.16.1.11
pre-shared-key Cisco123
!
!
!
crypto ikev2 profile if-ipsec1-ikev2-profile
match identity remote address 172.16.1.11 255.255.255.255
authentication remote pre-share
authentication local pre-share
keyring local if-ipsec1-ikev2-keyring
lifetime 14400
dpd 10 3 on-demand
no config-exchange request
!
!
crypto ipsec transform-set if-ipsec1-ikev2-transform esp-gcm 256
mode tunnel
!
crypto ipsec profile if-ipsec1-ipsec-profile
set security-association lifetime kilobytes disable
set security-association replay window-size 512
set transform-set if-ipsec1-ikev2-transform
set pfs group16
set ikev2-profile if-ipsec1-ikev2-profile
!
interface Tunnel100001
ip address 200.200.200.5 255.255.255.0
ip mtu 1400
ip tcp adjust-mss 1400
tunnel source GigabitEthernet0/0/0
tunnel mode ipsec ipv4
tunnel destination 172.16.1.11
tunnel path-mtu-discovery
tunnel protection ipsec profile if-ipsec1-ipsec-profile
|
上記の赤いラインのようにC1111ではcedge1の設定からIPアドレスのみ編集していることがわかります。
四、完全な設定
本設定例のルータ側の完全な設定例を添付します。
