FMC : FTDデバイスのTraffic量確認

[Hyungjin Lee]

• はじめに
• Report 設定方法
• Report Preview
• Report 生成
• Template 保存
• 参考情報



はじめに

FMCの Report機能より、登録デバイスのトラフィック量を確認する方法をご紹介します。本ドキュメントは、FTDv 及び FMCv バージョン 6.4.0.8を用いて確認、作成しております。

Report 設定方法

1. Overview > Reporting > Report Template より、+ Create Report Template をクリックします。

2. Template の各項目を設定します。
　① Add Line Chartをクリック
　②, ③, ④ Interface Statistics / Time / Ingress Bytes (KB) を選択
　⑤ Time Windowsより、期間を設定（ ※ 現在時刻が基準となります。固定の時間範囲設定はできません。）

3. Previewより 設定内容の結果が確認できます。また、Save及び Generateボタンより 設定内容の保存及び Reportを生成します。

Report Preview

Previewより 結果を確認します。Windows Timeを 1dayに設定したため、一日前から 現在時刻 (2020-06-23 12:53:02) のデータが表示されます。



Report 生成

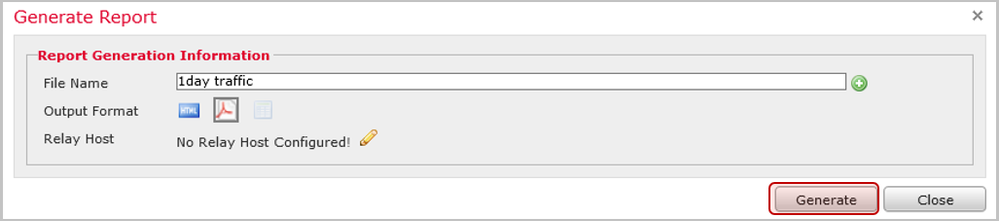

1. Generateボタンをクリックすると Generate Report ポップアップ画面が表示されます。File Name入力、Output Formatを選択後、下記画面のGenerateより Reportを生成します。

※ 当機能を利用時は Timezone UTCで利用してください。Timezone JSTで Reportを生成すると グラフ表示の不具合で Time (X-Axis) が UTC 時刻で表示されます。グラフのローカルタイムの表示は 不具合管理ID CSCvu78315で機能開発中です。

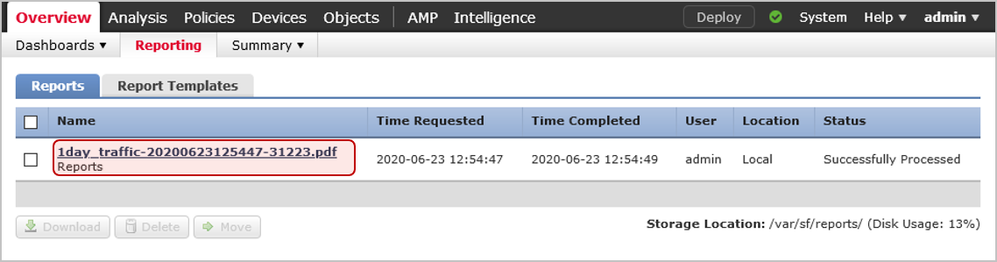

2. 生成したReportは、 Reportsタブより確認できます。



Template 保存

Saveボタンより 設定内容を保存します。保存したTemplateは、Report Templatesタブより確認できます。また、右側のアイコンより Reportの生成や 修正などが可能です。

参考情報

FMC : Report機能のご紹介
https://community.cisco.com/t5/-/-/ta-p/3724138

Firepower Management Center Configuration Guide
https://www.cisco.com/c/en/us/td/docs/security/firepower/640/configuration/guide/fpmc-config-guide-v64/working_with_reports.html

Firepower System / Firepower Threat Defense (FTD) トラブルシューティング
https://community.cisco.com/t5/-/-/ta-p/3161733

Cisco Secure Firewall (FTD) - how to  ※FTD情報 まとめサイト
https://community.cisco.com/t5/-/-/ta-p/5024782
