1. はじめに
2. FTD/FMC/FXOS から送信される可能性のある syslog
2-1. FTD の br1 interface から送信されるケース
2-1-1. FTD から Connection Event が送信されるケース
2-1-2. FTD から Intrusion Event が送信されるケース
2-2. FTD の br1 interface 以外から送信されるケース
2-3. FXOS の management interface から送信されるケース
2-4. FMC の management interfaceから送信されるケース
2-4-1. FMC から Correlation Event が送信されるケース
2-4-2. FMC から Health Monitor Alert が送信されるケース
2-4-3. FMC から Impact Flag Alert が送信されるケース
2-4-4. FMC から Discovery Monitor Alert が送信されるケース
2-4-5. FMC から Malware Protection Alert が送信されるケース

1. はじめに

FTD（Firepower Threat Defence）では FMC（Firepower Management Center）による管理の際、FTD or FMC or FXOS（Firepower eXtensible Operating System）（FXOS は FPR4100 or FPR9300 シリーズのみ）から様々な種類の syslog を送信することが可能ですが、この複雑さが逆に混乱を招く場合がございます。本 topic では FTD が FMC で管理されてる場合に送信される syslog の種類についてご案内させて頂きます。
※ 本 topic は FPR4110 FTD 6.2.2.1 FXOS 2.3(1.56) + FMCv 6.2.2.1 で動作確認を行っております。
※ 本 topic は syslog に関しての記述となっていますが、SNMP trap に関しても同様とお考え頂いて問題ありません。

2. FTD/FMC/FXOS から送信される可能性のある syslog

前提条件として、各 IP address が以下であり、これらの IP address は全てお互い IP reachability があります。

FTD br1	1.158.158.39/8
FTD diagnostic	1.155.211.6/8
FXOS management	1.160.0.93/8
FMC management(eth0)	1.150.0.164/8
Syslog Server	1.160.0.4/8

【FTD br1】
admin@Firepower-module1:/opt/bootcli/cisco/cli/bin$ sudo sfcli.pl show network | grep -i addre
Address : 1.158.158.39

【FTD diagnostic】
firepower# show ip | in diag
Ethernet1/1 diagnostic 1.155.211.6 255.0.0.0 CONFIG

【FXOS management】
FPR4110-A /fabric-interconnect # show detail | grep "IP A"
 OOB IP Addr: 1.160.0.93

【FMC management(eth0)】
admin@toishika-FMC4:~$ ifconfig | grep "inet ad"
 inet addr:1.150.0.164 Bcast:1.255.255.255 Mask:255.0.0.0

2-1. FTD の br1 interface から送信されるケース

2-1-1. FTD から Connection Event が送信されるケース

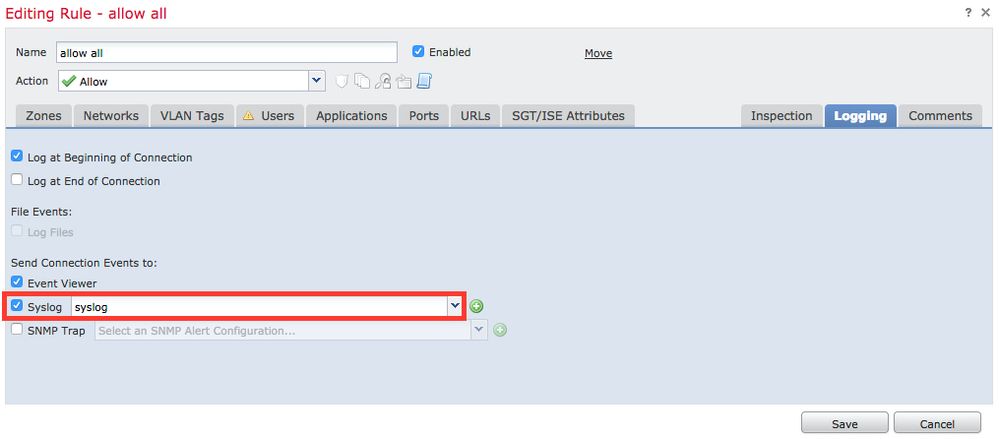

以下のように ACP の Logging 設定で Syslog が有効になっている場合、FTD で生成された Connection Event は FTD の br1 interface から送信されます。

以下がサンプルのパケットキャプチャです。

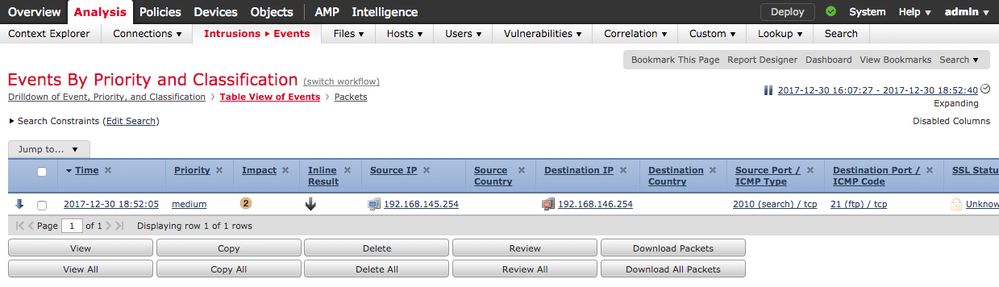

2-1-2. FTD から Intrusion Event が送信されるケース

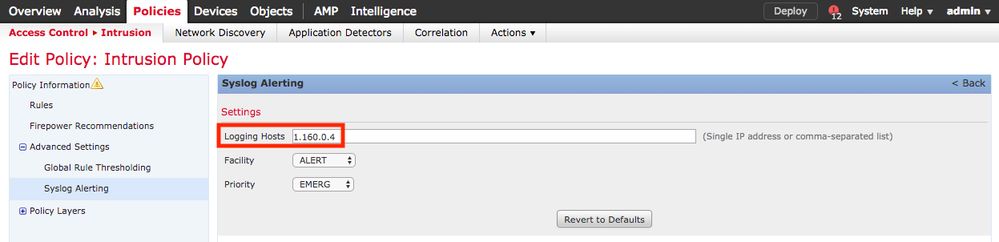

以下のように Intrusion Policy の Advanced Settings > Syslog Alerting が有効になっている場合、FTD で生成された Intrusion Event は FTD の br1 interface から送信されます。

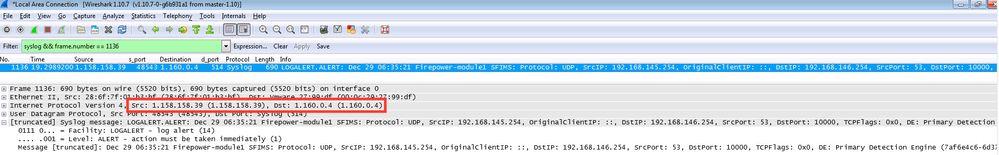

以下がサンプルのパケットキャプチャです。

2-2. FTD の br1 interface 以外から送信されるケース

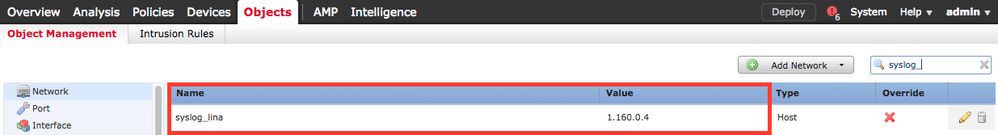

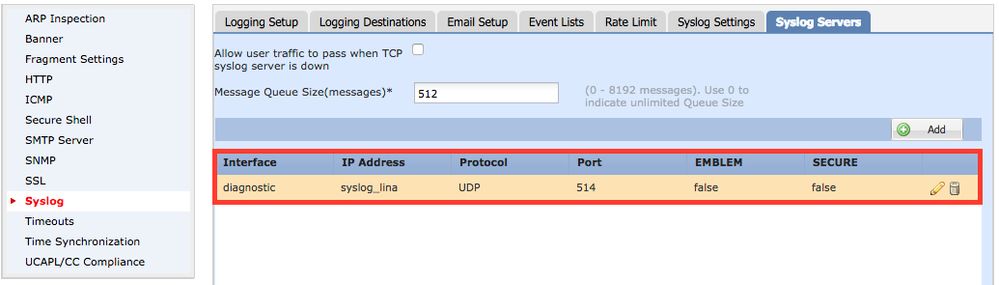

以下のように FMC の Platform Settings 配下で syslog 設定をしている場合（= FTD の show running logging 上の設定が存在する場合）、FTD で生成された LINA(ASA) syslog は FTD の br1 interface 以外から送信されます。使用される interface は logging host 内で定義されている interface から送信されます。以下は diagnostic interface の例です。

> show running-config logging
logging enable
logging timestamp
logging buffer-size 1000000
logging buffered emergencies
logging trap emergencies
logging host diagnostic 1.160.0.4
logging flash-minimum-free 1024
logging flash-maximum-allocation 3076
logging message 302015 level emergencies

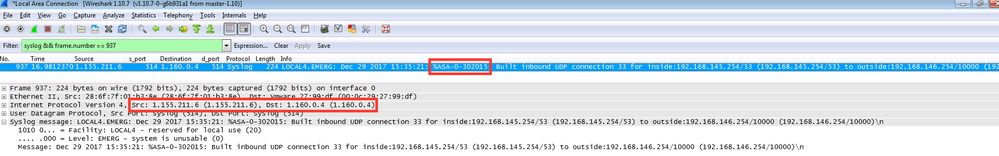

以下がサンプルのパケットキャプチャです。

LINA(ASA) syslog に関しては以下の記事も参考にして頂ければと思います。

2-3. FXOS の management interface から送信されるケース

以下のように FCM（Firepower Chassis Manager）の Platform Settings 配下で syslog 設定をしている場合、FXOS で生成された syslog は FXOS management interface から送信されます。

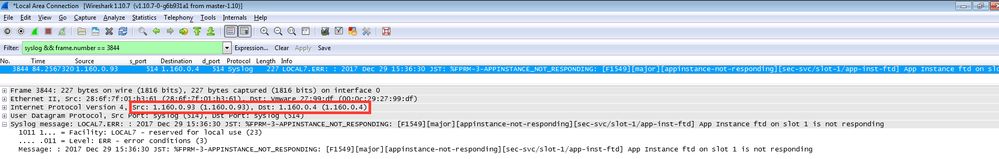

以下がサンプルのパケットキャプチャです。

2-4. FMC の management interface から送信されるケース

2-4-1. FMC から Correlation Event が送信されるケース

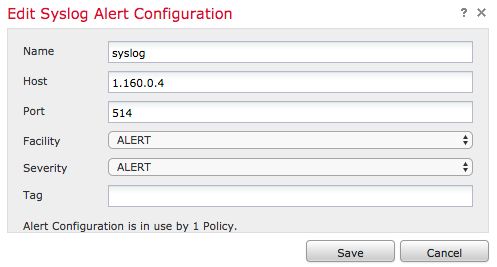

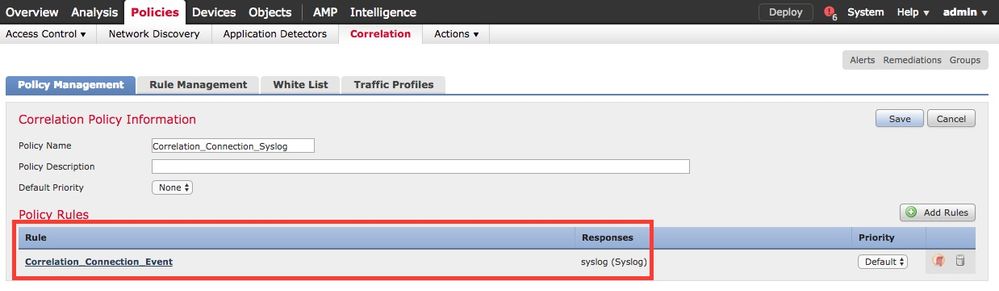

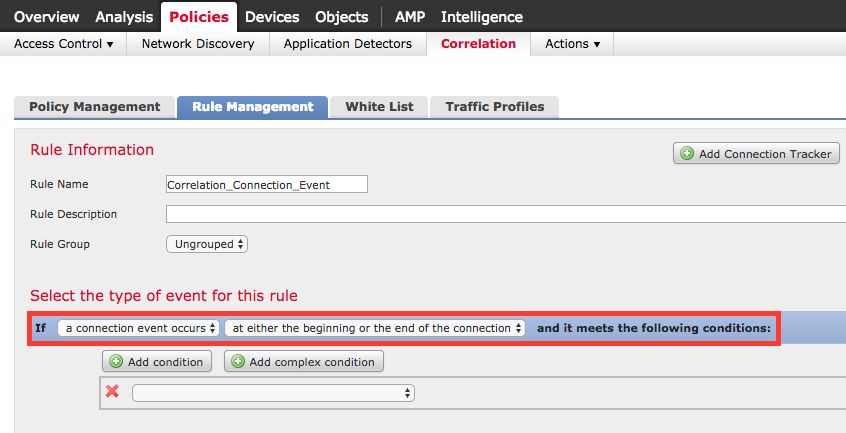

以下のように Correlation の機能を用いて何かしらのイベントと syslog を関連付けている場合、Correlation Event が FMC management interface から syslog 送信されます。以下は Connection Event を Correlation Event として FMC から syslog 送信させた場合の例です。

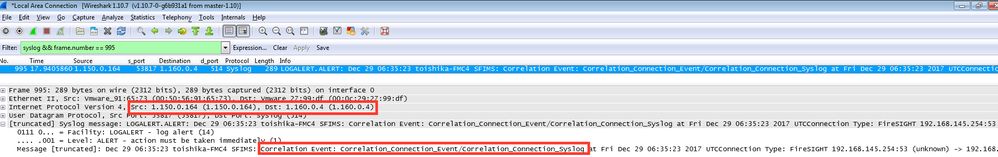

以下がサンプルのパケットキャプチャです。

Correlation の機能に関しては以下の記事も参考にして頂ければと思います。

2-4-2. FMC から Health Monitor Alert が送信されるケース

以下のように Health Monitor Alerts と syslog を関連付けている場合、Health Monitor Alert が FMC management interface から syslog 送信されます。

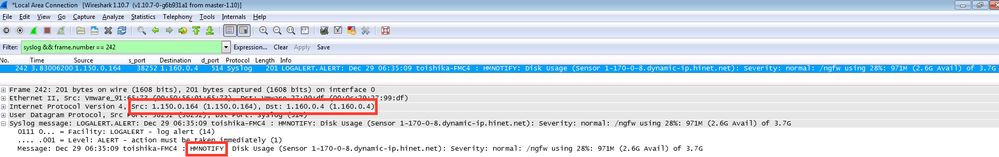

以下がサンプルのパケットキャプチャです。

2-4-3. FMC から Impact Flag Alert が送信されるケース

以下のように Impact Flag Alerts と syslog を関連付けている場合、Impact Flag Alert が FMC management interface から syslog 送信されます。

以下がサンプルのパケットキャプチャです。

2-4-4. FMC から Discovery Monitor Alert が送信されるケース

以下のように Discovery Monitor Alerts と syslog を関連付けている場合、Discovery Monitor Alert が FMC management interface から syslog 送信されます。

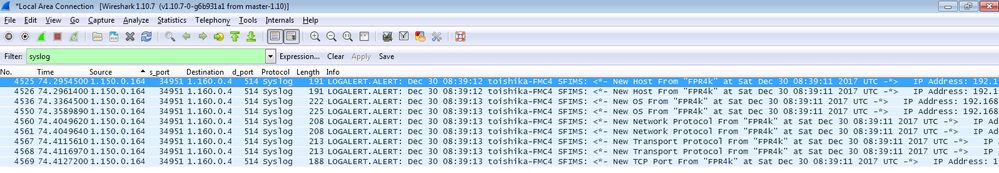

以下がサンプルのパケットキャプチャです。

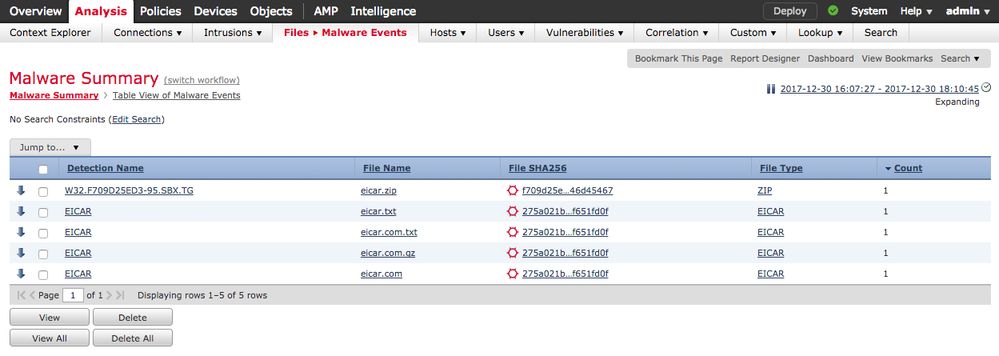

2-4-5. FMC から Malware Protection Alert が送信されるケース

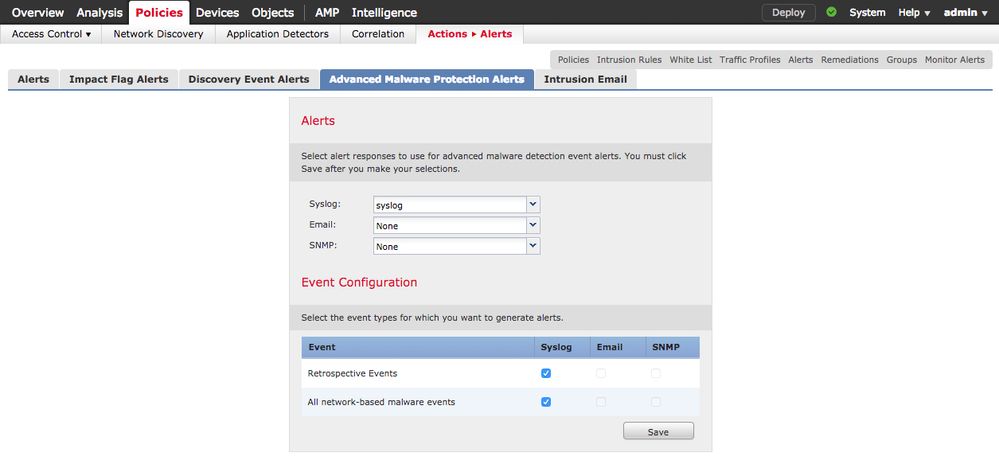

以下のように Advanced Malware Protection Alerts と syslog を関連付けている場合、Advanced Malware Protection Alert が FMC management interface から syslog 送信されます。

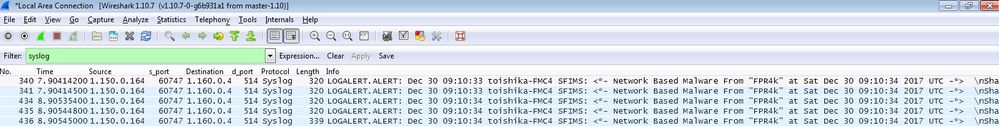

以下がサンプルのパケットキャプチャです。

Last reviewed on Dec 31, 2017 by toishika
