FXOS: show fault メッセージ「Config backup may be outdated」ログの原因・対処法について

yuimamur · ‎2019-12-25

はじめに
Faultメッセージ「Config backup may be outdated」とは
Faultメッセージ確認方法
FXOSバックアップ手順
FTPサーバからのバックアップ確認例

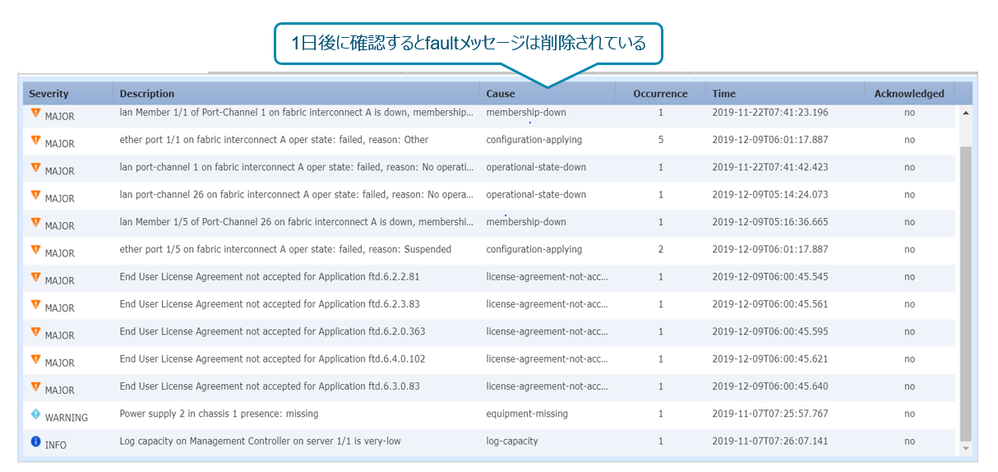

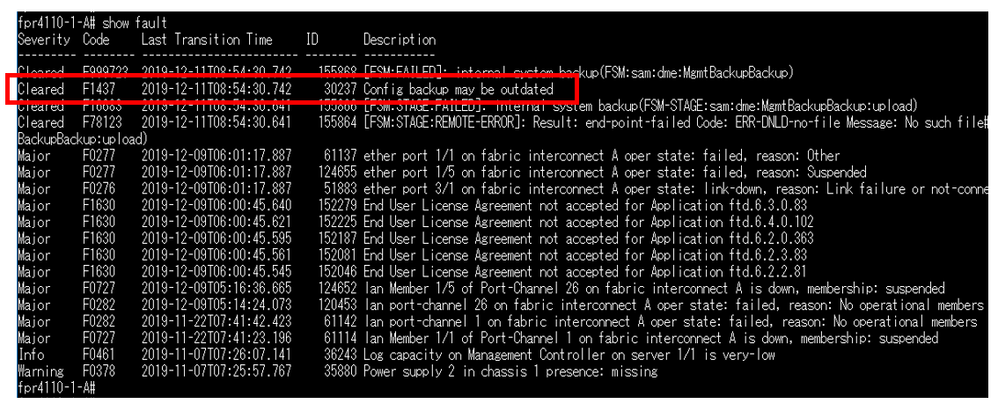

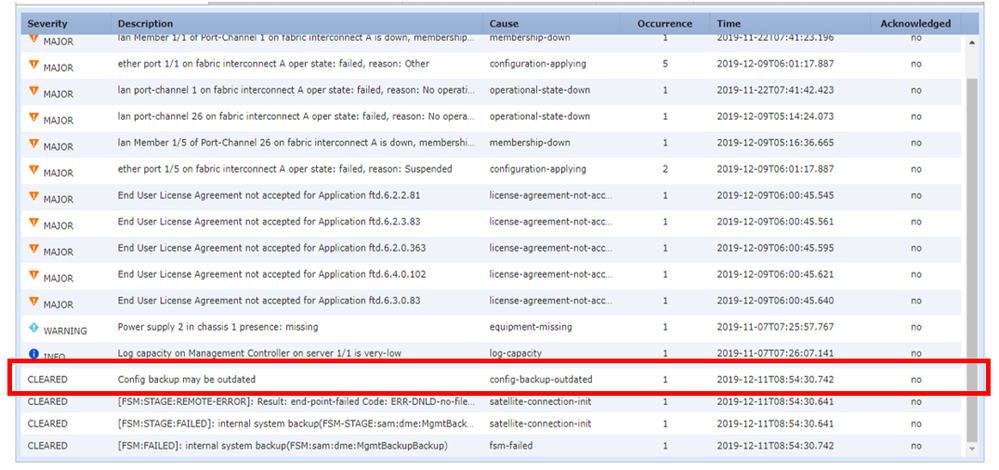

バックアップ後のshow fault確認
参考情報

はじめに

本ドキュメントでは、FXOS（Firepower eXtensible Operating System）において、show faultコマンドで出力される「Config backup may be outdated」メッセージに関して説明をしております。
FPR4100/9300シリーズは、 ASAもしくはFTDは、FXOS上で動作しており、各ソフトウェアは分離されています。FXOSがシャーシやモジュール、インターフェイス、電源やFANなどのハードウェアの管理をしています。また、FXOSは個別の設定をもっており、ASAやFTDとは別に、FXOS設定のバックアップが可能です。
FXOSの障害管理は show faultコマンドで行います。当コマンドの出力は FXOSの管理GUIである Firepower Chassis Manager (FCM)からも確認可能です。
show faultコマンドに関する詳細情報は、以下のコミュ二ティサイトに記載してあります。

FPR2100/4100/9300: FXOS: ハードウェアの障害管理方法 (show faultコマンド)

また、Faultメッセージに関する、Codeや説明、推奨アクションは以下のドキュメントに記載されております。

Cisco Firepower 4100/9300 FXOS Faults and Error Messages

今回使用している機器・ソフトウェアバージョンは、以下を使用しております。

ハードウェア：Firepower 4110、ソフトウェア：FXOS 2.0(1.201)

Faultメッセージ「Config backup may be outdated」とは

こちらのメッセージは、長期間バックアップを行っていない際に、出力されることがあります。メッセージ自体は、"Minor" レベルのメッセージで、FXOS のバックアップ設定をしていない、もしくは長期間取得していないために出力されます。FXOS のバックアップを取得することで本メッセージの出力は停止されます。

Faultメッセージ確認方法

FXOSのFaultメッセージは、FCMを使用した確認方法とCLIを使用した確認方法の２つの方法があります。FCM、CLIともに、現在「Config backup may be outdated」というメッセージがMinorレベルとして、出力されていることが確認できます。

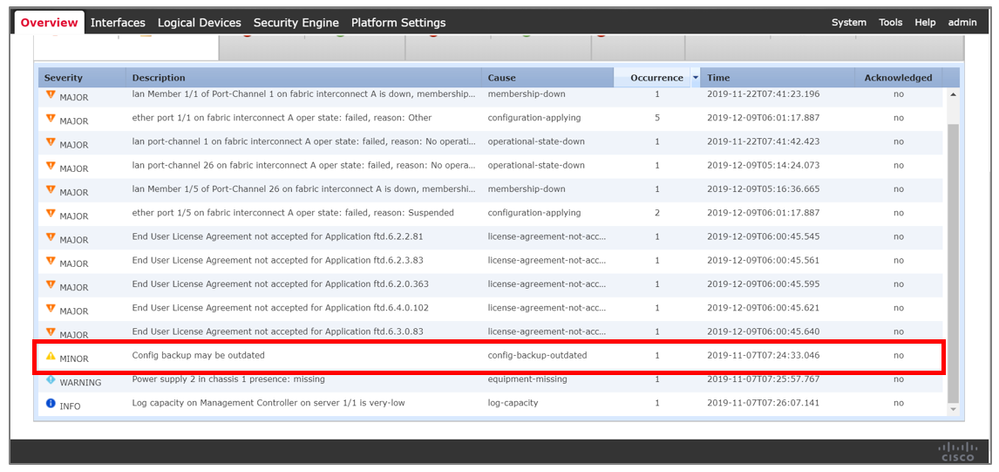

・FCM(GUI)の場合

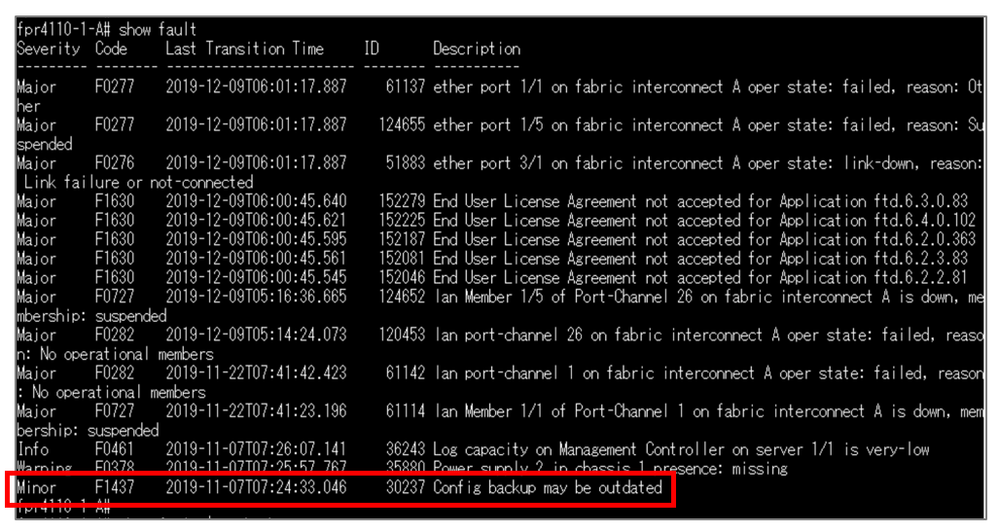

・CLIの場合

FXOSバックアップ手順

FXOSのバックアップは、FCMを使用した方法とCLIを使用した方法の２つの方法で可能です。FCM、CLIを使用したバックアップ手順の詳細はそれぞれ以下のドキュメントに記載されております。

CLI：Cisco Firepower 4100/9300 FXOS CLI Configuration Guide

FCM：FXOS コンフィギュレーションファイルのエクスポート

また、例として、バックアップ例とその確認例を以下に記載しております。

・CLIの場合

バックアップ設定例

今回は、指定したTFTPサーバへエクスポートします。まずsystemディレクトリ配下に移動し、export-configコマンドを使用して、バックアップファイルをリモートサーバ（TFTPサーバ）にエクスポートします。

fpr4110-1-A# scope system
fpr4110-1-A /system # export-config tftp://<Username>@<TFTP Server IP address>:/export/test-backup.xml enabled
fpr4110-1-A /system/export-config* # commit-buffer
fpr4110-1-A /system/export-config # exit

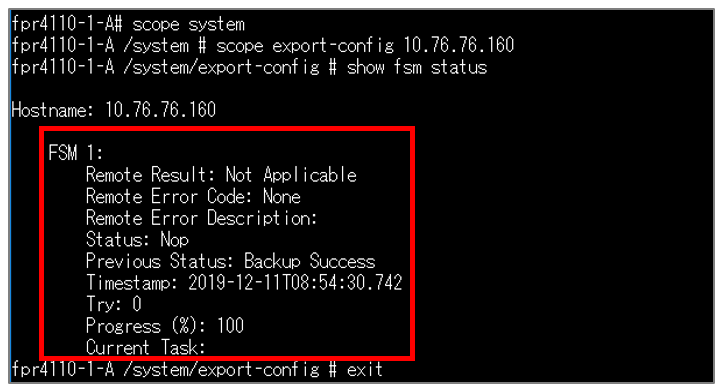

バックアップ確認例（ステータス確認）

fpr4110-1-A# scope system
fpr4110-1-A /system # scope export-config 10.76.76.160
fpr4110-1-A /system/export-config # show fsm status
Hostname: 10.76.76.160
    FSM 1:
        Remote Result: Not Applicable
        Remote Error Code: None
        Remote Error Description:
        Status: Nop
        Previous Status: Backup Success
        Timestamp: 2019-12-11T09:28:00.995
        Try: 0
        Progress (%): 100
        Current Task:
fpr4110-1-A /system/export-config#

・FCMの場合

今回は、CLIからの方法と同様に指定のTFTPサーバへエクスポートします。FCMにログイン後、[システム] > [設定] > [エクスポート] の順へ選択し、オンデマンドエクスポートの箇所に何も記入されていないことを確認します。

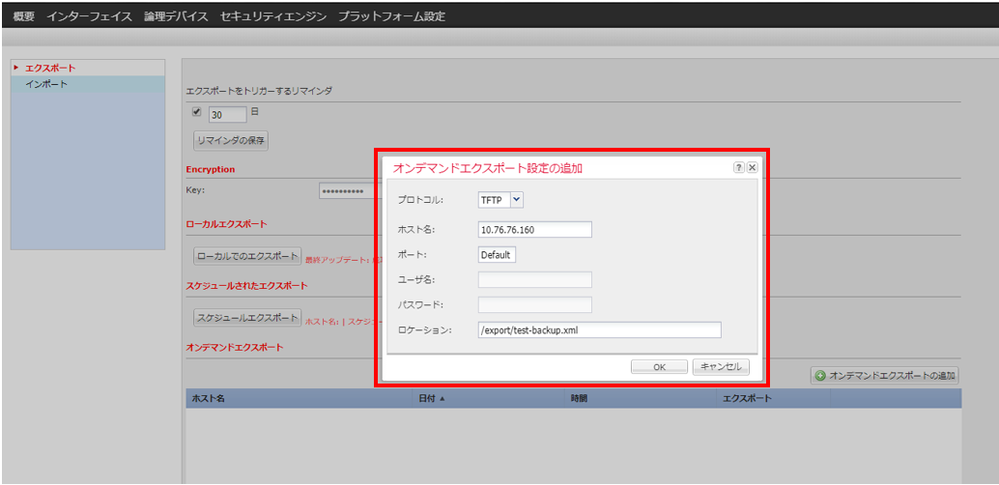

次に、[オンデマンドエクスポートの追加]をクリックした後、バックアップに使用するサーバに関するIPアドレスや保存するフォルダ、サーバのユーザ名、パスワードなどを記載します。また、この際に選択可能なプロトコルは、FTP、TFTP、SCP、SFTP のいずれかです。

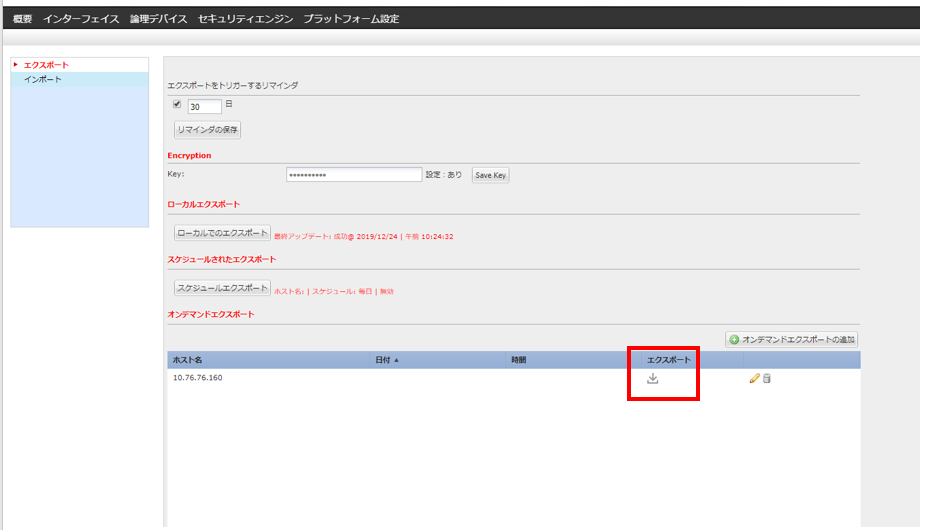

[OK]をクリックすると、オンデマンドエクスポート欄にホストが登録されます。その後、下の画像の[赤枠]部分のエクスポートマークをクリックすることで、エクスポートが行われます。 fcm-backup⑧.PNG

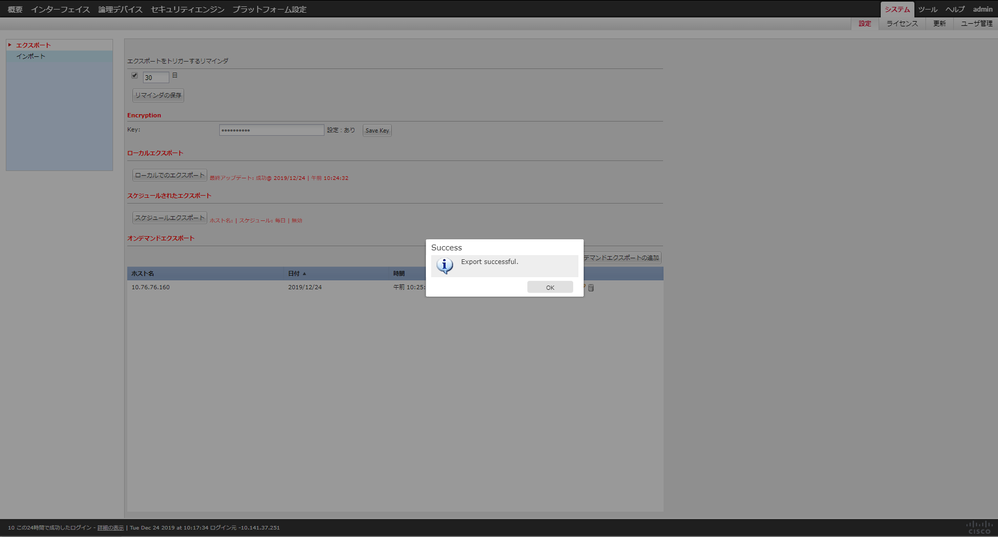

正しくエクスポートが行われていた場合、以下のように「Export successful」のメッセージが出力されます。

FTPサーバからのバックアップ確認例

FTPサーバに接続後、指定したディレクトリを確認すると、バックアップファイルがエクスポートされていることが確認できます。

cisco@ubuntu:~$ ftp <TFTP Server IP address>
Connected to <TFTP Server IP address>
220-FTP server
220 Username/Password:<Username>/<Password>
Name (<TFTP Server IP address>:<Hostname>): <Username>
331 Password required for <Username>
Password:
230 Logged on
Remote system type is UNIX.
ftp> cd export
250 CWD successful. "/export" is current directory.
ftp> dir
200 Port command successful
150 Opening data channel for directory listing of "/export"
-rw-r--r-- 1 ftp ftp          33725 Dec 11 14:24 test-backup.xml
226 Successfully transferred "/export"
ftp>
