SNMPv3によるISEのプロセス監視

[Guangri Jin]

• 一、始めに
• 二、ネットワークト構成図と使用機器
• 三、SNMP Manager の設定
• (1) SNMP Engine ID 及びユーザの設定
• (2) SNMP Agent の設定
• 四、ISE の設定
• 五、確認
• 六、参考文献

一、始めに

Cisco ISEでは SNMP トラップによりプロセスのスタート、ストップなどの状態を監視することができます。ISE は、SNMPv1、SNMPv2c、および SNMPv3 をサポートします(参考文献[1])。本稿では ISEで SNMPv3 を設定し、プロセス監視を行う例について紹介します。

二、ネットワークト構成図と使用機器

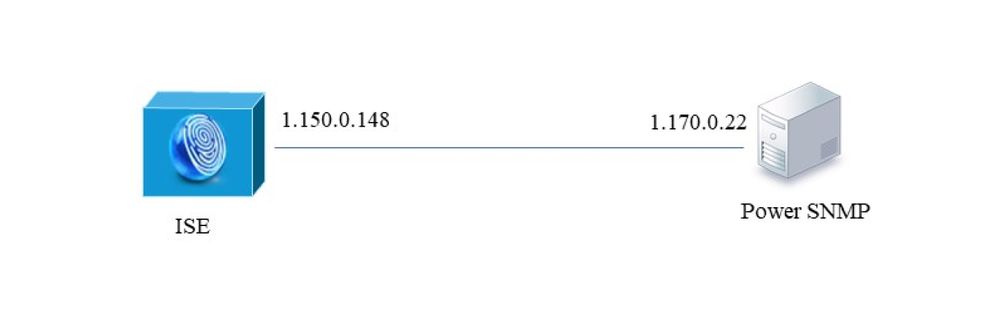

                                                                      図１　ネットワーク構成図

本稿では以下のデバイスを使用しています：

ISE： ISE 2.4, Virtual Appliance

SNMP Manager: PowerSNMP

三、SNMP Manager の設定

本セクションでは SNMP Manager を設定します。

(1) SNMP Engine ID 及びユーザの設定

まずは Tools > Configuration > Configure Authoritative Engine をクリックします。

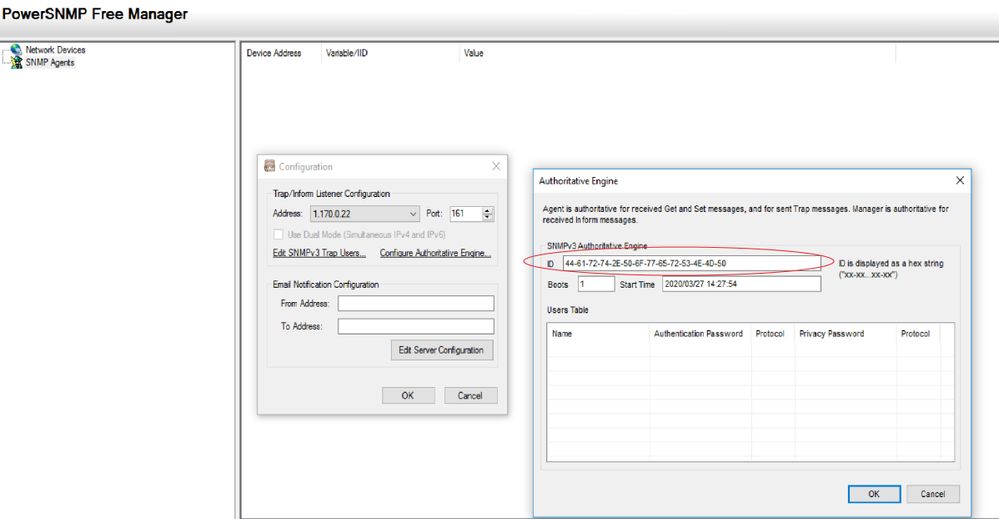

上記図で ID は SNMP Manager の Engine ID で、 ISE の設定で使用されます。

次に Users Tables から右クリック > Add により新規ユーザを追加します。

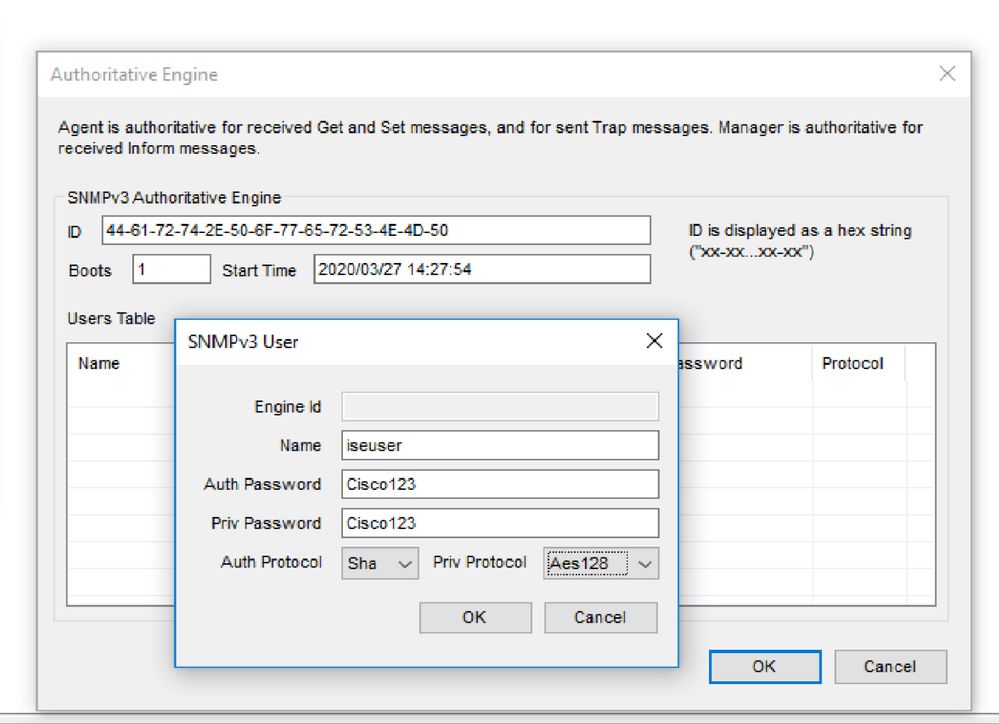

Auth Protocol は Sha、Priv Protocol は AES128 を選択します。これらの設定も ISE 側と合わせる必要があります。

(2) SNMP Agent の設定

SNMP Agents から右クリック > Add Agents > Add Agent をクリックします。

 Version を 3 にし、 Auth Protocol は Sha、Priv Protocol は AES128 を選択します。

以上で SNMP Manager の設定は完了します。

四、ISE の設定

ISE の SNMPv3 設定は CLI から行います。

ISE/admin(config)# snmp-server enable

ISE/admin(config)# snmp-server user iseuser v3 plain Cisco123 Cisco123

ISE/admin(config)# snmp-server host 1.170.0.22 version 3 iseuser 0x446172742E506F776572534E4D50  plain Cisco123 Cisco123

上記で  0x446172742E506F776572534E4D50 は SNMP Manager の Engine ID で上記の三、(1) で確認した Engine ID に合わせる必要があります。

五、確認

(1) ISE の CLI から以下のコマンドを実行して、SNMP の設定を確認します。

ISE/admin# show snmp-server user

User: iseuser

  EngineID: FCH2016V1LV

  Auth Protocol: sha

  Priv Protocol: aes-128

(2) ISE の Application を停止し、トラップを発生させます。

ISE/admin# application stop ise

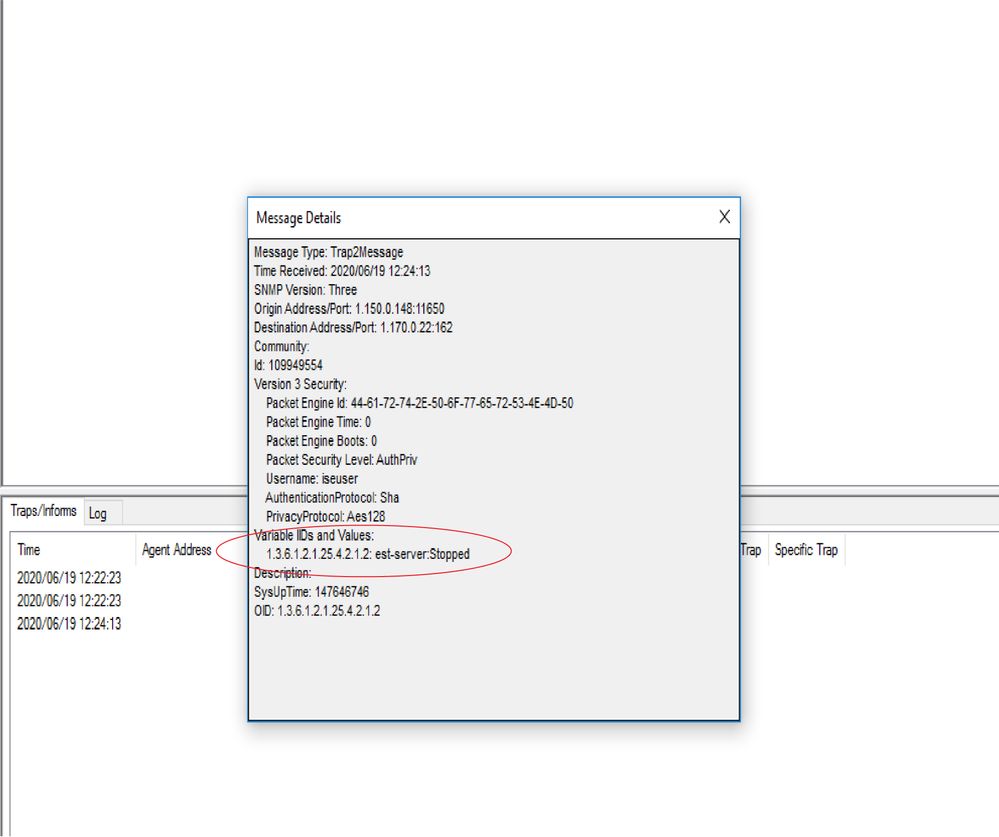

 (3) SNMP Manager からプロセスがストップしたトラップが届いているのが確認できます。

六、参考文献

※１ Cisco ISE プロセスをモニタする SNMP トラップ

https://www.cisco.com/c/ja_jp/td/docs/security/ise/2-3/admin_guide/b_ise_admin_guide_23/b_ise_admin_guide_23_chapter_011001.html#id_17078
