はじめに
初期設定
CSSM On-Prem を介して CSSM へ接続の設定
CSSM On-Prem の接続確認

はじめに

本ドキュメントは Catalyst の Smart License (スマートライセンス) で CSSM On-Prem (シスコスマートソフトウェアマネージャーオンプレミス) を介して CSSM (シスコスマートソフトウェアマネージャー) へ接続の設定を紹介します。

License 使用状況の情報をローカルに設置 CSSM On-Prem (旧サテライトサーバー) に送信します。本サーバーは定期的に情報を CSSM と同期します。
本同期は CSSM と接続された環境では自動的に行われます。切断された環境では手動で行います。

初期設定

スマートライセンスをサポートするソフトウェアバージョンで起動しますと、次のデフォルト設定がデバイスに追加されます。

service call-home
call-home
 ! If contact email address in call-home is configured as sch-smart-licensing@cisco.com
 ! the email address configured in Cisco Smart License Portal will be used as contact email address to send SCH notifications.
 contact-email-addr sch-smart-licensing@cisco.com
 profile "CiscoTAC-1"
  active
  destination transport-method http
  no destination transport-method email
destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService
 ! Alternatively, if you cannot resolve DNS, a static entry can be configued with "ip host" for CSSM IPs.

CSSM On-Prem を介して CSSM へ接続の設定

Catalyst の基本設定として、以下 1～3を設定します。

DNS の指定
Catalyst が HTTPS Client、CSSM On-Prem が HTTPS Server の関係
CSSM On-Prem へ接続用の経路情報を設定

ip routing
!
license smart enable
! to enable smart licensing
license smart transport callhome
! call-home is the transport method used
!
! L3 SVI Config
interface Vlan100
 ip address 192.168.1.11 255.255.255.0
!
! Ensure http client source interface can reach tools.cisco.com and port 443 is open.
ip http client source-interface Vlan100
! http is used to communicate via call-home therefore we must define the http client interface
!
! Route
ip route 0.0.0.0 0.0.0.0 192.168.1.254
! DNS Server
ip name-server 8.8.8.8

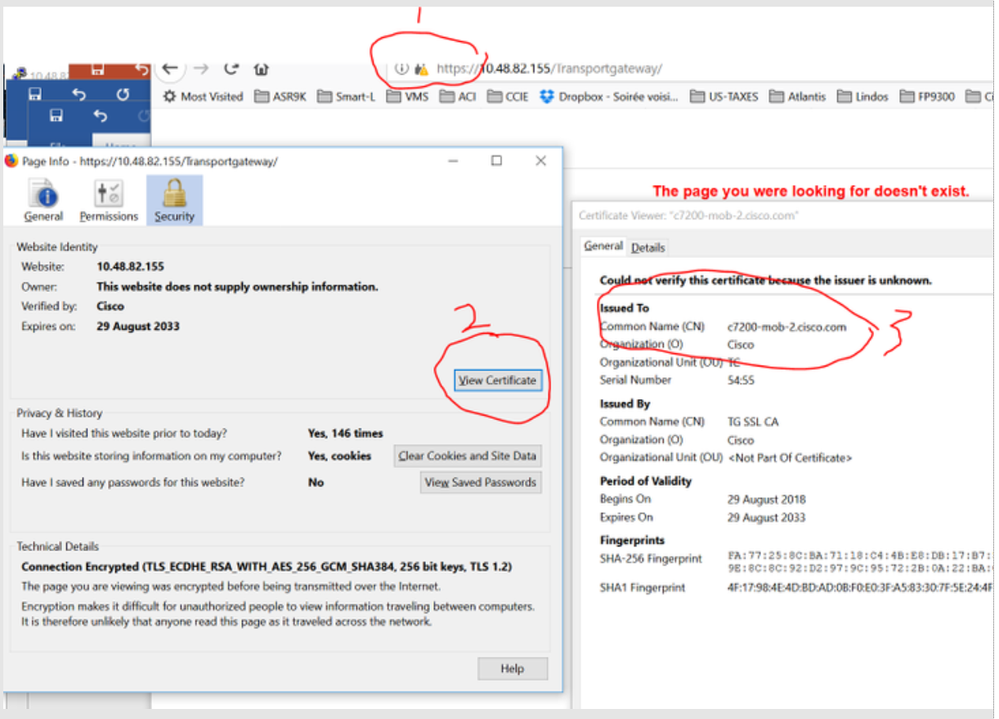

CSSM On-Prem で Common Name (CN) を取得します

CSSM On-Prem へログインします
Web ブラウザーを開き、https://satellite-ip/Transportgateway を入力してアクセスします
View Certificate を選択します
Common name (CN) をコピーします

Catalyst で以下の Profile を設定、変更をします。

注意：URL は大文字と小文字を区別し、完全に一致する必要があります！

     profile "CiscoSatelliteHTTPS"
     active
     reporting smart-licensing-data
     destination transport-method http
     no destination transport-method email
     destination address http https://C-Name/Transportgateway/services/DeviceRequestHandler
       ** or **
     destination address http https://C-Name/Transportgateway/

他に注意事項が 2つあります。

CSSM On-Prem がローカルにあり、信頼される場合、 SLA Trustpoint の失効の確認は無効に設定を変更します

     conf t
     crypto pki trustpoint SLA-TrustPoint
     enrollment terminal
     revocation-check none <<<< noneを設定

server-identity-check - HTTP に HTTP アドレスが含んでいるか確認する機能となります。 CSSM On-Prem では HTTP アドレスは含まれないため、本機能を無効に設定を変更します。

     call-home
       no http secure server-identity-check　<< no を設定

CSSM On-Prem の接続確認

CSSM On-Prem へ接続を開始から接続が完了し、CSSM On-Prem で SA (スマートアカウント), VA (バーチャルアカウント),ライセンスの認証されるログを確認します。

! Smart licensing process starts
!
Registration process is in progress. Use the 'show license status' command to check the progress and result
!
! Crypto key is automatically generated for HTTPS communication
!
Generating 2048 bit RSA keys, keys will be exportable... [OK] (elapsed time was 1 seconds)
%CRYPTO_ENGINE-5-KEY_ADDITION: A key named SLA-KeyPair has been generated or imported by crypto-engine
%PKI-4-NOCONFIGAUTOSAVE: Configuration was modified.  Issue "write memory" to save new IOS PKI configuration
!
! Call-home start registration process
!
%CALL_HOME-6-SCH_REGISTRATION_IN_PROGRESS: SCH device registration is in progress. Call-home will poll SCH server for registration result. You can also check SCH registration status with "call-home request registration-info" under EXEC mode.
!
! Smart Licensing process connects with CSSM and check entitlement.
!
%SMART_LIC-6-EXPORT_CONTROLLED: Usage of export controlled features is allowed
%SMART_LIC-6-AGENT_REG_SUCCESS: Smart Agent for Licensing Registration with the Cisco Smart Software Manager or satellitefor udi PID:<PID>,SN:<SN>
%SMART_LIC-4-CONFIG_NOT_SAVED: Smart Licensing configuration has not been saved

show コマンドで合わせて AUTHORIZED を確認します

Catalyst# show license status
Tue Sep 29 07:34:36.023 PDT
Smart Licensing is ENABLED
  Initial Registration: SUCCEEDED on Mon Sep 28 2017 21:55:46 PDT
  Last Renewal Attempt: None
  Registration Expires: Sun Dec 27 2017 11:49:40 PDT
License Authorization:
  Status: AUTHORIZED on Mon Sep 28 2017 21:56:10 PDT
  Last Communication Attempt: SUCCEEDED on Mon Sep 28 2017 21:56:10 PDT
  Next Communication Attempt: Wed Oct 28 2017 21:56:10 PDT
  Communication Deadline: Sun Dec 27 2017 11:49:16 PDT
