Catalyst3650 / Catalyst3850、Catalyst9K スタック構成において、 SLRでの機器交換時の手順

[haoslian]

• はじめに
• Catalyst 製品自体が稼働している場合
• Catalyst 製品自体が稼働していない場合
• 参考情報

はじめに

Catalyst3650/Catalyst3850、Catalyst9K では16.9 train 以降 Smart License の使用が必要となっています。

本ドキュメントでは Catalyst 製品のスタック構成において、Smart License をリリースする手順と、代替品にSmart License を再適用する手順を紹介します。Catalyst3650/Catalyst3850、Catalyst9K シリーズが対象となります。

Catalyst 製品の稼動状態により、それぞれの手順を紹介します。

Catalyst 製品自体が稼働している場合

Catalyst 製品自体で Reservation Return Code を作成し、CSSM で PI 削除時にReservation Return Code を入力することで、SLR 認証を返却する（Authorization code を削除する）ことができます。その後、予備機で Request Code を発行し、Smart License を適用してください。

機器交換およびライセンスインストール時の作業手順については下記となります。

- スタック構成の Active 機/ Standby 機において障害時の対応手順

① Active / Standby の故障機を交換する場合、故障機器を取り外します。

取り外した機器で Reservation Return Code を作成し、 CSSM で PI 削除時に Reservation Return Code を入力することで、SLR 認証を返却します。

※故障機がActiveの場合、まずswitchoverを実施してください。

②予備機で Authorization Code を発行して、 Authorization code file のインストールを実施します。（この時点では予備器は単体の状態です。）

①と②の License Request および Return 手順は下記記事を参照ください。

Catalyst3650/3850、Catalyst9K SLR(Specific License Reservation)でのSmart License適用方法について

https://community.cisco.com/t5/-/-/ta-p/4094041

③予備器を結線し(スタックケーブルおよび電源ケーブルなど)、スタック構成に追加します。

④スタック構成が完了するまで待機します。
※この時点では、交換機はスタック構成の Standby 状態です。

⑤下記コマンドで全ての機器が AUTHORIZED の状態となっていることを確認します。

- show license summary- show license all

Catalyst 製品自体が稼働していない場合

Catalyst 製品自体が稼働していない場合、製品インスタンスからリホストできます。

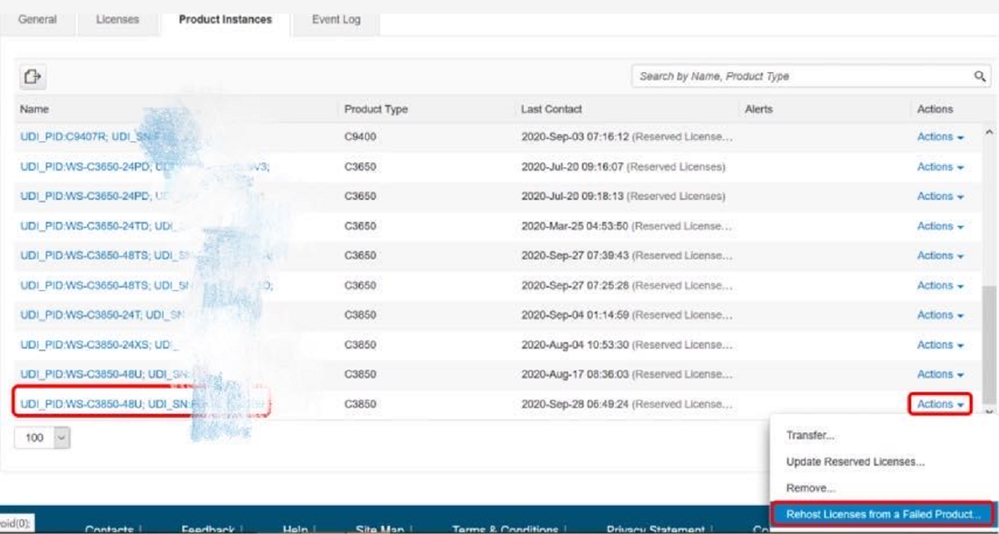

Step 1 : CSSM へログインし、[製品インスタンス（ Product Instances ）]タブで、障害が発生した製品を特定します。[ アクション（ Actions ）]で[障害が発生した製品から[ License の Rehost（ Rehost Licenses from a Failed Product ）]を選択します。

Step 2 : 下記手順でリホスト作業を実施します。

①予備機で生成されたリクエストコードを入力

switch#license smart reservation request all

*スタック構成でリホスト作業を実施する場合、上記コマンドより生成された2つのコード

それぞれでstep 2を実施してください。

② Notes (注記)のセクションには注文の詳細や RMA の詳細を追加

③ Next をクリック

④リストに表示された、リホストするライセンスとリホストされる予備機を確認

⑤[ Authorization code の生成（ Generate Authorization Code ）]をクリック

⑥生成された Authorization code file をダウンロード

Step 3: リホスト作業完了後、⑥でダウンロードした Authorization code file の install 作業を実施します。その後の機器交換作業については下記の内容をご参照ください。

- スタック構成の Active 機/ Standby 機において障害時の対応手順

Step 4 : Product Instances より障害が発生した製品を remove します。

故障品が起動できず、 Reservation Return Code を取得できない場合、お客様より製品情報を削除できませんので、弊社ライセンスチームに SR を open してください。

参考情報

1．シスコソフトウェア：スマートライセンシングSpecific License Reservation（SLR）

https://www.cisco.com/c/dam/global/ja_jp/products/smart-software-licensing/literature/cisco-software-smart-software-licensing-specific-license-reservation.pdf

2．Specific License Reservation

https://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst_slr/b-169-9000-series-SLR-cg.pdf
