Cisco DNA Center : Stealthwatch Security Analyticsについて

[Yuta Minoura]

• はじめに
• 概要
• SSAを使用したStealthwatchの設定投入の流れ
• 手順1 : Cisco DNA CenterとSMCの連携
• 手順2 : Area/Building/FloorへのFCの割り当て
• 手順3 : SSAによる設定投入
• 手順4 : SSA実施後の状態確認
• 補足1 : SSAによってCatalystに投入される設定(ETA無効)
• 補足2 : SSAによってCatalystに投入される設定(ETA有効)

はじめに

この記事では、Cisco DNA CenterのSSA(Stealthwatch Security Analytics)を使用したStealthwatchの展開方法を紹介致します。

概要

SSAはStealthwatchの初期展開時の作業負荷を軽減する機能で、Cisco DNA Centerから複数台のネットワーク機器に対して、Stealthwatchとの連携用の設定を一括投入可能です。

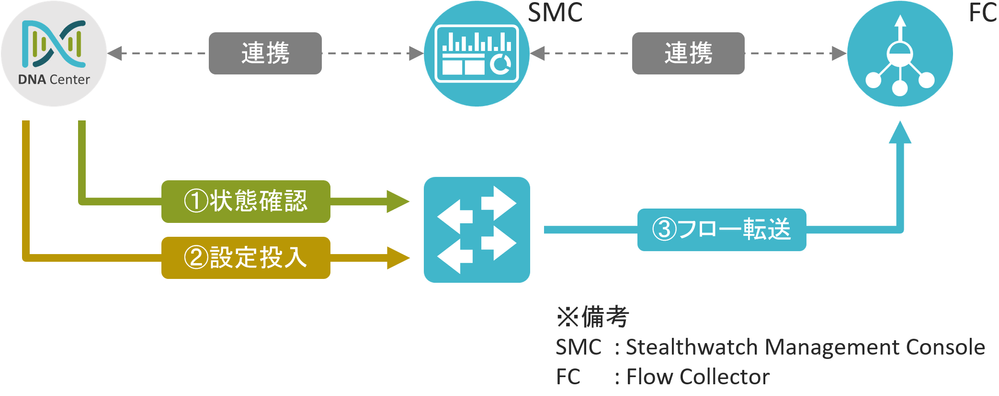

SSAを使用したStealthwatchの設定投入の流れ

手順1 : Cisco DNA CenterとSMCの連携

まず初めに、Cisco DNA CenterにSMC(Stealthwatch Management Console)を登録します。

「System ⇒ Settings」をクリックします。

 

「External Services ⇒ Stealthwatch」をクリック後、SMCのアドレス、ログイン用のユーザ名/パスワードを入力します。デジタル証明書の警告が表示された場合は「Allow Cisco DNA Center to access this IP address or FQDN and add the untrusted certificate to the turst pool」をチェックし、「Allow」をクリックします。

デジタル証明書の警告が消えたことを確認し、「Save」をクリックします。

手順2 : Area/Building/FloorへのFCの割り当て

次に、Stealthwatch連携用の設定投入対象のネットワーク機器が存在するArea/Building/Floorに対してFC(Flow Collector)を割り当てます。

「Design ⇒ Network Settings」をクリックします。

 

対象のArea/Building/Floorを指定後、右上の「Add Servers」をクリックします。

 

「Stealthwatch Flow Destination」をチェックし、「OK」をクリックします。 

 「Select from flow destinations configured in the Stealthwatch」を選択後、フロー情報の転送先のFCを指定します。最後に「Save」をクリックします。

 

手順3 : SSAによる設定投入

SSAを使用して、Cisco DNA Centerからネットワーク機器に対してStealthwatch連携用の設定を投入します。

「Provision ⇒ Stealthwatch Security Analyticas」をクリックします。

 対象のArea/Building/Floorを指定後、画面真ん中の円グラフをクリックします。

 

Cisco DNA Centerが実施したネットワーク機器の状態確認結果が表示されるので、「Get Started」をクリックします。

 

ネットワーク機器に投入されるFlow Collectorのアドレスとポート番号を確認し、「Next」をクリックします。

 ETA(Encrypted Traffic Analytics)を有効にする場合、ETA Telemetryを有効化し、「Enable」をクリックします。

 SSAによる設定投入のタスクがスケジュールされたことを確認し、「Close」をクリックします。

 

手順4 : SSA実施後の状態確認

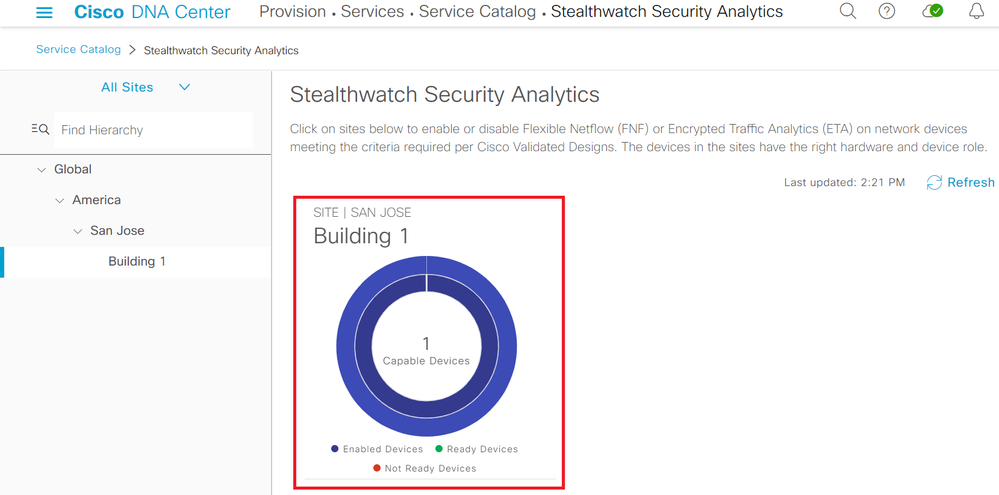

画面中央の円グラフが青色(Enabled Devices)に変化したことを確認します。

 

SMC側でフロー情報が見えることを確認します。

補足1 : SSAによってCatalystに投入される設定(ETA無効)

flow record SSA-FNF-REC
 match ipv4 protocol
 match ipv4 source address
 match ipv4 destination address
 match transport source-port
 match transport destination-port
 collect timestamp absolute first
 collect timestamp absolute last
 collect counter bytes long
 collect counter packets long
!
flow exporter SSA-FNF-EXP
 destination 172.16.1.142
 transport udp 2055
 template data timeout 30
 option interface-table
 option application-table timeout 10
!
flow monitor SSA-FNF-MON
 exporter SSA-FNF-EXP
 cache timeout active 60
 record SSA-FNF-REC
!
interface GigabitEthernet1/0/1
 ip flow monitor SSA-FNF-MON input
 ip flow monitor SSA-FNF-MON output
.
<一部省略>

補足2 : SSAによってCatalystに投入される設定(ETA有効)

et-analytics
 ip flow-export destination 172.16.1.142 2055
!
interface GigabitEthernet1/0/1
 et-analytics enable
.
<一部省略>

[cja56910tf]

こんばんは。

非常に有益な投稿を大変興味深く拝見させていただきましたが、何点か疑問に思った事がありますので、もし可能であればご回答いただけると幸いです。

①

Catalystに投入されるip flow monitor ～の設定は全ポートに対して投入されるのでしょうか。それとも一部のポートでしょうか。

もし一部のポートである場合、どのような条件を満たしているポートに対して設定されるのでしょうか。

②

①と同様 et-analytics enableの設定が投入されるポートの条件に付いてご教授願います。

③

投入されるflow recordはtrunkポート、etherchannelポートでも使用可能なタイプのものでしょうか。

ETAにおいてもですが、フロー情報を採取するポートは trunkポートやetherchannelのメンバポートも対象としたいです。

④

投入される設定では、フロー情報をStealthwatch flow Collectorにしか転送していませんが、せっかくDNA Centerが存在する環境なのですから、フロー情報をDNACにも転送させたいと考えるのが自然だと思います。この両方に対してフロー情報を転送させたい場合は、CatalystのCLIで手動で設定するしかないのでしょうか。(具体的にはflow exporterをもう1つ作り、flow monitor配下で2つのexporterを設定するという事になると思いますが・・)

⑤

DNA CenterからSSAで設定を投入させるメリットは何でしょうか。Flexible NetFlowを理解してさえいれば、CLIによる手動設定の方が適切なflow recordのmatch/collect条件やexporter/monitorのオプションを設定できるのではないかと思うのですが・・・
