DNAC: Kong (API Gateway) での TLS v1.1 無効化方法

mnagao
Cisco Employee
Cisco Employee

‎2020-01-24 02:04 PM ‎2020-02-17 12:59 PM 更新





はじめに

Cisco Digital Network Architecture Center (DNA Center) で使用している API Gateway (Kong) の TLS minimum version のデフォルトは 1.1 になっています。運用ポリシーとして TLS v1.1 が許可されない環境では、以下の手順により minimum version を 1.2 に変更できます。設定変更時は REST API, GUI 接続などがしばらくできなくなりますので、運用開始前に設定しておくことをおすすめします。なお、DNA Center 1.3.1 時点では TLS v1.3 はサポートされていません。



現状確認

ノード毎に稼働している kong の TLS minimum version を確認します。以下は 3 node cluster の例です

// 稼働 Pod の確認
[Fri Jan 24 03:56:21 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl appstack status maglev-system | grep kong
kong-5fb75d9c7b-7q78x 2/2 Running 0 10d 10.63.5.93 192.0.2.3 <none>
kong-5fb75d9c7b-hfr2p 2/2 Running 0 9d 10.63.5.168 192.0.2.1 <none>
kong-5fb75d9c7b-nq4kz 2/2 Running 0 10d 10.63.1.47 192.0.2.2 <none>

// TLS minimum version の確認
[Fri Jan 24 03:56:27 UTC] maglev@192.0.2.3 (maglev-master-192-0-3-3) ~
$ magctl service tls_version --tls-min-version show
TLS minimum version is 1.1

// 設定は kubectl describe pods でも確認できます。
[Fri Jan 24 04:00:20 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ kubectl describe pods -n maglev-system kong | grep -E "^IP:|^Controlled By|^\s\skong|TLS"
IP: 10.63.5.93
Controlled By: ReplicaSet/kong-5fb75d9c7b
kong:
TLS_MIN_VERSION: 1.1
kong-sidecar:
TLS_MIN_VERSION: 1.1
IP: 10.63.5.168
Controlled By: ReplicaSet/kong-5fb75d9c7b
kong:
TLS_MIN_VERSION: 1.1
kong-sidecar:
TLS_MIN_VERSION: 1.1
IP: 10.63.1.47
Controlled By: ReplicaSet/kong-5fb75d9c7b
kong:
TLS_MIN_VERSION: 1.1
kong-sidecar:
TLS_MIN_VERSION: 1.1



Mac/Linux などなら DNA Center へ TLS version 1.1 指定で接続を行うと証明書を取得できるので ClientHello, ServerHello ネゴシエーションが成功し、Certificate ペイロードが送信されていることが分かります。

// 稼働 Pod の確認
bash-3.2$ openssl s_client -connect 192.0.2.3:443 -tls1_1 < /dev/null
CONNECTED(00000003)
depth=1 CN = 85a9b2c2-1d10-db2c-c593-a74c88a988da, O = Cisco Systems, OU = Cisco DNA Center
verify error:num=19:self signed certificate in certificate chain
verify return:0
---
Certificate chain
0 s:/CN=kong
i:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
1 s:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
i:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
---
Server certificate
-----BEGIN CERTIFICATE-----
MIIFDTCCA/WgAwIBAgIJAOzjWQrb8q4UMA0GCSqGSIb3DQEBCwUAMGIxLTArBgNV
<snip>
ng==
-----END CERTIFICATE-----
SSL-Session:
Protocol : TLSv1.1
<snip>



設定変更

magctl service tls_version --tls-min-version 1.2 を実行すると既存 Pod が delete され、新しい Pod が作成されます。

// 稼働 Pod の確認
[Fri Jan 24 04:01:15 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl service tls_version --tls-min-version 1.2
Enabling TLSv1.2 will disable TLSv1.1 and below
Do you want to continue? [y/N]: y
WARNING: Enabling TLSv1.2 for api-gateway
deployment.extensions/kong patched

// 新しい Pod が Running になり、Pod 内のコンテナが起動するまでしばらくかかります。
[Fri Jan 24 04:01:36 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl appstack status maglev-system | grep kong
kong-5fb75d9c7b-7q78x 2/2 Running 0 15m 10.63.5.93 192.0.2.3 <none>
kong-5fb75d9c7b-hfr2p 0/2 Terminating 0 14m <none> 192.0.2.1 <none>
kong-5fb75d9c7b-nq4kz 2/2 Running 0 15m 10.63.1.47 192.0.2.2 <none>
kong-d65c457c8-8pnlt 0/2 Pending 0 6s <none> <none> <none>
kong-d65c457c8-t8ffx 0/2 Pending 0 6s <none> <none> <none>

[Fri Jan 24 04:04:58 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl appstack status maglev-system | grep kong
kong-d65c457c8-8pnlt 1/2 Running 0 3m 10.63.1.54 192.0.2.2 <none>
kong-d65c457c8-c2xn8 2/2 Running 0 2m 10.63.5.76 192.0.2.3 <none>
kong-d65c457c8-t8ffx 2/2 Running 0 3m 10.63.5.183 192.0.2.1 <none>

[Fri Jan 24 04:05:39 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl appstack status maglev-system | grep kong
kong-d65c457c8-8pnlt 2/2 Running 0 4m 10.63.1.54 192.0.2.2 <none>
kong-d65c457c8-c2xn8 2/2 Running 0 3m 10.63.5.76 192.0.2.3 <none>
kong-d65c457c8-t8ffx 2/2 Running 0 4m 10.63.5.183 192.0.2.1 <none>





動作確認

TLS minimum version が 1.2 になっていることを確認します。

[Fri Jan 24 04:06:24 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ magctl service tls_version --tls-min-version show
TLS minimum version is 1.2

[Fri Jan 24 04:06:31 UTC] maglev@192.0.2.3 (maglev-master-192-0-2-3) ~
$ kubectl describe pods -n maglev-system kong | grep -E "^IP:|^Controlled By|^\s\skong|TLS"
IP: 10.63.1.54
Controlled By: ReplicaSet/kong-d65c457c8
kong:
TLS_MIN_VERSION: 1.2
kong-sidecar:
TLS_MIN_VERSION: 1.2
IP: 10.63.5.76
Controlled By: ReplicaSet/kong-d65c457c8
kong:
TLS_MIN_VERSION: 1.2
kong-sidecar:
TLS_MIN_VERSION: 1.2
IP: 10.63.5.183
Controlled By: ReplicaSet/kong-d65c457c8
kong:
TLS_MIN_VERSION: 1.2
kong-sidecar:
TLS_MIN_VERSION: 1.2

[Fri Jan 24 04:06:36 UTC] maglev@192.0.2.3 (maglev-master-192-0-3-3) ~
$ exit
logout





Mac/Linux などから DNA Center へ TLS version 指定で接続を行うと TLS v1.1 では証明書の取得ができないことが分かります。

bash-3.2$ openssl s_client -connect 192.0.2.3:443 -tls1_1 < /dev/null
CONNECTED(00000003)
write:errno=54
---
no peer certificate available
---
No client certificate CA names sent
---
SSL handshake has read 0 bytes and written 0 bytes
---
New, (NONE), Cipher is (NONE)
Secure Renegotiation IS NOT supported
Compression: NONE
Expansion: NONE
No ALPN negotiated
SSL-Session:
Protocol : TLSv1.1
Cipher : 0000
Session-ID:
Session-ID-ctx:
Master-Key:
Start Time: 1579840653
Timeout : 7200 (sec)
Verify return code: 0 (ok)
---


bash-3.2$ openssl s_client -connect 192.0.2.3:443 -tls1_2 < /dev/null
CONNECTED(00000003)
depth=1 CN = 85a9b2c2-1d10-db2c-c593-a74c88a988da, O = Cisco Systems, OU = Cisco DNA Center
verify error:num=19:self signed certificate in certificate chain
verify return:0
---
Certificate chain
0 s:/CN=kong
i:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
1 s:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
i:/CN=85a9b2c2-1d10-db2c-c593-a74c88a988da/O=Cisco Systems/OU=Cisco DNA Center
---
Server certificate
-----BEGIN CERTIFICATE-----
MIIFDTCCA/WgAwIBAgIJAOzjWQrb8q4UMA0GCSqGSIb3DQEBCwUAMGIxLTArBgNV
<snip>
ng==
-----END CERTIFICATE-----
<snip>
SSL-Session:
Protocol : TLSv1.2
<snip>

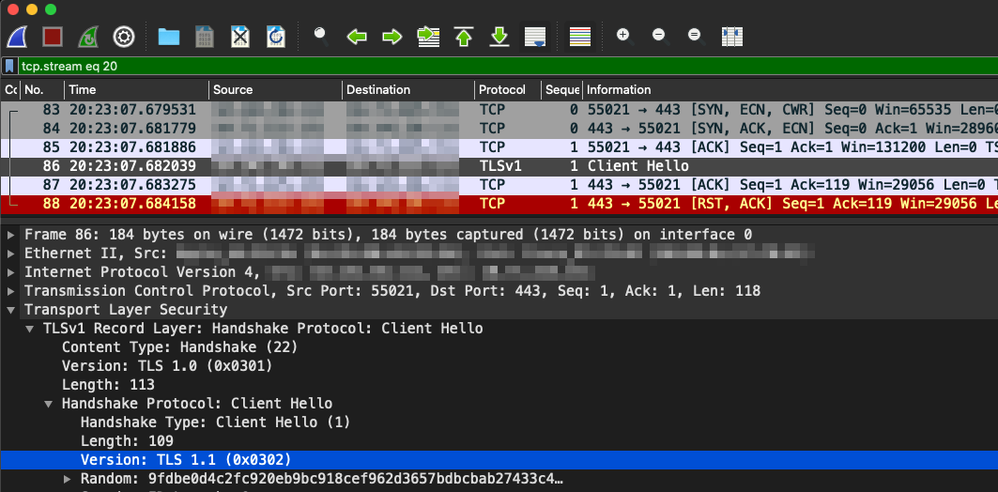

TLS v1.1 の ClientHello に対して TCP RST を返すなどして Handshake に失敗するようになります。








参考情報

その他一般的なセキュリティ・ベストプラクティスについては以下をご参照ください。
