NAT add-route オプション Default Route 使用時の注意事項

[Hirofumi Nonose]

1. 問題の概要

設定例） ip nat outside source static 10.10.10.10 10.1.1.3 add-route

上記のように add-route option を設定すると、指定した NAT に応じた static route が動的に作成され、

ルーティングテーブルにインストールされますが、Overlapping Network では、期待通りにstatic route

がインストールされない事例が報告されております。

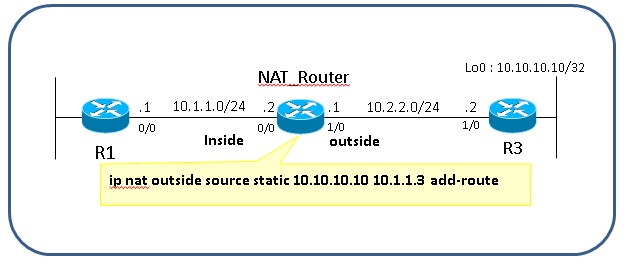

2. Topology

3. Routerの設定

R1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2

R3(config)#ip route 0.0.0.0 0.0.0.0 10.2.2.1

NAT_Router の設定

interface Ethernet0/0

ip nat inside

!

interface Ethernet1/0

ip nat outside

!

ip nat outside source static 10.10.10.10 10.1.1.3 add-route

!

ip route 0.0.0.0 0.0.0.0 10.2.2.2

4. 問題発生時のログ

R1からOutside local（10.1.1.3) へPingを実施し、”debug ip icmp” 、”debug ip nat” で出力をみます。

R1#ping 10.1.1.3

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 10.1.1.3, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/3/4 ms

“debug ip nat” の出力はなく、R1 にecho reply が送られています。

これは、NAT outside local address 等がRouting Table にてLocal route として学習されるため、NAT　Router

がこのアドレスに応答しているためです。

（参照) NAT address が Local Route として学習され通信が出来ない問題への対処

 https://supportforums.cisco.com/ja/document/12228571?rate=ENhBeSAF8HAlisRkGHO9iOr_7Pv1-auAnLMw1ZXLRlI

NAT_Router#

*Jun 30 13:03:15.327: ICMP: echo reply sent, src 10.1.1.3, dst 10.1.1.1, topology BASE, dscp 0 topoid 0

*Jun 30 13:03:15.331: ICMP: echo reply sent, src 10.1.1.3, dst 10.1.1.1, topology BASE, dscp 0 topoid 0

*Jun 30 13:03:15.335: ICMP: echo reply sent, src 10.1.1.3, dst 10.1.1.1, topology BASE, dscp 0 topoid 0

*Jun 30 13:03:15.335: ICMP: echo reply sent, src 10.1.1.3, dst 10.1.1.1, topology BASE, dscp 0 topoid 0

*Jun 30 13:03:15.340: ICMP: echo reply sent, src 10.1.1.3, dst 10.1.1.1, topology BASE, dscp 0 topoid 0

NAT_Router#sh ip nat translations

Pro Inside global      Inside local       Outside local      Outside global

--- ---                ---                10.1.1.3           10.10.10.10

NAT_Router#sh ip aliases

Address Type             IP Address      Port

Interface                10.1.1.2

Dynamic                  10.1.1.3

Interface                10.2.2.1

NAT_Router のルーティングテーブルを確認します。Outside Global (10.10.10.10) のStatic routeが作られていません。

NAT_Router#sh ip route

(snip)

Gateway of last resort is 10.2.2.2 to network 0.0.0.0

S*    0.0.0.0/0 [1/0] via 10.2.2.2

      10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks

C        10.1.1.0/24 is directly connected, Ethernet0/0

L        10.1.1.2/32 is directly connected, Ethernet0/0

C        10.2.2.0/24 is directly connected, Ethernet1/0

L        10.2.2.1/32 is directly connected, Ethernet1/0

NAT_Router#sh ip route 10.10.10.10

% Subnet not in table

ip nat outside source static 10.10.10.10 10.1.1.3 no-alias add-routeに変更した場合も、Outside Global

 (10.10.10.10) のStatic routeは作られません。

NAT_Router#sh ip route

(snip)

Gateway of last resort is 10.2.2.2 to network 0.0.0.0

S*    0.0.0.0/0 [1/0] via 10.2.2.2

      10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks

C        10.1.1.0/24 is directly connected, Ethernet0/0

L        10.1.1.2/32 is directly connected, Ethernet0/0

C        10.2.2.0/24 is directly connected, Ethernet1/0

L        10.2.2.1/32 is directly connected, Ethernet1/0

NAT_Router#sh ip route 10.10.10.10

% Subnet not in table

5. 問題の原因

Outside NATの場合、add-route オプションを設定したとき、outside local address のための、static routeを追加しようとします。しかし、10.1.1.3/32とoutside global address の10.10.10.10がdefault routeは循環参照できないため、Static Routeのインストールに失敗します。

*Jun 30 13:13:33.532: IP NAT: Trying to add a static route for 10.1.1.3

*Jun 30 13:13:33.532: ipnat_add_static_cfg: id 11, flag 6

*Jun 30 13:13:33.532: id 11, flags 0, domain 1, lookup 1, from_addr A0A0A0A, from_mask FFFFFFFF, from_port 0, to_addr A010103, to_port 0 to_mask FFFFFFFF, proto 0

*Jun 30 13:13:33.536: NAT: installing alias for address 10.1.1.3, addr_flags 0x22

*Jun 30 13:13:33.536: IP-ST(default): updating same distance on 10.1.1.3/32

*Jun 30 13:13:33.536: IP-ST(default):  10.1.1.3/32 [1], 10.10.10.10 Path = 8, no change, not active state

*Jun 30 13:13:33.536: IP-ST(default):  NOT deleted

*Jun 30 13:13:33.536: IP-ST(default):updating same distance on 10.1.1.3/32

*Jun 30 13:13:33.536: IP-ST(default):  10.1.1.3/32 [1], 10.10.10.10 Path = 8, no change, not active state

*Jun 30 13:13:33.536: IP-ST(default):  ipstatic_process_nexthop_internal() on 10.10.10.10 total 1 count, elapsed 0 ms

6. Troubleshooting

outside global address のルートを追加します。

NAT_Router(config)#ip route 10.10.10.10 255.255.255.255 10.2.2.2

Add-route により、outside local address のstatic route が作成されます。

NAT_Router#sh ip route

(snip)

Gateway of last resort is 10.2.2.2 to network 0.0.0.0

S*    0.0.0.0/0 [1/0] via 10.2.2.2

      10.0.0.0/8 is variably subnetted, 6 subnets, 2 masks

C        10.1.1.0/24 is directly connected, Ethernet0/0

L        10.1.1.2/32 is directly connected, Ethernet0/0

S        10.1.1.3/32 [1/0] via 10.10.10.10

C        10.2.2.0/24 is directly connected, Ethernet1/0

L        10.2.2.1/32 is directly connected, Ethernet1/0

S        10.10.10.10/32 [1/0] via 10.2.2.2

再び、R1からOutside local（10.1.1.3) へPingを実施し、”debug ip icmp” 、”debug ip nat”、”show ip nat translations”

で出力をみます。NAT が成功していることがわかります。

*Jun 30 13:18:21.917: NAT: s=10.1.1.1, d=10.1.1.3->10.10.10.10 [55]

*Jun 30 13:18:21.917: NAT*: s=10.10.10.10->10.1.1.3, d=10.1.1.1 [55]

*Jun 30 13:18:21.921: NAT: s=10.1.1.1, d=10.1.1.3->10.10.10.10 [56]

*Jun 30 13:18:21.921: NAT*: s=10.10.10.10->10.1.1.3, d=10.1.1.1 [56]

*Jun 30 13:18:21.922: NAT: s=10.1.1.1, d=10.1.1.3->10.10.10.10 [57]

*Jun 30 13:18:21.922: NAT*: s=10.10.10.10->10.1.1.3, d=10.1.1.1 [57]

*Jun 30 13:18:21.922: NAT: s=10.1.1.1, d=10.1.1.3->10.10.10.10 [58]

*Jun 30 13:18:21.922: NAT*: s=10.10.10.10->10.1.1.3, d=10.1.1.1 [58]

*Jun 30 13:18:21.922: NAT: s=10.1.1.1, d=10.1.1.3->10.10.10.10 [59]

NAT_Router#sh ip nat translations

Pro Inside global      Inside local       Outside local      Outside global

--- ---                ---                10.1.1.3           10.10.10.10

icmp 10.1.1.1:10       10.1.1.1:10        10.1.1.3:10        10.10.10.10:10
