このドキュメントでは NAT Box to Box High Availabitliy (以下、NAT B2B HA) の Asymmetric Routing について簡単に説明します。
1.NAT B2B HA Asymmetric Routing 基本動作

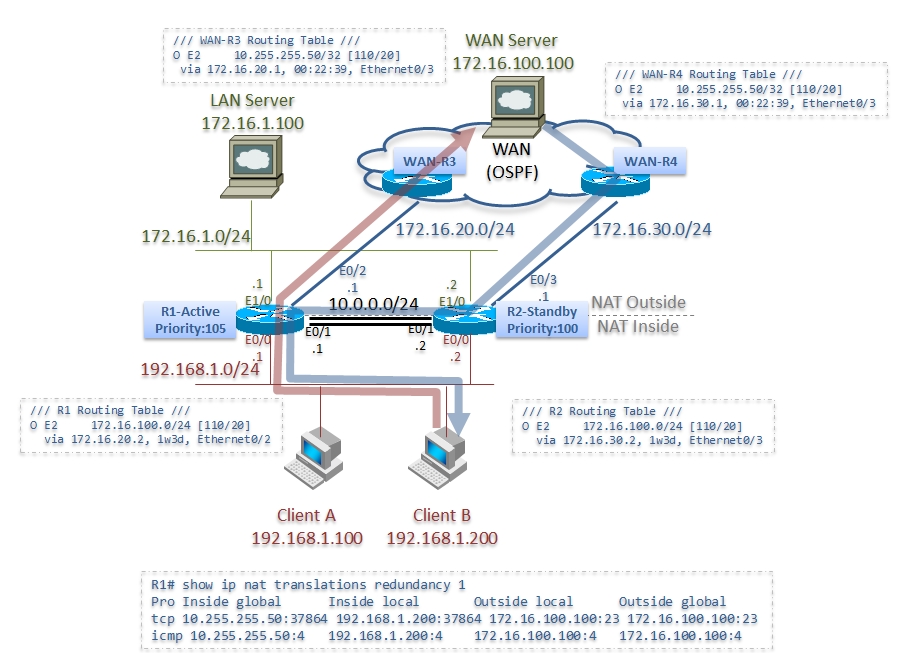

Asymmetric Routing を使用している場合は、下記のように非対称通信経路による Standby 側の受信トラフィックを NAT 変換することが可能です。

本試験構成では WAN Server は常時 WAN-R4 への経路を優先してパケットを送信しますが、NAT Router は R1 が Active となっています。
Asymmetric Routing による通信の流れの確認方法を説明します。
まず、NAT通信が発生していないことを確認します。
R1#show ip nat redundancy 1 | i Packet
Forwarded Packets: 0, Dropped Packets : 0
Redirected Packets: 0
R2#show ip nat redundancy 1 | i Packet
Forwarded Packets: 0, Dropped Packets : 0
Redirected Packets: 0
次に、ClientB -> WAN Server へ通信を発生させます。
Asymmetric Routing が動作している場合は下記のように
R1 では Forwarded Packets が上昇し、R2 の Redirected Packets が上昇していることがわかります。
R1#show ip nat redundancy 1 | i Packet
Forwarded Packets: 33933, Dropped Packets : 0
Redirected Packets: 0
R2#show ip nat redundancy 1 | i Packet
Forwarded Packets: 0, Dropped Packets : 0
Redirected Packets: 7603
Asymmetric Routing を有効にした場合のコンフィグは下記のようになります。
R1#
redundancy
application redundancy
group 1
name RG1
preempt
priority 105
control Ethernet0/1 protocol 1
data Ethernet0/1
asymmetric-routing interface Ethernet0/1
!
interface Ethernet0/0
description ## To Client ##
ip address 192.168.1.1 255.255.255.0
ip nat inside
ip virtual-reassembly in
redundancy rii 100
redundancy group 1 ip 192.168.1.254 exclusive decrement 100
!
interface Ethernet0/1
description ## Control-Link ##
ip address 10.0.0.1 255.255.255.0
ip ospf 1 area 0
!
interface Ethernet0/2
ip address 172.16.20.1 255.255.255.0
ip nat outside
ip virtual-reassembly in
ip ospf 1 area 0
redundancy rii 102 decrement 100
redundancy asymmetric-routing enable
!
router ospf 1
router-id 10.1.1.1
redistribute static subnets
!
ip nat inside source static 192.168.1.200 10.255.255.50 redundancy 1 mapping-id 130
ip nat inside source static 192.168.1.100 172.16.1.50 redundancy 1 mapping-id 120
ip route 10.255.255.50 255.255.255.255 Ethernet0/0
R2#
redundancy
application redundancy
group 1
name RG1
preempt
control Ethernet0/1 protocol 1
data Ethernet0/1
asymmetric-routing interface Ethernet0/1
!
interface Ethernet0/0
description ## To Client ##
ip address 192.168.1.2 255.255.255.0
ip nat inside
ip virtual-reassembly in
redundancy rii 100
redundancy group 1 ip 192.168.1.254 exclusive decrement 100
!
interface Ethernet0/1
description ## Control-Link ##
ip address 10.0.0.2 255.255.255.0
!
interface Ethernet0/3
ip address 172.16.30.1 255.255.255.0
ip nat outside
ip virtual-reassembly in
ip ospf 1 area 0
redundancy rii 102 decrement 100
redundancy asymmetric-routing enable
!
router ospf 1
router-id 10.1.1.2
redistribute static subnets
!
ip nat inside source static 192.168.1.200 10.255.255.50 redundancy 1 mapping-id 130
ip nat inside source static 192.168.1.100 172.16.1.50 redundancy 1 mapping-id 120
ip route 10.255.255.50 255.255.255.255 Ethernet0/0
2.Asymmetric Routing 有効時の 障害動作

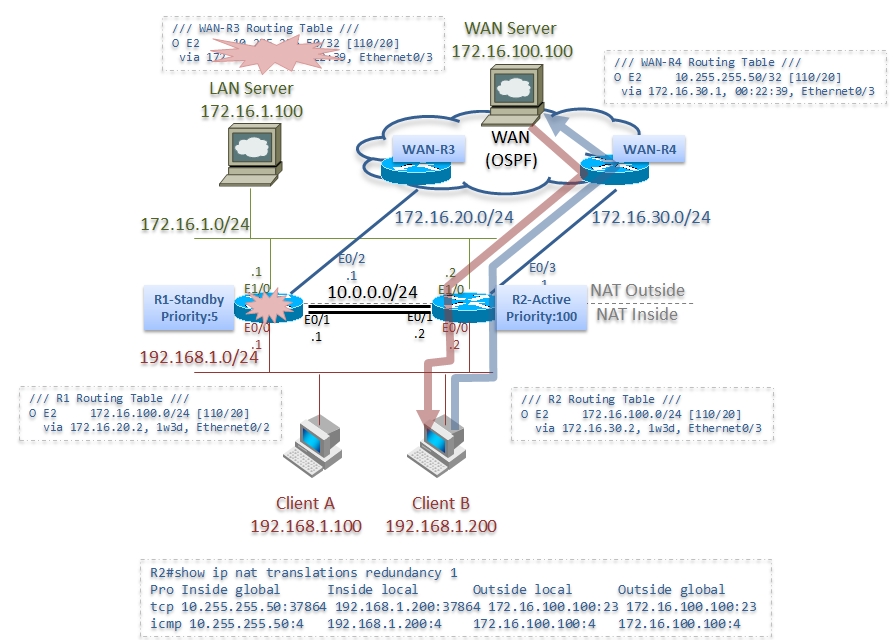

Asymmetric Routing 有効時の障害時の通信経路は下記のようになります。

Asymmetric Routing が無効である場合と異なり、track による経路切り替えを待つ必要はありません。
R2 が Active へ昇格したタイミングで通信が復旧します。
