はじめに
本ドキュメントでは、必要に応じて Prime Infrastructure ( 下記 PI ) 物理アプライアンス ( Gen2、Gen3 ) で、Controller Utility から Virtual Drive と RAID を作り直す方法について説明します。
※元のデータはすべて無くなりますので、事前に PI のアプリケーションバックアップを取得することをお薦めいたします。ご不明な点などは事前に弊社 TAC にお問合せください。
詳細内容
■ 元構成を削除する手順
1. サーバを起動させて、POST 画面で以下内容が表示されましたら、Ctrl+ R キーを押して MegaRAID Configration Utility にアクセスします。
![1.png 1.png](/t5/image/serverpage/image-id/147877i88234FBF516FA8B4/image-dimensions/805x323?v=v2)
2. 「VD Mgmt」タブで、「Spanned Drive Group : 0, RAID 10」にカーソルを合わせてF2キーを押して、「Delete Drive Group」を実行して元構成を削除します。![2.png 2.png](/t5/image/serverpage/image-id/147879iA5F15333E0D822D6/image-dimensions/718x408?v=v2)

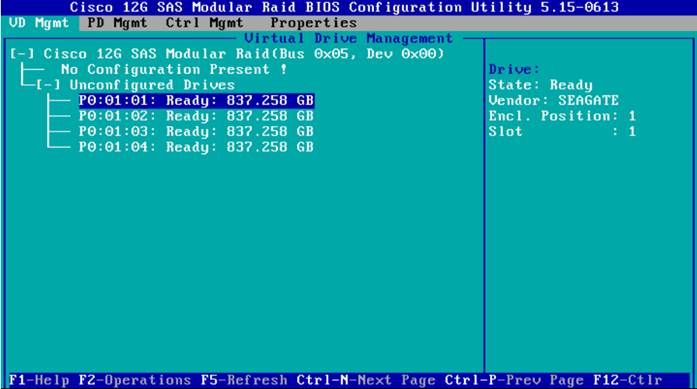

以下画面のように、「No Configuration Present !」となります。 ![3.jpg 3.jpg](/t5/image/serverpage/image-id/147880i8570E3FD627BDFFF/image-size/large?v=v2&px=999)
■ Virtual Driveと RAID を再構築する手順

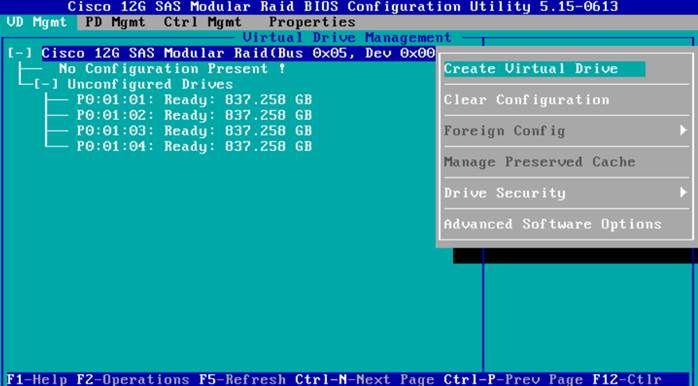

1.「VD Mgmt」タブで、「Cisco 12G Modular Raid Con(Bus ***)」にカーソルを合わせて、F2キーを押します。
「Create Virtual Drive」にカーソルを合わせて Enter キーを押します。
![4.jpg 4.jpg](/t5/image/serverpage/image-id/147881i7C7869D540B662F4/image-size/large?v=v2&px=999)

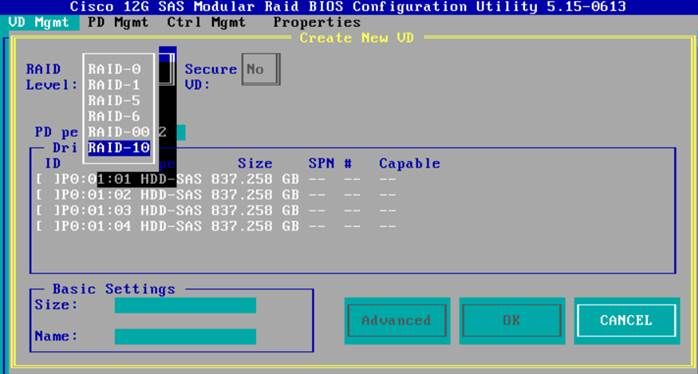

2. 以下の画面で、「RAID-0」という項目にカーソルあわせて、Enterキーを押してから、下矢印キーで「RAID10」を選択します。
※ PI サーバは、出荷時に決まった構成の RAID10 のみをサポートします。出荷構成と異なる RAID レベルに設定する場合、正常な動作保証を行えませんのでご注意ください。![5.jpg 5.jpg](/t5/image/serverpage/image-id/147883iF77305B7DE88F5FB/image-size/large?v=v2&px=999)
3. Drives の下部で各ハードディスク( 下記 HDD) にカーソルを合わせてEnterキーを押しますと、前の[ ]に✘マークがつきます。「Advanced」にカーソルを合わせて、Enterキーを押します。![7.jpg 7.jpg](/t5/image/serverpage/image-id/147884i371AA4F5303472F6/image-size/large?v=v2&px=999)

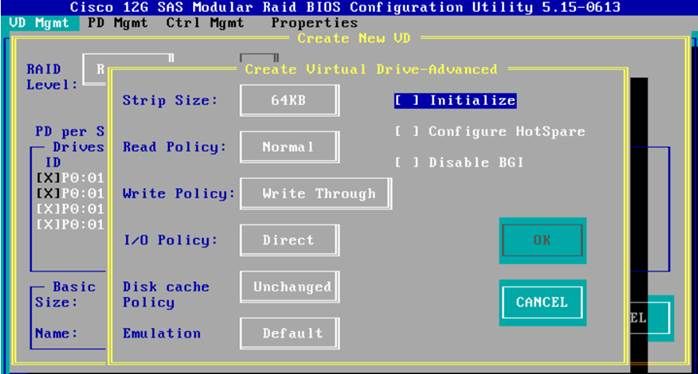

4. 矢印キーで Initialize に移動して、Enterキーを押して✘マークを付けてから、「OK」に移動して Enterキー を押します。
![8.jpg 8.jpg](/t5/image/serverpage/image-id/147885iC71A7F18369AF093/image-size/large?v=v2&px=999)

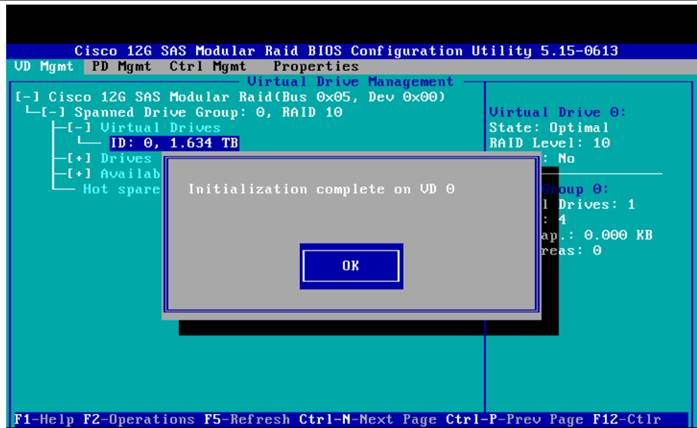

5. 以下のように Virtual Drive が RAID10 で作成され、Initialization が完了したメッセージが表示されますので、Enterキーを押します。
![9.jpg 9.jpg](/t5/image/serverpage/image-id/147886i18B31AC7DE7E3428/image-size/large?v=v2&px=999)
6. Esc キーを押して、Controller Utility から退出して、PI のインストールを行います。
![10.png 10.png](/t5/image/serverpage/image-id/147887i6ACD3147F05D8DB3/image-dimensions/716x402?v=v2)
