はじめに
技術概要
シナリオ
シナリオの構成、バージョン情報
vManageのPolicy関連の設定
Site Listの設定
VPN Listの設定
Application Listの設定
Data Policyの設定
Centralized Policyの設定
vSmartに投入されたCentralized Policyの設定
cEdgeがvSmartから取得したCentralized Policyの内容
状態確認
正常時
cEdge1のMPLS回線を収容しているインタフェースダウン時
備考 : 各機器のCLIの設定
vManageの設定
vBondの設定
vSmartの設定
cEdge1の設定
cEdge2の設定
R1の設定
R2の設定

はじめに

この記事では、Cisco SD-WANのData Policyを使用し、特定のアプリケーションの転送先のWAN回線を指定する方法、及び、状態確認の方法を紹介致します。

技術概要

Data Policyを使用することで、アプリケーション単位で転送に使用するWAN回線を指定可能です。これにより、遅延に敏感な音声通信などを品質の良いMPLS回線経由で転送することなどが可能になります。

シナリオ

Data Policyを設定し、正常時はMPLS回線を使用してYoutubeのトラフィックを転送します。MPLS回線がダウンした場合、Youtubeのトラフィックをインターネット回線に迂回させます。

Site 2のPCでブラウザを起動し、Youtubeにアクセスし、動画を視聴します。動画視聴開始後に、cEdge1のMPLS回線向けのインタフェース(g3)からLANケーブルを抜線します。

シナリオの構成、バージョン情報

本シナリオでは、以下のソフトウェアイメージを使用します。

viptela-vmanage-20.7.1-genericx86-64.ova
viptela-edge-20.7.1-genericx86-64.ova
viptela-smart-20.7.1-genericx86-64.ova
c8000v-universalk9.17.07.01a.ova

vManageのPolicy関連の設定

Site Listの設定

Site Listを使用し、Data Policyの適用対象のSiteを定義します。


VPN Listの設定

VPN Listを使用し、Data Policyの適用対象のVPNを定義します。


Application Listの設定

Application Listを使用し、Data Policyの適用対象のアプリケーションを定義します。


Data Policyの設定

Data Policyを作成し、正常時はYoutubeのトラフィックをMPLS回線に転送し、MPLS回線障害時はYoutubeのトラフィックをインタネット回線に転送するルールを定義します。

Data PolicyではLocal TLOCアクションにより、トラフィックの転送に使用するTLOCを指定可能です。今回のシナリオでは、正常時はMPLS回線を使用するため、Local TLOCのColorにmetro-ethernet、EncapsulationにIPSECを指定します。

Restrictオプションが有効な場合、Local TLOCで指定したTLOCがダウンしていると、このルールに合致するトラフィックは破棄されます。Restrictオプションが無効な場合、他のTLOCを使用して、トラフィックの転送を継続可能です。今回のシナリオでは、MPLS回線障害時にYoutubeのトラフィックをインターネット回線に迂回させるため、Restrictオプションは無効にします。

Centralized Policyの設定

Centralized Policyにおいて、Data Policyの適用対象のSiteとVPNを指定します。

Directionはどの方向のトラフィックに対してData Policyを適用するかを指定するパラメータになります。From Serviceの場合はService SideからTransport Sideに転送されるトラフィック、From Tunnelの場合はTransport SideからService Sideに転送されるトラフィックに対してData Policyが適用されます。Allの場合はService SideからTransport Sideに転送されるトラフィックとTransport SideからService Sideに転送されるトラフィックの両方に対してData Policyが適用されます。

vSmartに投入されたCentralized Policyの設定

policy
 data-policy _VPN_1_Data_Policy
  vpn-list VPN_1
   sequence 1
    match
     source-ip 0.0.0.0/0
     app-list  Youtube
    !
    action accept
     set
      local-tloc-list
       color metro-ethernet
       encap ipsec
      !
     !
    !
   !
   default-action accept
  !
 !
 lists
  vpn-list VPN_1
   vpn 1
  !
  app-list Youtube
   app youtube
   app youtube_hd
   app ytimg
  !
  site-list Site_1
   site-id 1
  !
  site-list Site_2
   site-id 2
  !
 !
!
apply-policy
 site-list Site_1
  data-policy _VPN_1_Data_Policy from-service
 !
 site-list Site_2
  data-policy _VPN_1_Data_Policy from-service

cEdgeがvSmartから取得したCentralized Policyの内容

cEdge2#show sdwan policy from-vsmart
from-vsmart data-policy _VPN_1_Data_Policy
 direction from-service
 vpn-list VPN_1
  sequence 1
   match
    source-ip 0.0.0.0/0
    app-list  Youtube
   action accept
    set
     local-tloc-list
      color metro-ethernet
      encap ipsec
  default-action accept
from-vsmart lists vpn-list VPN_1
 vpn 1
from-vsmart lists app-list Youtube
 app youtube
 app youtube_hd
 app ytimg

状態確認

正常時

Site 2のPCでブラウザを起動し、Youtubeにアクセスします。

オーバレイトンネルの状態はshow sdwan bfd sessionsコマンドで確認可能です。cEdge2のインターネット回線、MPLS回線の両方において、cEdge1とのBFDセッションがアップしていることが確認できます。

cEdge2#show sdwan bfd sessions
                           SOURCE TLOC     REMOTE TLOC                  DST PUBLIC   DST PUBLIC         DETECT      TX
SYSTEM IP  SITE ID  STATE  COLOR           COLOR           SOURCE IP    IP           PORT        ENCAP  MULTIPLIER  INTERVAL(msec  UPTIME      TRANSITIONS
----------------------------------------------------------------------------------------------------------------------------------------------------------
1.1.1.1    1        up     biz-internet    biz-internet    172.16.2.2   172.16.1.1   12346       ipsec  7           1000           0:04:15:07  0
1.1.1.1    1        up     metro-ethernet  metro-ethernet  192.168.1.2  192.168.1.1  12346       ipsec  7           1000           0:01:01:00  0

トラフィックが経由しているWAN回線はshow sdwan app-fwd dpi flow detailコマンドで確認可能です。YoutubeのトラフィックがMPLS回線を経由していることが確認できます。

cEdge2#clear sdwan app-fwd dpi flow-all show sdwan app-fwd dpi flows detail
app-fwd cflowd flows-detail vpn 1 src-ip 10.2.2.100 dest-ip 173.194.49.248 src-port 49752 dest-port 443 dscp 0 ip-proto 6
 tcp-cntrl-bits           218
 icmp-opcode              0
 total-pkts               7
 total-bytes              885
 start-time               "Tue Jan 11 13:08:26 2022"
 egress-intf-name         GigabitEthernet3
 ingress-intf-name        GigabitEthernet4
 application              youtube
 family                   web
 drop-cause               "No Drop"
 drop-octets              0
 drop-packets             0
 sla-not-met              0
 color-not-met            0
 queue-id                 2
 tos                      0
 dscp-output              0
 sampler-id               0
 fec-d-pkts               0
 fec-r-pkts               0
 pkt-dup-d-pkts-orig      0
 pkt-dup-d-pkts-dup       0
 pkt-dup-r-pkts           0
 pkt-cxp-d-pkts           0
 traffic-category         0
 service-area             0
 ssl-read-bytes           0
 ssl-written-bytes        0
 ssl-en-read-bytes        0
 ssl-en-written-bytes     0
 ssl-de-read-bytes        0
 ssl-de-written-bytes     0
 ssl-service-type         0
 ssl-traffic-type         0
 ssl-policy-action        0
 appqoe-action            0
 appqoe-sn-ip             0.0.0.0
 appqoe-pass-reason       0
 appqoe-dre-input-bytes   0
 appqoe-dre-input-packets 0
 appqoe-flags             0
 output-tunnel            1
 local-tloc IP            2.2.2.2
 local-tloc color         metro-ethernet
 remote-tloc IP           1.1.1.1
 remote-tloc color        metro-ethernet
 encap                    ipsec

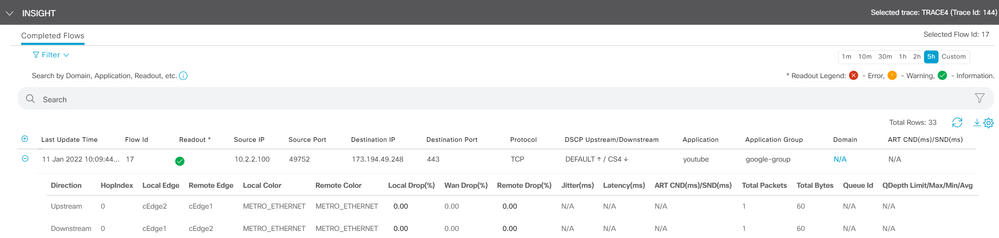

また、最近のCisco SD-WANでは、NWPI(Network Wide Path Insight)と呼ばれる機能が追加されました。NWPIによって、vManageのGUI上で、トラフィックがどのTLOC経由で転送されているかをリアルタイムで確認可能です。

また、トラフィックがどのような順番で処理されたも確認可能です。

cEdge1のMPLS回線を収容しているインタフェースダウン時

cEdge1のMPLS回線を収容しているインタフェース(g3)からLANケーブルを抜線します。

show sdwan bfd sessionsコマンドを実行すると、cEdge2のMPLS回線において、cEdge1とのBFDセッションがダウンしていることが確認できます。

cEdge2#show sdwan bfd sessions
                           SOURCE TLOC     REMOTE TLOC                  DST PUBLIC   DST PUBLIC         DETECT      TX
SYSTEM IP  SITE ID  STATE  COLOR           COLOR           SOURCE IP    IP           PORT        ENCAP  MULTIPLIER  INTERVAL(msec  UPTIME      TRANSITIONS
----------------------------------------------------------------------------------------------------------------------------------------------------------
1.1.1.1    1        up     biz-internet    biz-internet    172.16.2.2   172.16.1.1   12346       ipsec  7           1000           3:01:27:47  0
1.1.1.1    1        down   metro-ethernet  metro-ethernet  192.168.1.2  192.168.1.1  12346       ipsec  7           1000           NA          2

show sdwan app-fwd dpi flow detailコマンドを実行するとYoutubeのトラフィックがインターネット回線に迂回していることが確認できます。

cEdge2#clear sdwan app-fwd dpi flow-all show sdwan app-fwd dpi flows detail
app-fwd cflowd flows-detail vpn 1 src-ip 10.2.2.100 dest-ip 172.217.174.118 src-port 49838 dest-port 443 dscp 0 ip-proto 6
 tcp-cntrl-bits           218
 icmp-opcode              0
 total-pkts               7
 total-bytes              1552
 start-time               "Tue Jan 11 14:14:39 2022"
 egress-intf-name         GigabitEthernet2
 ingress-intf-name        GigabitEthernet4
 application              youtube
 family                   web
 drop-cause               "No Drop"
 drop-octets              0
 drop-packets             0
 sla-not-met              0
 color-not-met            0
 queue-id                 2
 tos                      0
 dscp-output              0
 sampler-id               0
 fec-d-pkts               0
 fec-r-pkts               0
 pkt-dup-d-pkts-orig      0
 pkt-dup-d-pkts-dup       0
 pkt-dup-r-pkts           0
 pkt-cxp-d-pkts           0
 traffic-category         0
 service-area             0
 ssl-read-bytes           0
 ssl-written-bytes        0
 ssl-en-read-bytes        0
 ssl-en-written-bytes     0
 ssl-de-read-bytes        0
 ssl-de-written-bytes     0
 ssl-service-type         0
 ssl-traffic-type         0
 ssl-policy-action        0
 appqoe-action            0
 appqoe-sn-ip             0.0.0.0
 appqoe-pass-reason       0
 appqoe-dre-input-bytes   0
 appqoe-dre-input-packets 0
 appqoe-flags             0
 output-tunnel            2
 local-tloc IP            2.2.2.2
 local-tloc color         biz-internet
 remote-tloc IP           1.1.1.1
 remote-tloc color        biz-internet
 encap                    ipsec

NWPIにおいても、YoutubeのトラフィックがMPLS回線からインターネット回線に迂回していることが確認できます。
