はじめに
この記事では、Cisco SD-WANにおけるSD-AVC(Software Defined Application Visibility and Control)の導入方法を紹介致します。
技術概要
ファーストパケット問題
SD-WANには、特定のアプリケーションにおいて、初めて通信が発生した際、SD-WANルータがその通信フローのアプリケーションを正しく識別できず、管理者の意図通りに通信フローを制御できない、という問題が存在しています。SD-WANでは、この問題のことを「ファーストパケット問題」と呼びます。
例えば、スポーク拠点において、Microsoft 365のトラフィックをハブ拠点には転送せず、スポーク拠点のインターネット回線からローカルブレイクアウトさせるような設定を行ったとします。しかし、スポーク拠点のSD-WANルータはMicrosoft 365の初回の通信をインターネット回線からローカルブレイクアウトできず、ハブ拠点に転送してしまいます。
このような環境に対してSD-WANを導入し、特定の通信をローカルブレイクアウトする場合、ユーザ端末側でローカルブレイクアウト対象の通信をプロキシの対象から除外します。

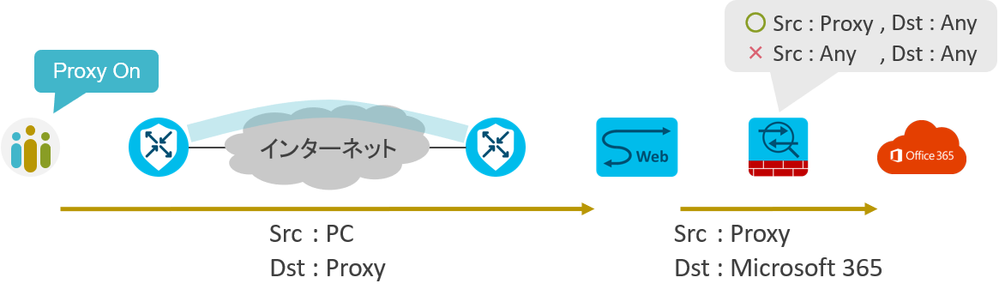

この状態で、ユーザ端末からローカルブレイクアウト対象の通信が発生した場合、SD-WANルータは「ファーストパケット問題」により、この通信フローのアプリケーションを正しく識別できません。その結果、SD-WANルータは本来ローカルブレイクアウトすべき通信をハブ拠点に転送してしまいます。しかし、ハブ拠点のファイアウォールでは、ユーザ端末からインターネットへの直接の通信はブロックされているため、ハブ拠点に転送されてしまった本来ローカルブレイクアウトすべき通信は、ファイアウォールでブロックされてしまいます。
この結果、本来ローカルブレイクアウトすべき通信が3ウェイハンドシェークより先に進むことができず、永続的にSD-WANルータがアプリケーションを識別できなくなり、ローカルブレイクアウト対象の通信が失敗し続けます。
SD-AVCについて
Cisco SD-WANでは、SD-AVCと呼ばれる技術を使用することで、ファーストパケットの識別精度を大幅に改善可能です。
Microsoft 365の場合、cEdgeはMicrosoft 365の各種サービスのIPアドレス一覧を事前に取得可能です。cEdgeで動作しているNBARエンジンは事前に取得したIPアドレス一覧を基に、Microsoft 365の通信をファーストパケットから識別可能です。
Microsoft 365以外の一部のSaaSアプリケーションに関しては、未識別な通信が発生した際に、クラウドに問い合わせ、SD-WANファブリック全体にIPアドレスとアプリケーションのマッピング情報を共有します。
Cisco SD-WANでのSD-AVCの有効化手順
手順1 : vManageの名前解決の確認
最初に、vManageのTransport VPNにDNSサーバが設定されていることを確認します。
vManage# show running-config vpn 0 vpn 0 dns 8.8.8.8 primary interface eth0 . <一部省略>
SD-AVCを使用する場合、vManageが以下のFQDNにアクセスできる必要があります。
- api.cisco.com
- cloudsso.cisco.com
- prod.sdavc-cloud-api.com
そのため、vManageが上記のFQDNの名前解決が可能なことを確認します。
vManage# nslookup api.cisco.com nslookup in VPN 0: Server: 8.8.8.8 Address 1: 8.8.8.8 dns.google Name: api.cisco.com Address 1: 173.37.145.221 api-ext-02.cisco.com Address 2: 2001:420:1201:b::6
手順2 : vManageのSD-AVC用サービスの有効化

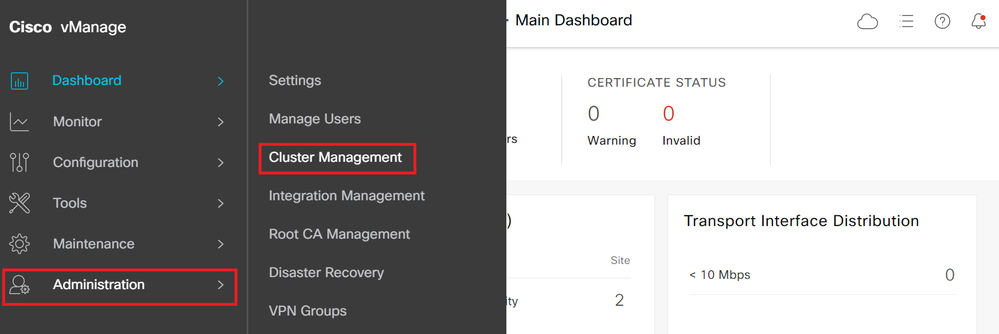

「Administration ⇒ Cluster Management」をクリックします。
「Service Configuration」をクリック後、vManageの「Edit」をクリックします。
vManageのログイン用のユーザ名/パスワードを入力し、「Enable SD-AVC」をチェックし、「Update」をクリックします。
vManageで再起動が発生する旨が表示されるので、「OK」をクリックします。
vManageの再起動完了後、「Configuration ⇒ Cluster Management ⇒ Service Reachability」に移動し、vManageのSD-AVCが「reachable」であることを確認します。
手順3 : Cisco API ConsoleのKEYとCLIENT SECRETの取得
Cisco API Consoleにアクセスしログインします。
ログイン後、「My Keys & Apps」をクリックします。
「Register a New App」をクリックします。

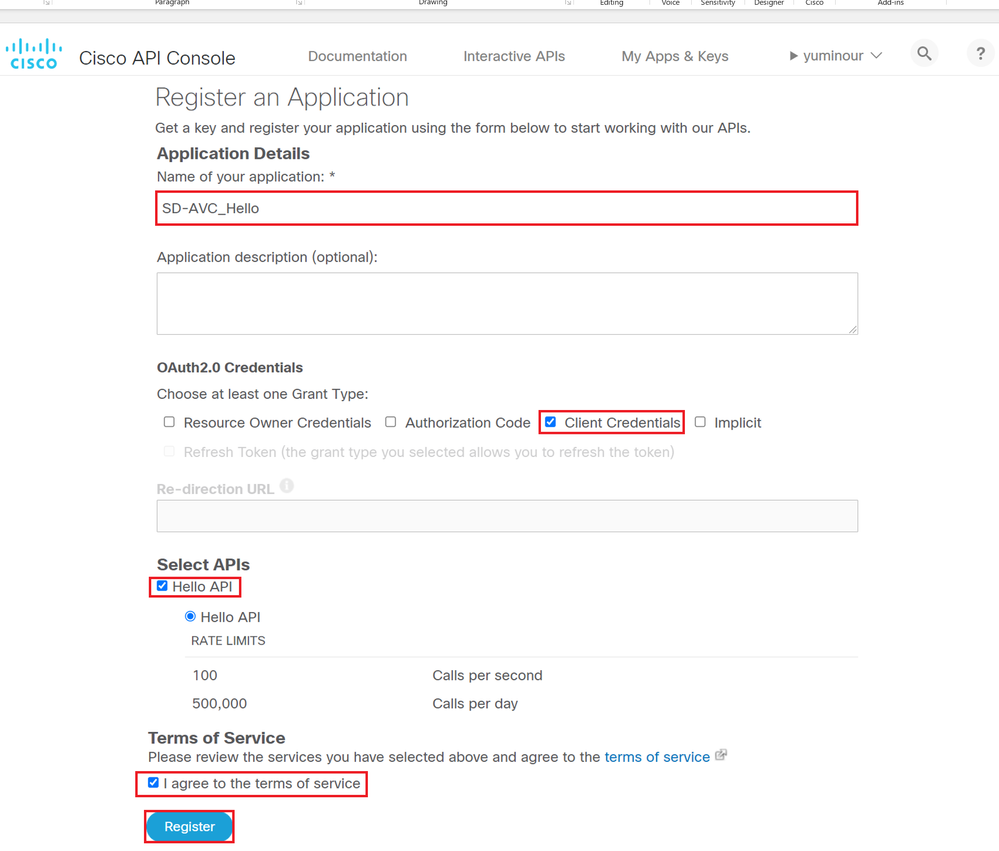

「Name of your application」に適当な名前を入力し、OAuth2.0の「Client Credentials」、Select APIsの「Hello API」を選択します。最後に「I agree to the terms of service」をチェックし、「Register」をクリックします。
「My Keys & Apps」をクリックします。
KEYとCLIENT SECRETが表示されるので、テキストファイル等にコピーします。
手順4 : vManageのSD-AVC Cloud Controllerの設定
「Administration ⇒ Settings」をクリックします。
「SD-AVC Cloud Connector」を「Enabled」に変更します。そして、手順3で取得したKEYを「Client ID」、CLIENT SECRETを「Client Secret」に入力します。「Organization Name」には組織名を入力し、「Affinity」には接続先のクラウドの地域を指定します。最後に「Telemetry」をチェックし、「Save」をクリックします。
手順5 : cEdge側の状態確認
SD-AVCによりcEdgeがクラウドからアドレス一覧を取得できているか確認します。
まず初めに、隠しコマンドを実行するために必要な「service internal」コマンドを設定し、変更内容を保存します。
cEdge1#config-transaction cEdge1(config)# service internal cEdge1(config)# commit Commit complete.
「show ip nbar classification cache sync import last」コマンドを実行し、cEdgeがアドレス一覧を取得できていることを確認します。
cEdge1#show ip nbar classification cache sync import last
Imported sockets
================
| | | | | | | | | | | | | | keep after |
id | IP | port | L4 | vrf-id | vrf name | app-id | eng-id | sel-id | app-name | black | o365/category | o365/service-area | sdavc/eil | rollback |
====================================================================================================================================================================================
0 | 139.219.156.0/22 | 443 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | allow [1] | exchange [1] | no |
1 | 2001:489A:2204:C00::/54 | 80 | TCP | 65535 | N/A | 1417 | 13 | 488 | share-point | no | optimize [1] | sharepoint [1] | no |
2 | 23.103.160.0/20 | 143 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | allow [1] | exchange [1] | no |
3 | 13.107.18.10/31 | 143 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | allow [1] | exchange [1] | no |
4 | 42.159.87.106/32 | 80 | TCP | 65535 | N/A | 1737 | 13 | 777 | ms-services | no | allow [1] | common [1] | no |
5 | 51.5.64.0/23 | 443 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | optimize [1] | exchange [1] | no |
6 | 2620:1EC:8FC::6/128 | 80 | TCP | 65535 | N/A | 1737 | 13 | 777 | ms-services | no | allow [1] | common [1] | no |
7 | 103.9.8.0/22 | 80 | TCP | 65535 | N/A | 1737 | 13 | 777 | ms-services | no | allow [1] | common [1] | no |
8 | 52.238.118.132/32 | 3481 | UDP | 65535 | N/A | 83 | 13 | 83 | skype | no | optimize [1] | skype [1] | no |
9 | 40.104.0.0/15 | 443 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | optimize [1] | exchange [1] | no |
10 | 2001:489A:2200:7D::/64 | 443 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | optimize [1] | exchange [1] | no |
.
<一部省略>
.
1125 | 131.253.88.192/28 | 443 | TCP | 65535 | N/A | 1431 | 13 | 495 | ms-office-365 | no | optimize [1] | exchange [1] | no |
1126 | 168.63.252.62/32 | 80 | TCP | 65535 | N/A | 1737 | 13 | 777 | ms-services | no | allow [1] | common [1] | no |
