AIR-CT2504 で PoE を利用する場合の注意点

[satwatan]

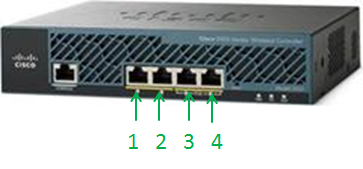

AIR-CT2504 には4つの Gigabit Ethernet ポートが実装されていますが、そのうち2つのポートを PoE として動作させることができます。

1 - 2 : Gigabit Ethernet ポート
3 - 4 : Gigabit Ethernet Power-over-Ethernet (PoE) ポート

CT2504 ではバージョン7.4から下記の機能がサポートされています。

① Link Aggregation (LAG)
② POE ポートへのアクセスポイント直接接続

ただし①と②の機能は同時併用できません。

AIR-CT2504 で LAG が有効になっているかは、GUI から
[CONTROLLER > General] の順に選択して [LAG Mode on next reboot] の設定を確認します。

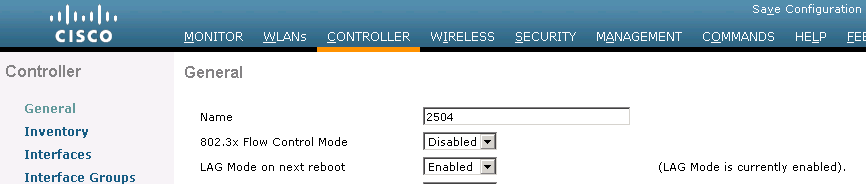

LAG が有効の場合は Enabled (LAG Mode is currently enabled). と表示されます。
この場合は POE ポートへのアクセスポイント直接接続はできません。

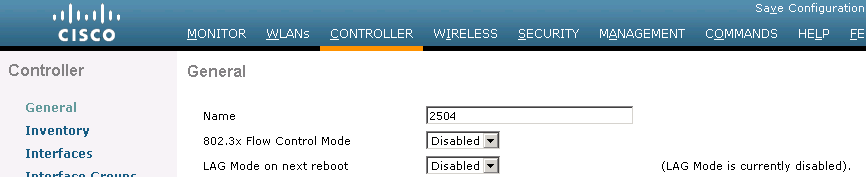

LAG が無効の場合は Disabled (LAG Mode is currently disabled). と表示されます。
この場合は POE ポートへのアクセスポイント直接接続ができます。

LAG の設定を変更する場合は、
プルダウンメニューから [Enabled] または [Disabled] を選択してから [Apply] をクリックして変更を確定します。
次に [Save Configuration] をクリックして設定保存してから、AIR-CT2504 を再起動します。
再起動しないと設定が変更されません。

関連情報

• Release Notes for Cisco Wireless LAN Controllers and Lightweight Access Points for Release 7.4.100.0
  http://www.cisco.com/c/en/us/td/docs/wireless/controller/release/notes/crn74.html#pgfId-784178


  • Extended support for link aggregation (LAG) on the Cisco Wireless LAN 2500, Flex 7500, and 8500 Series Controllers. With this feature, you can aggregate multiple links to protect against link failures.


  ---

  Caution When you enable LAG on a Cisco 2500 Series Controller with which a direct-connect access point is associated, the direct-connect access point dissociates with the controller. When LAG is in enabled state, the direct-connect access points are not supported. For direct-connect access points to be supported, you must disable LAG and reboot the controller.

  If LAG is enabled on the Cisco 2500 Series Controller and the controller is downgraded to a non-LAG aware release, the port information is lost and it requires manual recovery.
