C9800 の SLR ライセンスを削除する手順

Kunitaka Matsumura · ‎2021-07-31

概要
SLR ライセンスを削除する手順
1. 既存のライセンスのインストール状況を確認
2. C9800 よりライセンスの削除・返却 ( Return コードの発行 )
3. CSSM 上より発行していた SLR ライセンスを削除
関連リンク

概要

本ドキュメントでは Cisco Catalyst 9800 Series Wireless Controllers ( C9800 ) にインストールされている Specific License Reservation（ SLR ）ライセンスを返却・削除する際の動作例について記載しています。

※ 動作については以下のコントローラとソフトウェアで確認しています。
コントローラ : 9800-CL
ソフトウェアバージョン : 16.12.4a

SLR ライセンスを削除する手順

1. 既存のライセンスのインストール状況を確認
2. C9800 よりライセンスの削除・返却 ( Return コードの発行 )
3. CSSM 上より発行していた SLR ライセンスを削除

1. 既存のライセンスのインストール状況を確認

'show license summary' などで利用中のライセンスの確認をします。

kv9800-114#show license summary
Smart Licensing is ENABLED
License Reservation is ENABLED

Registration:
  Status: REGISTERED - SPECIFIC LICENSE RESERVATION
  Export-Controlled Functionality: ALLOWED

License Authorization:
  Status: AUTHORIZED - RESERVED

License Usage:
  License                 Entitlement tag               Count Status
  -----------------------------------------------------------------------------
  AP Perpetual Network... (DNA_NWSTACK_E)                   1 AUTHORIZED
  Aironet DNA Essentia... (AIR-DNA-E)                       1 AUTHORIZED

この動作例では DNA_NWSTACK_E　と AIR-DNA-E が有効化されている状況です。

2. C9800 よりライセンスの削除・返却 ( Return コードの発行 )

以下のコマンドより SLR ライセンスを削除します。この際に発行される Return コードを控えておきます。
※ HA 構成の場合は all を指定する必要があります。

kv9800-114#license smart reservation return ?
  all            Reservation return for all the systems in stack
  authorization  Genarate return code for authorization code that has not been
                 installed
  local          Reservation return for the active system
  <cr>           <cr>

kv9800-114#license smart reservation return local
This command will remove the license reservation authorization code and the device will transition back to the unregistered state. Some features may not function properly.

Do you want to continue? [yes/no]: yes
Enter this return code in Cisco Smart Software Manager portal:
UDI: PID:C9800-CL-K9,SN:9X25ACXXXXX
    Return code: CVMqrB-zz8vuT-abTwhq-pUB8dq-hLsiyo-61tVEZ-yCBtb6-bLSDKK-N9b

このコマンドの実行時点で C9800 からライセンスは削除され、そのほか有効な License がない場合は EVAL ライセンスに切り替わります。

kv9800-114#show license summary
Smart Licensing is ENABLED
License Reservation is ENABLED

Registration:
  Status: UNREGISTERED
  Export-Controlled Functionality: NOT ALLOWED

License Authorization:
  Status: EVAL MODE
  Evaluation Period Remaining: 34 days, 13 hours, 28 minutes, 19 seconds

License Usage:
  License                 Entitlement tag               Count Status
  -----------------------------------------------------------------------------
                          (DNA_NWSTACK_E)                   1 EVAL MODE
                          (AIR-DNA-E)                       1 EVAL MODE

3. CSSM 上より発行していた SLR ライセンスを削除

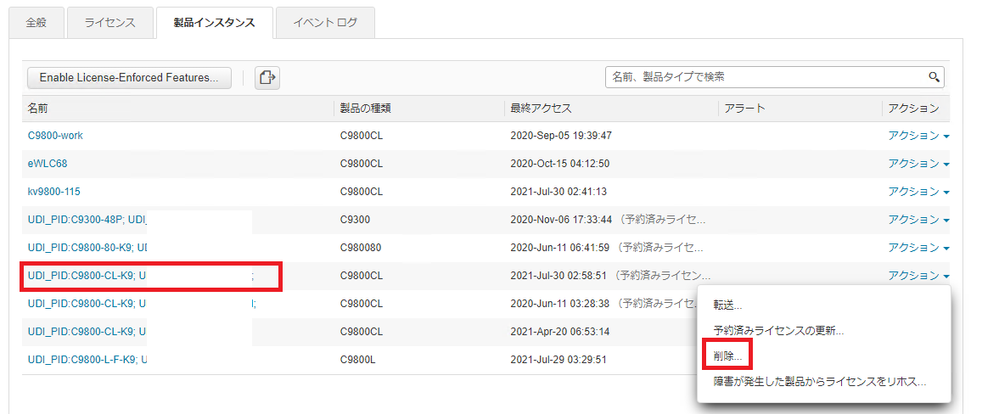

CSSM の '製品インスタンス' のタブより、ライセンスを削除するデバイスの行の 'アクション' より、削除を選択する。

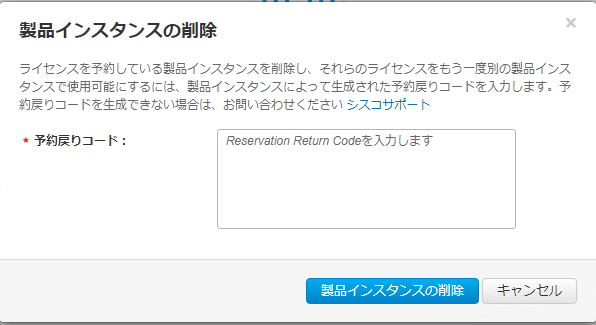

2 で 9800 より確認をした Return コードを入力する。

以上により CSSM 上からも発行していた SLR ライセンスが削除されました。
