概要
AP の設置環境などの影響より、無線サービスに利用するチャネルを W52帯 (36ch, 40ch, 44ch, 48ch) のみに制限したい場合があります。
本ドキュメントでは、C9800 ワイヤレスコントローラで W52 帯のチャネルのみの利用にするための設定例をご紹介しています。
設定箇所を判断する
AP に利用させるチャネルの設定方法は、主に以下の 2 つに大別されます。
(1) 各 AP 個別にチャネルを設定する
(2) AP へのチャネル設定は DCA により動的に選択を行わせるが、DCA で選択されるリスト (DCA List) に W52 帯のチャネルのみを登録する
GUI で設定を変更する手順
(1) AP 個別にチャネル設定をする方法
Configuration > Wireless > Access Points のページより、5 GHz Radios から設定変更を行う AP を選択し、RF Channel Assignment の欄より設定されているチャネルの変更を行います。
以下の動作例では Channel Number が 108 ch に固定設定されていますので、プルダウンより 36 - 48 ch のいずれかのチャネルを割り当てます。
※ 設定変更時には一時的な通信断が発生します
(2) DCA List を W52 のみにする方法
まず、AP が特定の RF Profile で動作しているか、Global で設定されている設定で動作しているかを確認する必要があります。
そのために、Configuration > Wireless > Access Points より、AP に設定されている RF Tag を確認します。
以下の例では、1 台の AP が "kRF-Tag1"、もう一台が "default-rf-tag"で設定されていることがわかります
次に、Configuration > Tags & Profiles > Tags のページより、RF タブを選択し、上記で確認した RF Tag に設定されている RF Profile 名を確認します。
("default-rf-tag" タグの設定確認例)
"default-rf-tag" タグの 5 Ghz に設定されている RF Profile を確認すると、'Global Config' が利用されていることがわかります。
これは特定の RF Profile ではなくGlobal の設定で動作しており、(2-1) の方法で設定変更を行います。
("kRF-Tag1" タグの設定確認例)
"kRF-Tag1" タグの 5 Ghz に設定されている RF Profile を確認すると、'kLocalProfile1' が利用されていることがわかります。
(2-2) の方法で、RF Profile 'kLocalProfile1' のパラメータの設定を行います。
もし利用している RF Profile が、9800 にデフォルトで設定されている Profile の場合 ( pre configured profile)、パラメータの設定変更ができません。その際は、(2-1) で設定変更した後 Global Config を利用するか、(2-3) の手順より新規に作成した RF Profile の利用をしてください。
RF Profile が以下の名前の場合、デフォルトで設定されている RF Profile となります。
- Low_Client_Density_rf_5gh
- Typical_Client_Density_rf_5gh
- High_Client_Density_rf_5gh
(2-1) Global Config の DCA List を設定する方法
Global Config は、Configuration > Radio Configurations > RRM のページより、5 GHz Band、DCA のタブを選択し、Auto-RF Channel List の項目より変更を行います。
以下の動作例のように、W52 帯のチャネル (36ch, 40ch, 44ch, 48ch) 以外のチェックボックスを外すことで、Global Config で動作している DCA により W52 帯以外のチャネルは割り当てられなくなります。
※ 設定変更後は、画面右上の "Apply" ボタンを必ず押してください
(2-2) 既存の RF Profile の DCA List を設定する方法
特定の RF Profile の設定を変更する場合は、Configuration > Tags & Profiles > RF のページより設定変更を行う RF Profile を選択し、RRM > DCA ページの DCA Channels の欄より変更を行います。
以下の動作例のように、W52 帯のチャネル (36ch, 40ch, 44ch, 48ch) 以外のチェックボックスを外して、設定の反映をさせてください。
※ 設定変更後は、画面右下の "Update & Apply to Device" ボタンを必ず押してください
(2-3) RF Profile を新規に作成し DCA List を設定する方法
Configuration > Tags & Profiles > RF のページより、Add を選択し新規に RF Profile の作成を行います。
"Radio Band" は 5 GHz Band を選択し、"Status" は Enabled にします。

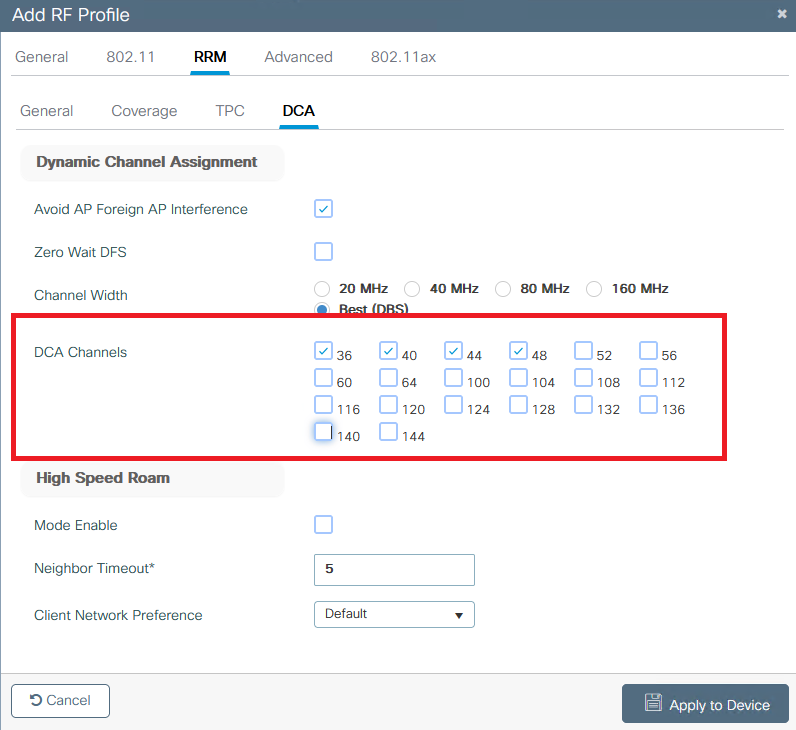

RRM タブ > DCA タブを選択し、DCA Channels の欄より、W52 帯のチャネル (36ch, 40ch, 44ch, 48ch) のチェックを外します。
※ RF Profile のその他の各種パラメータについては、ご利用環境や設定要件に応じて調整をお願いします。
設定が完了しましたら、右下の "Apply to Device" ボタンより反映をさせます。

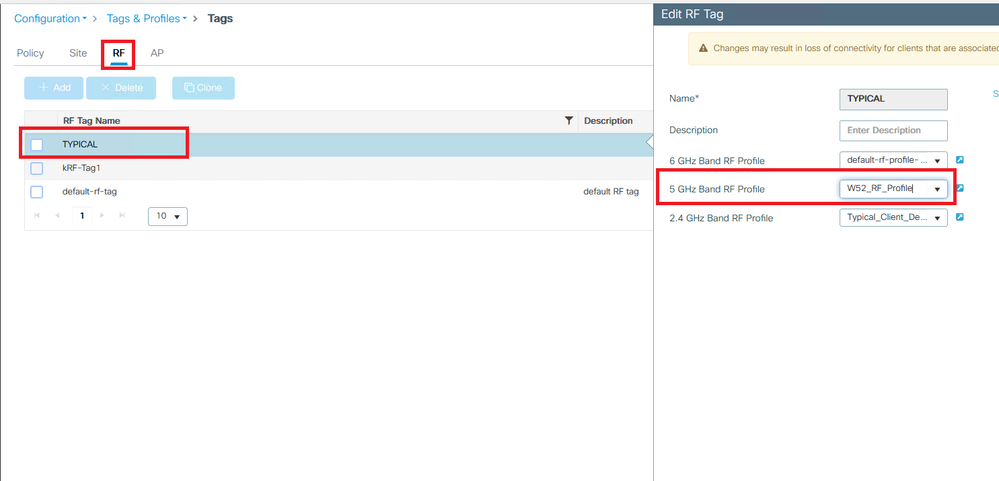

Configuration > Tags & Profiles > Tags のページより、RF タブを選択し、上記で作成した RF Profile を、設定変更したい RF Tag に割り当てます。
選択しましたら、右下の "Update & Apply to Device" ボタンより設定の反映をしてください。
CLI で設定を変更する手順
(1) AP 個別にチャネル設定をする方法
AP に設定されているチャネルの確認
show ap name <ap name> channel
(動作例)
| k9800L-2#show ap name C9120 channel 802.11b/g Current Channel : 11 Slot ID : 0 Allowed Channel List : 1,2,3,4,5,6,7,8,9,10,11,12,13 802.11a Current Channel : 56 Slot ID : 1 Allowed Channel List : 36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140 |
AP 個別に W52 帯のチャネルの設定
ap name <ap name> dot11 5ghz slot 1
channel <Channel number>
(動作例)
| k9800L-2#ap name C9120 dot11 5ghz slot 1 channel 40 k9800L-2#show ap name C9120 channel 802.11b/g Current Channel : 11 Slot ID : 0 Allowed Channel List : 1,2,3,4,5,6,7,8,9,10,11,12,13 802.11a Current Channel : 40 Slot ID : 1 Allowed Channel List : 36,40,44,48,52,56,60,64,100,104,108,112,116,120,124,128,132,136,140 |
(2) DCA List を W52 のみにする方法
(2-1) Global Config の DCA List を設定する方法
既存の Global Config の設定の確認
show ap dot11 5ghz channel
(動作例)
|
Leader Automatic Channel Assignment DCA Sensitivity Level : MEDIUM : 15 dB |
Global Config の DCA List から W52 帯のチャネル以外を外す
ap dot11 5ghz rrm channel dca remove <channel number>
(動作例)
| k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 52 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 56 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 60 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 64 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 100 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 104 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 108 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 112 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 116 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 120 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 124 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 128 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 132 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 136 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 140 k9800L-2(config)#ap dot11 5ghz rrm channel dca remove 144 |
|
k9800L-2#show ap dot11 5ghz channel DCA Sensitivity Level : MEDIUM : 15 dB |
(2-2) 既存の RF Profile の DCA List を設定する方法
既存の RF Profile の設定を確認
show ap rf-profile name <RF Profile name> detail
(動作例)
|
k9800L-2#show ap rf-profile name W52_RF_Profile detail Description : (省略) |
RF Profile の設定モードに入る
ap dot11 5ghz rf-profile <RF Profile name>
(動作例)
| k9800L-2#conf t Enter configuration commands, one per line. End with CNTL/Z. k9800L-2(config)#ap dot11 5ghz rf-profile W52_RF_Profile k9800L-2(config-rf-profile)# |
W52 帯以外のチャネルを DCA List から除外する
channel remove <channel number>
(動作例)
| k9800L-2(config-rf-profile)#channel remove 52 k9800L-2(config-rf-profile)#channel remove 56 k9800L-2(config-rf-profile)#channel remove 60 k9800L-2(config-rf-profile)#channel remove 64 k9800L-2(config-rf-profile)#channel remove 100 k9800L-2(config-rf-profile)#channel remove 104 k9800L-2(config-rf-profile)#channel remove 108 k9800L-2(config-rf-profile)#channel remove 112 k9800L-2(config-rf-profile)#channel remove 116 k9800L-2(config-rf-profile)#channel remove 120 k9800L-2(config-rf-profile)#channel remove 124 k9800L-2(config-rf-profile)#channel remove 128 k9800L-2(config-rf-profile)#channel remove 132 k9800L-2(config-rf-profile)#channel remove 136 k9800L-2(config-rf-profile)#channel remove 140 k9800L-2(config-rf-profile)#channel remove 144 |
設定の再確認
show ap rf-profile name <RF Profile name> detail
(動作例)
|
k9800L-2#show ap rf-profile name W52_RF_Profile detail Description : (省略) |
(2-3) RF Profile を新規に作成し DCA List を設定する方法
新規に RF Profile を作成する
ap dot11 5ghz rf-profile <RF Profile name>
(動作例)
| k9800L-2#conf t Enter configuration commands, one per line. End with CNTL/Z. k9800L-2(config)#ap dot11 5ghz rf-profile W52_RF_Profile_New k9800L-2(config-rf-profile)# |
Status を有効化
no shutdown
(動作例)
| k9800L-2(config-rf-profile)#no shutdown |
W52 帯以外のチャネルを DCA List から除外する
channel remove <channel number>
(動作例)
| k9800L-2(config-rf-profile)#channel remove 52 k9800L-2(config-rf-profile)#channel remove 56 k9800L-2(config-rf-profile)#channel remove 60 k9800L-2(config-rf-profile)#channel remove 64 k9800L-2(config-rf-profile)#channel remove 100 k9800L-2(config-rf-profile)#channel remove 104 k9800L-2(config-rf-profile)#channel remove 108 k9800L-2(config-rf-profile)#channel remove 112 k9800L-2(config-rf-profile)#channel remove 116 k9800L-2(config-rf-profile)#channel remove 120 k9800L-2(config-rf-profile)#channel remove 124 k9800L-2(config-rf-profile)#channel remove 128 k9800L-2(config-rf-profile)#channel remove 132 k9800L-2(config-rf-profile)#channel remove 136 k9800L-2(config-rf-profile)#channel remove 140 k9800L-2(config-rf-profile)#channel remove 144 |
RF Profile の設定内容の確認
show ap rf-profile name <RF Profile name> detail
(動作例)
|
k9800L-2#show ap rf-profile name W52_RF_Profile_New detail Description : |
RF Profile を既存の RF Tag に割り当てる
(config)#wireless tag rf <RF Tag name>
(config-wireless-rf-tag)#5ghz-rf-policy <RF Profile name>
(動作例)
| k9800L-2#conf t Enter configuration commands, one per line. End with CNTL/Z. k9800L-2(config)#wireless tag rf TYPICAL k9800L-2(config-wireless-rf-tag)#5ghz-rf-policy W52_RF_Profile_New |
RF Tag の設定内容の確認
show wireless tag rf detailed <RF Tag name>
(動作例)
|
k9800L-2#show wireless tag rf detailed TYPICAL Tag Name : TYPICAL |
