WLC AP追加ライセンスファイルのインストール

[mnagao]

このドキュメントでは、AIR-CT2504-xx-K9 を例に追加 APライセンスのインストール手順について説明します。
AIR-CT2504-xx-K9 を購入した場合、デフォルトでは WLCに xx 台の APを Joinさせることができます。xx台より多くの APを WLCに Joinさせるには L-LIC-CT2504-xA を購入し、ライセンスファイルをインストールする必要があります。

参考: Cisco 2500 シリーズ ワイヤレス コントローラ データ シート

1. 現状の確認

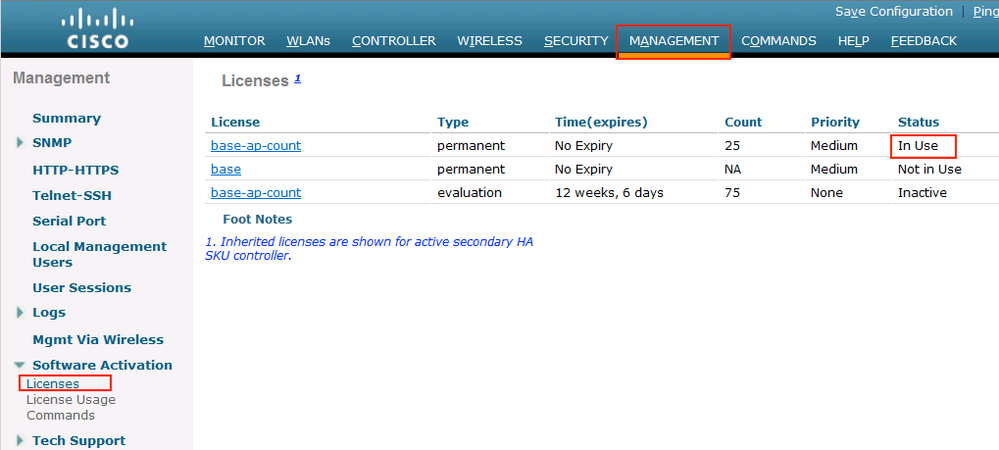

MANAGEMENT > Software Activation > Licenses ページにて In Use となっている base-ap-count ライセンスが WLCで現在有効な APライセンスです。

AIR-CT2504-25-K9 を購入した場合、デフォルトでは 25 APライセンスがインストール済みで In Use になっています。

2. 追加 APライセンスのファイルを TFTPサーバに配置します。

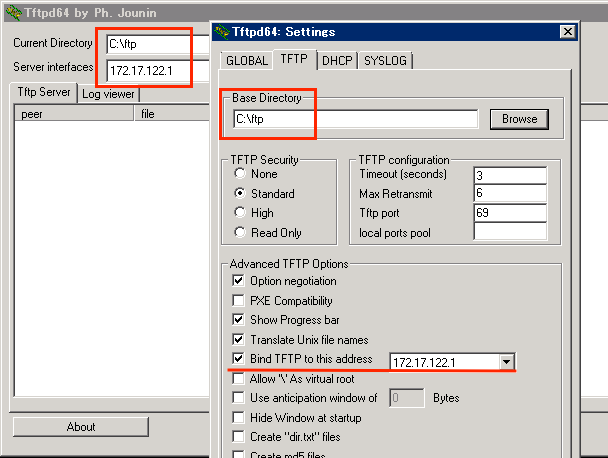

tftpd32/tftpd64の例 (c:\ftp にライセンスファイル *.lic を保存する例)

なお、サーバとして使用する PCでファイアウォールが機能している場合、WLCと TFTPサーバ間での通信ができず、例外ルールの作成やファイアウォールの一時無効化が必要な場合があります。

3. ライセンス・ファイルのインストール

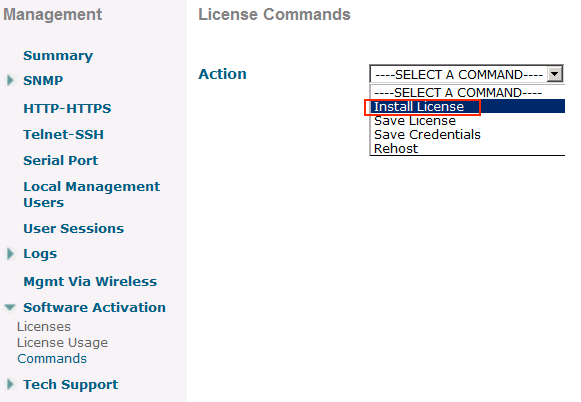

MANAGEMENT > Software Activation > Commands > Action から Install License を選択します。

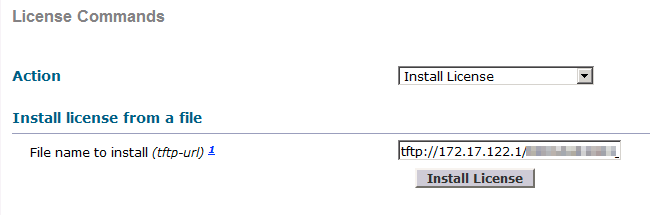

File name to install (tftp-url) に URL型式でファイルを指定します。

tftp://[TFTP_SERVER_IP]/[DIRECTORY]/[FILENAME]

( 例:  tftp://10.1.1.1/wlc-license.lic )

Install License をクリックすると TFTPサーバからライセンスファイルがダウンロードされます。インストール実行後、再起動が必要である旨のメッセージが表示されますので、OK をクリックします。

4. WLCの再起動 (インストールしたライセンスの保存)

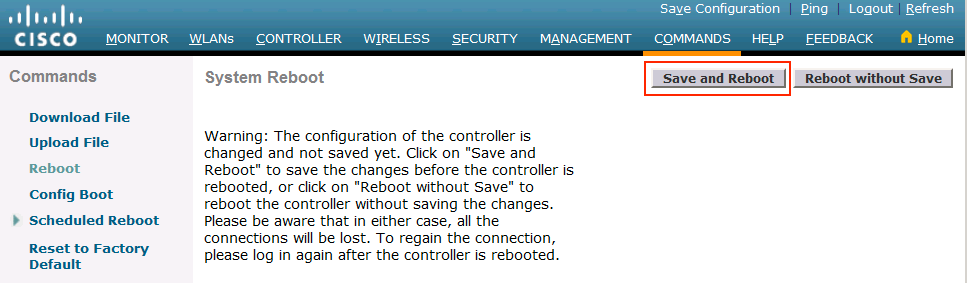

COMMANDS > Reboot より WLCを再起動します。

 参考: 再起動時にライセンス情報がストレージに保存される状況はコンソールで確認可能です。

(Cisco Controller) >
(Cisco Controller) >
Updating license storage ...  Done.
Restarting system.


WLCNG Boot Loader Version 1.0.20 (Built on Jan 14 2014 at 11:40:45 by cisco)
Board Revision 0.0 (SN: RFDSZAP4003, Type: AIR-CT2504-K9) (P)

Verifying boot loader integrity... OK.

注意: AireOS バージョン 7.2.103.0 から 8.0.121.0 については、ライセンス・ファイルのインストール後、再起動を行わなくても追加ライセンスは有効になり、追加 APの Joinが可能になります。しかし、追加ライセンス情報のストレージ(フラッシュメモリ)への保存は、WLCを再起動するまで実施されません。インストール後に GUI からの Reboot または CLI からの reset system による再起動を行わず、電源を OFF/ONすると、ライセンスはインストール前の状態に戻ります。

何からの理由でインストール後すぐに再起動できない場合でも、再起動操作を忘れないようにご注意ください。

AireOS バージョン 8.0.132.0 および 8.1 以降では再起動実施まで追加ライセンスは有効になりません。

5. インストールしたライセンスの確認

MANAGEMENT > Software Activation > Licenses ページにて In Use となっている base-ap-count ライセンス数を確認します。

AIR-CT2504-25-K9 に追加 5 APライセンスをインストールした場合、Count欄 は 30 になります。

Inactive となっているライセンスは、青いアイコンにマウスオーバーして削除することが可能です(通常、削除の必要はありません) 。

参考: ライセンス・ファイルの見方

WLCのライセンス・ファイルは XML型式で記載されており、ウェブブラウザへのドラッグ・アンド・ドロップ等で内容を確認できます。

• FEATURE_NAME: (ライセンス種別)  追加 APライセンスは base-ap-count
• PID: Product Identifier (製品型番)
• SN: Serial Number (シリアル番号)
• COUNT: APライセンス数

ライセンス・ファイル内の COUNT は、購入した追加 APライセンス数ではなく、当該 WLCで有効な累計 APライセンス数が記載されています。

例えば L-LIC-CT2504-5A を 2 つ購入し、1台の AIR-CT2504-25-K9 に対してライセンス・ファイルを発行した場合、

• 1つめの L-LIC-CT2504-5A を用いて発行したライセンス:  <COUNT>30</COUNT>
• 2つめの L-LIC-CT2504-5A を用いて発行したライセンス:  <COUNT>35</COUNT>

となります。(Ciscoのライセンス・サーバは特定シリアル番号に対して過去に発行したライセンス数 + 新規追加ライセンス数の合計値を COUNT としてライセンス・ファイルを作成します。)

この場合、2つのライセンス・ファイルをインストールする必要はなく、<COUNT>35</COUNT> となっているライセンス・ファイルのみインストールすれば 35台の APが WLCに Joinできます。

[masamasa]

こんにちは。

ライセンス追加に関して詳細な情報をありがとうございます。

上記に関連して質問させてください。

手順の中でライセンス適用時に再起動を行っておりますが、こちらは稼働前の状況や

standalone 構成を意図されているかと思います。

WLC を使用されるユーザによっては、無線 LAN 使用者の増加に伴い、運用中に追加ライセンスの適用を
検討される場合があります。

ここで構成が SSO HA であった場合の操作について確認させてください。

Primary / Active と Secondary / Standby で稼働していたとして（8.0.132.0 および 8.1 以降の想定）、

ライセンスインストール後に Primary 機のみ再起動を行った場合、Secondary にinherit しているライセンスと

再起動した Primary 機のライセンス数に齟齬が発生します。

SSO HA ではこの状態でも問題なく、Primary 機のみ再起動しその後 Switchover させる操作でよいのでしょうか。

もしくはメンテナンスタイムを設け、インストール後に 2台同時に再起動させる操作がよいでしょうか。

※有効なドキュメントを探しておりましたが、下記ではライセンスを追加する以前に Primary 機で SSO を

　disable とさせているように見受けられました。

◆Add Additional Licenses on the HA Pair and Replace WLC While in HA Setup Configuration Example

https://www.cisco.com/c/en/us/support/docs/interfaces-modules/wireless-services-module-2-wism2/117729-configure-wlan-00.html

ご確認いただけますと幸いです。

[satwatan]

ドキュメントに記載の通り、一旦 SSO を disable にしたうえでライセンス追加作業を実施いただく必要があります。
